[参考译文] LM5012：在高输入电压下发生故障

您好、Philippe：

请分享您的原理图和工作条件(Vout、Fsw、I out)。

此致、

Arpita

VIN = 75V
VOUT = 5V
I OUT (出风时)< 0.2A… 只需连接 ESP32即可。
启用： 我们尝试了多个选项
   1) 1) 75V (无分压器)、根据我们的工作 LM5164、75V
   2)近端。 20V (1：4分压器)
   3)接近。 6V
   4) 4)接近4.5V
全部4个都爆炸了。
将很快发送原理图、但随附部件的照片... 这是一款像您一样出售的灰色产品吗？

然后根据上述方法使用各种电阻分压器修改使能(我们认为使能会突然出现、因为文档中没有提到它的最大电压)

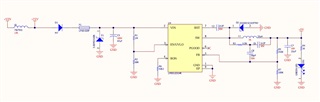

哎呀。。  我们还添加了一个二极管…… 抱歉... 很快将更新原理图(也显示用 LM5012替代 LM5164)

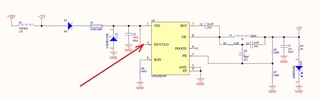

使用正确的 IC、二极管和电阻分压器更新了原理图(已试过的其中一个)

您好、Philippe：

您能否请检查二极管 D2的额定电压、以确认它不是导致 问题的原因。

我在内部进行了检查；根据您提供的信息、该器件是 TI 原装器件。

数据表中提到了 EN 引脚的绝对最大额定值、如下所示。

另请注意、数据表建议  在 输入端使用具有足够额定电压的高频4.4µF 或更高(X7S 或 X7R 陶瓷)电容器。

此致

Arpita

感谢您的帮助。
1)二极管 D2为 SK32A-LTP 、额定电压为20V (3A)、输出设置为5V、因此即使是10V 二极管也应该没问题。
2) 2)我不确定您提到的输入侧的4.4uF 或更高 X7S。。 嗯… 输入未出现高频：它是100V 电解电容器(正如对 LM5164的工作)。 但在输出侧、我们有50V 元件、远远超过了5V 输出、也应该是不错的。 陶瓷电容器全部为 X7R。

请注意、那是 IC 的输入侧弹出(在引脚2附近)、而不是在输出侧。

您好、Philippe：

1) 1)请注意、当顶部 FET 关断时 输入电压 Vin 出现在二极管 D2两端 即 SW 节点处。  二极管的击穿电压额定值最好比最大输入电压高25%。 如果二极管的额定电压低得多、则会损坏并可能使 SW-GND 短路。 当顶部 MOSFET 导通时、将有非常高的电流通过 Vin>Top FET>SW>GND、导致 IC 损坏。

请使用额定电压高于75V (输入电压)的二极管、最好是100V。 这样应该可以解决您的问题。 如果可行、请告诉我。

2) 输入陶瓷电容器需要在每个开关周期提供高 di/dt 脉冲电流。 它可降低降压转换器上的输入电压纹波。 请遵循数据表中的建议。 系统中使用的大输入环路电感或长线束可能需要电解电容器

此致

Arpita
