我想用一个具有差动输入和差动输出的真正差动电路(例如、使用 OPA1637差动放大器)。 我想使用 PSPICE 测量差分输出参数。
配置真差分交流源波形的正确方法是什么？ 我是否在其中一个源上使用两个具有某种极性翻转的独立源？ 是否从两端使用单源驱动？ 我是否使用使用使用我不熟悉的功能块的 OPA1637参考设计(请参阅随附的内容)？ OPA1637参考设计似乎由相同的极性驱动(不是180/ 180差分)。 当我们在这里时、测量真差分输出的正确方法是什么？
您好、John：

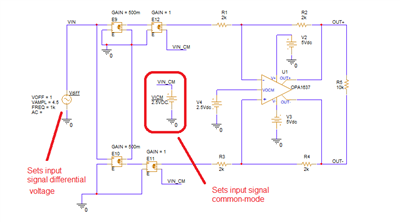

可以通过不同的方法来实现这一目的、但其中一种方法可行、即使用按如下所示排列的电压控制源。
第一对电压控制源根据0.5V/V 的增益进行设置、并由 Vdiff 源控制、它们会设置输入信号差分电压。
第二对电压控制源设置为1V/V 的增益、并将输入差分信号转换为所需的共模电压、该电压由直流 VICM 源控制。
谢谢。此致、
路易斯
您好、John：
这是 SPICE 仿真器中提供的电压控制电压源。
要在 PSPICE for TI 原理图中放置 VCVS、请导航至顶部菜单上的"place"、->"PSpice Component"->"Source"->"Controlled Sources"->"VXCVS"。 请参见下图。
如需详细说明/PSpice 文档、请 导航至顶部菜单、 "帮助"->"PSpice for TI 帮助"并搜索"电压控制电压源"。
