现在我在使用TMS570开发板，但是不知什么原因导致现在无法往板子里面下载程序（昨天的时候还是可以的），用Code Composer Studio v5.1进行RUN——Debug运行后，Code Composer Studio v5.1直接关闭了；用nowFlash往里面Execute光盘内自带的Demo.out文件，也只在进程页面上显示5行指令就结束；用Hercules Safety MCU Demos 自动往里面下载，也是显示（nowFlash has encountered an error…
1，在技术文档中有描述“The TMS570LS12x/11x integrates the ARM® Cortex™-R4F Floating Point CPU that offers an efficient 1.6 DMIPS/MHz and has configurations that can run up to 180MHz providing up to 288 DMIPS. ”…
大家好，我想把官方给的TMS570L04的CAN 的bootloader 移植到 TMS570LS0232上，在执行CAN_COMMAND_DOWNLOAD命令过程中，程序卡在BLInternalFlashStartAddrCheck(g_ulTransferAddress, g_ulTransferSize)里出不来。该函数已经被我改了，如下：
uint32_t…
1.关于TMS570LS31xHDK的开发板，光盘中为什么没有关于开发板原理图的资料介绍呢？该去哪里找到这些资料呢？
2.在用CCSv5.1进行写入时，总是出错，内容是：Load program Error File:E:\TMS570LS31x_demo_software.out:a date verification error occurred,file load failed.这是为什么呢？
tms570,10106芯片，spi5设置传统模式，4线制，配置数据使用fmt0数据格式，使用dma硬件触发；
在dma目标地址设置为dat1寄存器，数据帧大小2字节，宽度32位的时候，数据能发送成功；而dma目标地址设置为dat0，数据帧大小2字节，宽度16位，数据就发送失败。。。
因为有点数据量，如果用dat1发生，需要每触发一次dma就配置2字节的数据格式，因此想用dat0发送，，，
可是为什么dat0就是发送不成功呢，，，，难道10106上只能使用spi dat1发送寄存器发送数据吗？
…Hi Ray,
EVENT Group (or group0) 跟group1和group2还是有差异的，就像你上面提及链接中的spna227.pdf有介绍：
Group0 can only be triggered by an edge on the selected trigger signal, while group1 and group2 are software-triggered by default.
Group1 and group2 can also be configured…
我用的TMS570LS1225的芯片验证设计的FlexRay通信功能，硬件上用两个1225作为两个节点进行通讯。
程序上是使用的TI提供的FlexRay的例程，收发器选用的TJA1080，但是程序中NDAT寄存器并未接收到数据。
测试过程中可以进行连续的Communication Cycle，静态段帧头数据均正常，其中一、二帧的sync、start up位均为1，但是数据段均没有数据，同时EIR寄存器中提示通讯周期中接收到的同步帧数量不足2…
使用的是Tms570 芯片，现在想调试bootloader需要.bin文件
可以直接利于ccs生成.bin么？
或者有什么软件做转换？

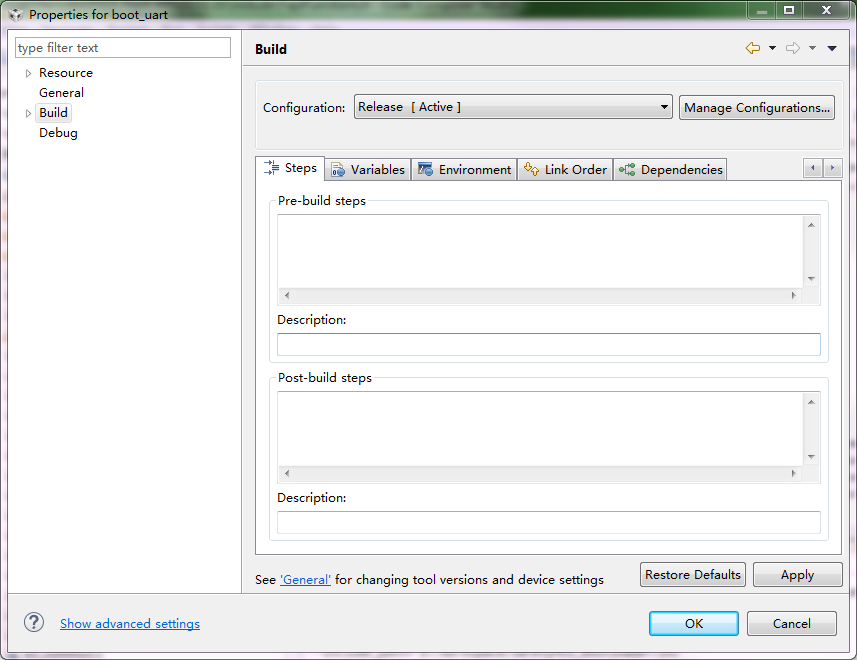

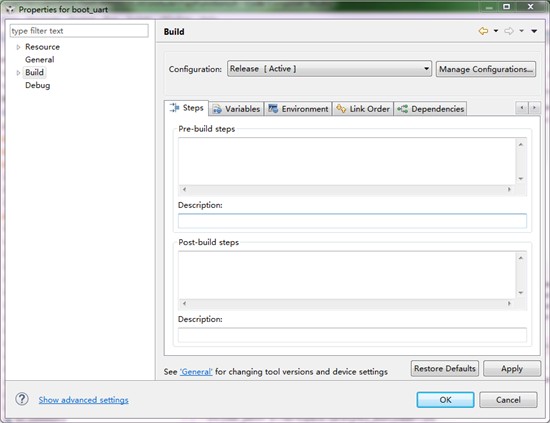

在社区里查的资料：改build——steps——command，但我的steps中没有command
这个已经问过ti官方了，在英文界面内可以看到free sample，但是点击进入就没有了，说与ti的销售处联系，打电话给ti说只有从代理商那里买了，官网上的代理商查过了确实没有tms570ls3137 zwt这个芯片的货源，这个算不算货源不足呢？
本人使用的TI 的DRV8301+TMS570LS1x Control Card开发套件。环境描述如下（以下问题和描述均基于此套件）：
1. DRV8301的CAP1在DRV8301上有个测试点，并且在控制板上，分别和TMSls1227控制芯片的CAP5脚（H18）、ETPWM7A（V7）相连。
2. DRV8301的CAP2在DRV8301上有个测试点，并且在控制板上，分别和TMSls1227控制芯片的CAP6脚（R2…
大家好！我有2个问题想请教大家一下：
（1）我想在TMS570上用软件分别实现热复位和冷复位？请问怎样操作，用案例提供参考吗？或者在HALCoGen里可以直接生产相关函数吗？
（2）我想测试ESM模块，怎样在软件上让该模块强制输出一个错误信号？在HALCoGen里可以直接配置测试相关函数，用来调用吗?
麻烦大家有空指教一下，谢谢！
板子上带有tms570ls20216和tms570LC4357，调试都遇到问题
遇到过的给指点一下吧，电源晶振都正常，实在不知道去哪里找问题了，
20216debug的时候报错
CortexR4: Flash Programmer: Error erasing Bank 0, Sector 0. Operation Cancelled.
4357接jtag调试时，xds10…
ti的工程师：
你们好！
现在在用spi做从，不知道这个怎么设置中断模式呢？在halcogen里设置了低电平中断，但是一直不能进中断，设置和sci区别大么？
多谢！
Hi Qingwei,
1， 你如果想在线调试应用程序，则需要将应用程序的cmd文件里的首地址改为0x00000000，单独调试，应用程序调试好后，再根据第2步下载进去；
2， 完成应用程序的单独调试后，再通过Bootloader将应用程序下载进去。此时，Bootloader的起始地址为0x00000000，而Bootloader里的跳转地址跟应用程序里的起始地址一致即可，但不能再在线调试。板子重启后，程序即从Bootloader跳转至应用程序执行。
TMS570的ESM产生中断的问题。
sys_selftest.c中有如下语句：
1、_coreDisableRamEcc_();
trcamA1bitError ^= 1U;
trcamB1bitError ^= 1U;
_coreEnableRamEcc_(); 产生1bit错误，程序进入ESM group1中断，进入中断后如何清除，等待下一次中断生成？？
2、_coreDisableRamEcc_();
trcamA2bitError ^= 3U;
trcamB2bitError…
Hi，各位：
我采用ftu功能完成message RAM的初始化，然后开始进行周期启动。此时网络上有另外一块模块，发出了启动帧，但是该模块好像不能识别到接收的启动帧，并处于监听状态。
请问各位，ftu功能能够进行message RAM的初始化吗？使用时需要注意什么？
谢谢！
Huatao,你好
N2HET[29]和H2HET[31]引脚可以作为普通I/O使用的，但是由于所有的N2HET都是high-resolution的，所以在作为普通I/O使用之前，你需要配置HETHRSH寄存器，具体配置方法及说明，请参见TMS570LS0432的TRM的17.2.5.5和17.4.13节，或者使用HALCoGen对HET模块的Pin脚进行配置。
http://www.ti.com.cn/cn/lit/ug/spnu517b/spnu517b.pdf
Hi Xuehui,
你之前的编译出错的问题搞定了吗？
首先，你有没有看过TI FEE User Guide的文档（如附件）？是否清楚EEPROM的操作机制？另外，看一下你的芯片手册，查一下0xF0200000地址指向哪里。
下图是从TI FEE User Guide截取的虚拟扇区的头的State和Value。你可以在FEE初始化函数后打断点，当初始化完成后，如果0xF0200000为一个扇区的起始地址，且此时该地址的值为0x00000000 0000FFFF，这说明当前扇区为激活扇区，接下来FEE操作即在该扇区进行…
