LM5176 Bias管脚疑问

Chris Hua
Prodigy 40 points
Part Number: LM5176


您好：

      帮忙看看LM5176的疑问，谢谢。

背景：

输入电压：9-36V，输出电压：7.5V，输出电流：1.6A，电源输入端到LM5176的Vin间连接二极管防反，Vf=1V，现用LM5176做Buck IC，

疑问：

1、BIAS是否可悬空？悬空的话对芯片Vin输入电压要求是？

2、如果BIAS由外部bias supply供电，那如何计算bias supply的所需的电压和电流？

3、如果输入电压范围是6-36V，电源输入端到LM5176的Vin间连接二极管防反，Vf=1V，BIAS是否需要由外部bias supply？外部bias supply的工作电压范围和工作电流要求是？

4、LM5176的功耗计算公式是？

  • 0
    TI__Guru**** 308311 points

    HI

        1.  可以的，BIAS采用外部输入可以降低芯片功耗，原因是Vcc输出给驱动，但是Vcc来源于Vin或者BIAS, 是LDO结构，这个就牵涉到功耗，LDO功耗是输入输出压差越小功耗越低，所以这里采用外部供电到BIAS, 目的是为了降低芯片功耗，特别是Vin电压会出现较高电压时特别有必要。

        2.  BIAS电压大于8V即可，一般为8~12V之间较好。电流需求与选取的MOS和开关频率有关。

       3， 见如上回复。

       4. LM5176计算功耗非常麻烦，你可以看datasheet 第25、26页，这里才仅仅计算驱动和MOS的功耗，还要计算电感功耗。 比较建议你借助TI的webench在线仿真来确认芯片的功耗。

  • 0
    Prodigy 40 points

    Hi Johnsin,

          感谢回复。

          目前已通过Webench计算功耗，因为开发过程中需要WCA分析计算LM5176的功耗，光仿真还不够，所以能否提供LM5176功耗计算说明？thanks

  • 0 回复 Johnsin Tao
    Prodigy 40 points

    请问LM5176规格书P6 BIAS switchover voltage电压是啥意思？切换电压？在什么条件下进行切换？

  • 0 回复 Johnsin Tao
    Prodigy 40 points

    Hi Johnsin，

         对于问题2，帮忙看看：

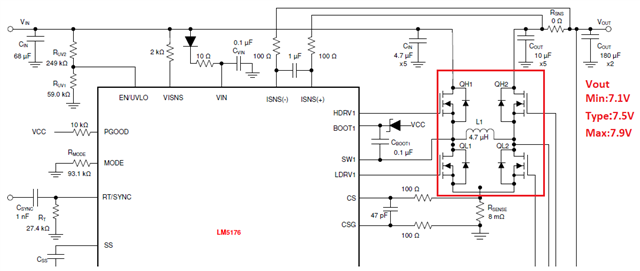

         由于当前电路的原因，无法提供＞8V的BIAS电压外部电源，那么将BIAS短接到LM5176的VOut（输出电压额定7.5V，min是7.1V，Max是7.9V），目前所选的LM5176外部的HS/LS  Mos（QH1/2 QL1/2）的Gsth＞2.2V即可驱动,如下所示：

    疑问：BIAS短接LM5176的output端（rate 7.5V,min:7.1V,max:7.9V），应该是没问题的，只是效率低一点，对吗？
