你好：
我们目前在参考IWR1443BOOST的硬件资料，设计用于自己产品的硬件电路；出于对成本的考虑，有以下两点疑惑：
1：IWR1443BOOST采用6层板的设计，为了降低成本能否减少PCB层数（甚至减少为双面板）；
2：IWR1443BOOST有很多盲孔（主要是天线周围从TOP到L2的GND孔），盲孔的加工成本较高，能否改为通孔；
综上，主要是想减少PCB层数和避免使用盲孔…
你好：
我们目前在参考IWR1443BOOST的硬件资料，设计用于自己产品的硬件电路；出于对成本的考虑，有以下两点疑惑：
1：IWR1443BOOST采用6层板的设计，为了降低成本能否减少PCB层数（甚至减少为双面板）；
2：IWR1443BOOST有很多盲孔（主要是天线周围从TOP到L2的GND孔），盲孔的加工成本较高，能否改为通孔；
综上，主要是想减少PCB层数和避免使用盲孔…
我的1443boost EVM是ES3版本，我在浏览其它问题时得知需要beta版本的mmwave Demo Visualizer才能输出CVS文件，但是beta版本最新只支持到2.0版本的mmwave SDK,ES3版本的1443boost EVM则是需要3.0及以上版本的mmwave SDK的支持，这是否意味着ES3版本的1443boost EVM无法输出CSV文件？或者有什么其他方法可以让1443bosst…

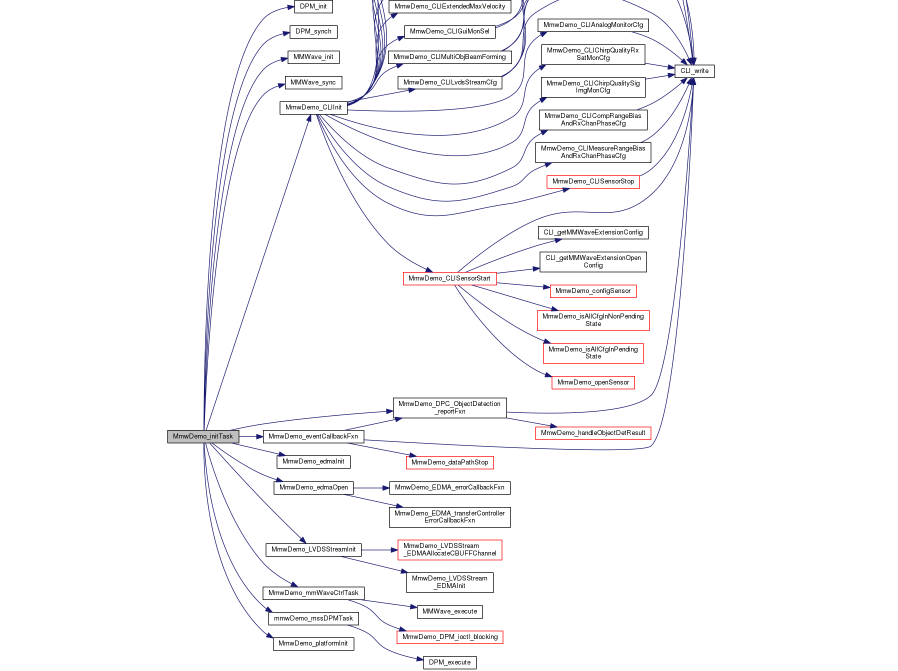

好的吧，还有个问题，我在file:///C:/ti/mmwave_sdk_03_02_00_04/packages/ti/demo/xwr18xx/mmw/docs/doxygen/html/mss__main_8c.html#a827e7512197324c4f0b9eecec8efff02的函数调用架构里一直找不到算法函数的调用层次路线。

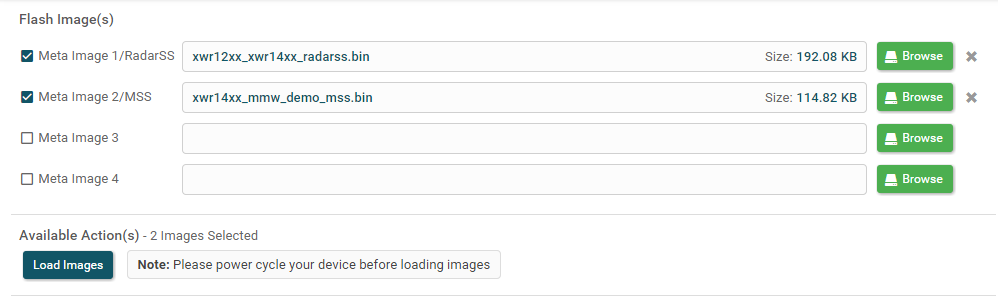

我想问下iwr1443boost，安装sdk的版本，会影响uniflash下载bin文件吗，我这区域扫瞄的bin文件一直下载不进去。还是说这两个文件下载有先后？？？
您好：
一共用了4块，其中3块是正常可以烧录的。只有这一块是不成功的。

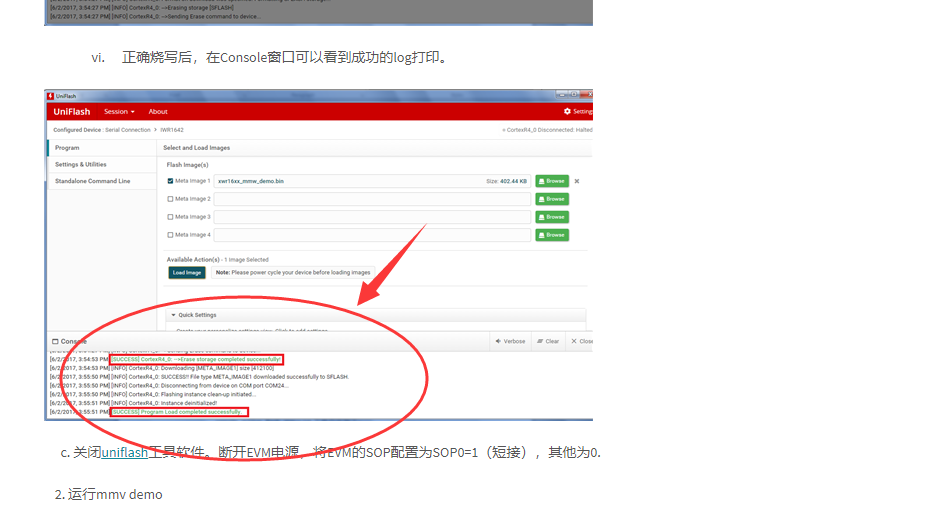

到这一步是失败的，链接不上。如图：
如题，上电短路，拆掉FB1和P5以后红灯可以亮，插上P5以后整个电流拖垮，这说明P5后级电路短路，请问这还有救吗？
你们好：

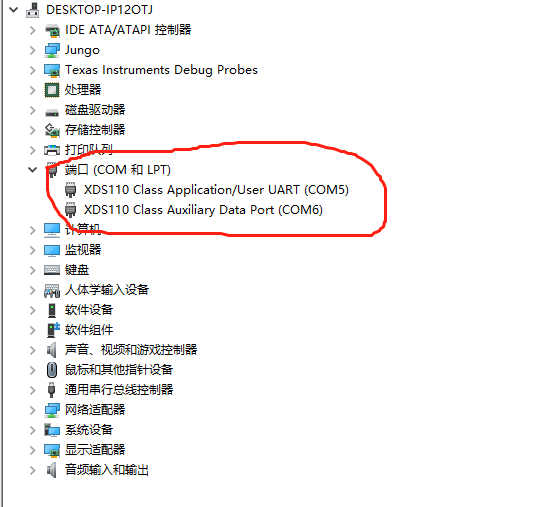

开发版连接电源和电脑，供电指示灯红灯亮，短接跳线sop0 sop2，进行烧录程序，显示端口连接失败。开发板上黄灯不亮，过程中有尝试拔插电源重启，没有解决问题？麻烦了谢谢~
您好，关于uart我有以下几个问题，期待得到TI员工的解答。

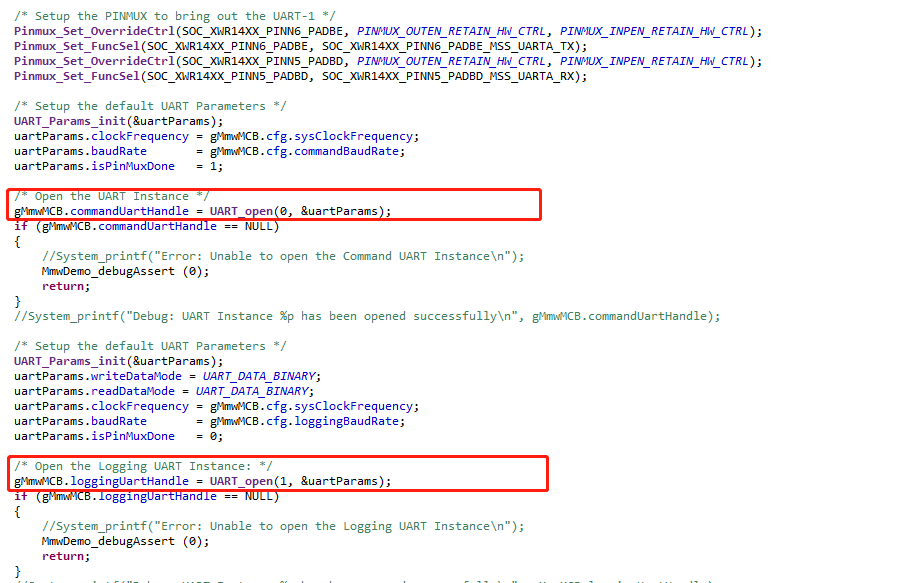

iwr1443boost开发板的开箱demo中，配置了两个uart，0和1。
问题1：uart0对应的芯片引脚是N6和N5，那么uart1对应的是芯片的哪个引脚呢？？
uart0用来接收上位机传来的配置数据或者接收固件去升级程序。
问题2：uart0接收到上位机传来的配置数据是通过CLI模块解析的？？我没有弄清楚接收的数据放在了哪以及cli如何解析的配置数据…
