ADS1278与主控芯片DSP28335连接采集直流0~2.5V数据,希望可以将精度提升到0.1%。
参数设置如下:
1、TEST[1:0]设置为00,为正常模式
2、八通道全部打开,使用10kΩ电阻上拉;
3、Mode[1:0]设置为10,为低功耗模式;
4、fomat[2:0]设置为001,固定输出模式,一直输出八通道;
1通道使用1μ…
ADS1278与主控芯片DSP28335连接采集直流0~2.5V数据,希望可以将精度提升到0.1%。
参数设置如下:
1、TEST[1:0]设置为00,为正常模式
2、八通道全部打开,使用10kΩ电阻上拉;
3、Mode[1:0]设置为10,为低功耗模式;
4、fomat[2:0]设置为001,固定输出模式,一直输出八通道;
1通道使用1μ…

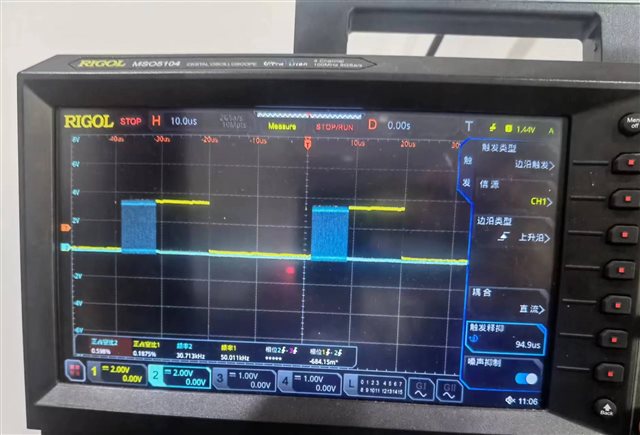

请教一下,我使用如下的程序去采集,SCLK CLK CS的波形均按照要求进行设置,具体情况如下图,代码情况如下:
,通过在while里面运行第一个图片代码,能够得到采集的数据 但是采集的结果稳定性不高,容易跳变,变化范围在0.1V,
,请问这种情况是哪里存在问题呢,应该如何解决,谢谢。
您好,在使用ads1278的时候通道一的负端接的GND,正端接的+1V,使用手册给的公式:采集到的值/(2的23次方-1)*V参考,这个公式计算出来数据是实际数据的一半,这个是什么情况呢?麻烦帮忙解答一下谢谢。
请问ADS1278的参考电压Vrefp最大可以为5V吗,这边设计的电路Vrefn=gnd,Vrefp = 5V;并且发现每次DRDY的转换周期都会短于24个数据被读出的时间,导致总有数据被冲掉,后面采到的几位数据几乎都是新的转换数据的前几位,不知道这样表达的清不清楚。。
请问有ADS1278的仿真模型吗,可以导入到Tina仿真软件中的?感谢回答!
我想要在ADCpro上安装ADS1278 EVM-PAK,但是官网上都是ADS1278V2EVM-PDK,请问下谁有之前的安装包,谢谢了
使用dsp28335去读取ADS1278的值,使用示波器查看波形,如图,在DRDY引脚下拉的时候,dout出现好多数据,这个数据是需要读多少位呢,我使用的是一下读取8通道的模式。有没有相关的例程能指导一下,使用DSP去读数据,读出来的数据一直在跳动。
请问使用DSP28335芯片去读取ADS1278-HT芯片的数据的时候,一定要控制芯片给AD芯片发送数据吗?DIN引脚接地了 有没有影响?
ADS1278芯片是否需要严格遵守上电时序呢,第一板没有考虑上电时序问题,ILA和拉线看示波器的输入引脚一直为高电平,导致输出不正确,如图所示;
还想咨询一下F-SYNC模式下sclk需要连续输出嘛,连续输出是什么意思呢
DRDY引脚在脉冲之后 通过检测上升沿MCU开始读取数据,在读取数据完成之后 DRDY不会拉低,以至于错过下一次的中断。但1278在下一次数据更新后会把DRDY拉低。
就是读取数据后DRDY不拉低,下次中断没有脉冲。
目前正在SM470R1B1M-HT主控芯片下进行ADS1278的开发工作,请问是否能够提供符合要求的操作例程,或者相关例程,谢谢!
我看好多方案前置驱动都用的THS4521,我想问下,THP210作为前置驱动的话 性能和这个THS4521比如何呢? 我这边是±10V输入,想单电源5V给THP210供电 ,VCOM 2.5V,搭配ADS1278是否可行。
尊敬的TI大神们:
请教一个问题 ,目前我在调试ADS1278-HT这款ADC芯片,遇到一个问题,采用TDM Dynamic Position Data模式获取数据发现数据不正确,还请大神指点!
下图是硬件连接图,CLK引脚接单片机PWM引脚,单片机发出25khz的方波(见下图),MODE0接GND,MODE1接10K上拉到3.3V,PWDN1~4接10K上拉到3.3V…
工程师您好!
请问ADC内部有数据缓存吗?还是数据转换完后,马上就要取走,否则会被下次的数据覆盖。
因为看到手册P21 “ FUNCTIONAL DESCRIPTION”第二段,提及“ 1s density output stream”,不确定讲的是不是缓存。
感谢!
我在用ADCPro来调试使用ADS1278EVM时,软件中相关配置如下图所示:
我把信号发生器的输出连接到J3.1 J3.2,即通道4。但点击软件的Continuous后,软件中无无数据出现。
我想问一下可能是什么原因导致的?
1.用ADS1278采集脑电、眼电及其肌电信号,是否有推荐的参考设计?
2. ADS1278是差分输入,前面的高精度,高输入阻抗,高共模抑制比的低噪声差分运放是否有合适的推荐?
对比了两块板相同电路板上ADC,其中一块采集正弦电压正常。当使用同样的FPGA板连接第二块时,发现该板上ADC采集负电压会丢失符号位。请问这是什么情况?更换新的ADS1278也同样如此。
TI工程师您好:

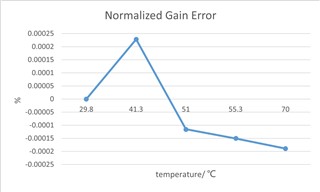

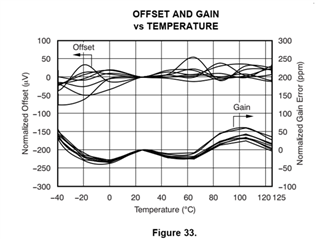

根据ADS1278芯片数据手册的图33可知,GAIN ERROR和温度相关,我们在一次测试中发现,以25℃作为归一化的标准,温度升高之后,GAIN ERROR先增大后减小,不同于手册中的持续减小,请问这种情况是我实验操作有问题?还是ADC1278确实可能出现这种变化?
根据ADS1278芯片数据手册的图33可知,GAIN ERROR和温度相关,我们在一次测试中发现,以25℃作为归一化的标准,温度升高之后,GAIN ERROR先增大后减小,不同于手册中的持续减小,请问这种情况是我实验操作有问题?还是ADC1278确实可能出现这种变化?
