TI专家，您好！我们有两个问题想咨询一下：

1、ADS1299规格书显示最大放大倍数只有24，那么如果想采集到uV级别的微弱EEG信号，这是否意味着需要在ADS1299外部，即脑电极之后另外加前置放大电路？或者说ADS1299芯片内部在PGA之前有其他放大电路？因为在芯片框图中没有看到相关前置放大单元，麻烦解惑一下！

2、ADS1299EEGFE-PDK user's guide第7页3.1.1节介绍 “Microsoft® Windows® XP…

寄存器读出来全是零，使用软件显示这个错误是什么情况啊

Hello,

I want to use STM32F411 to drive ADS1299 for 8 channel data acquisition.

How should I do it? Where can I get some guidance?

Looking forward to your reply.

HuY

用asds1299-x模块采集脑电信号时在0hz、5hz、10hz、15hz、20hz附近出现幅值很高的噪声。采集信号发生器生成的标准信号时，这些位置虽然也有噪声，但是通过标准信号和采集模块共地是可以抑制的，但是采集人的脑电信号却无法抑制，这是什么情况？期待大哥指导。

DYDR引脚应接入菊花链的主设备中，上述原理图中，已发现DYDR引脚接错，接到了从设备中

是不是因为该引脚接错而导致读取寄存器的值错乱呢

除了上述问题，对基于该原理图，能否给我一些改进的建议呢

我现在使用ADS1299设计了8通道脑电采集电路板。在测试电路性能的时候，我使用信号发生器输出10Hz、2mV的标准正弦波形，信号发生器的正极依次连接1-8通道，信号发生器的负极与电路参考SRB2相连，以测试每个通道的性能。结果通道1到通道7都输出了标准正弦波形，但是通道8中噪声干扰较大、波形畸变。

为了避免通道串扰、电磁干扰，我把通道8前端的电阻电容全都挖掉了，通道8前端没有任何元件连接。信号发生器的输出直接接到芯片ADS1299的通道8引脚，结果还是一样噪声干扰很大…

请问，我这个原理图设计的有问题吗？

已购买ADS1299EEGFE-PDK demo board 请问 原理图和 PCB 以及开发资料从哪里获得

Hello!
ADS1299IPAGR We found that the wafer mold void after X-RAY, this is normal? Can you provide information to explain?

Hello,

I would like to know if ADS1299 can perform neural extracellular recording?

Is it possible to realize this application using ADS1299EEGFE-PDK?

Hello,

I would like to know if ADS1299 can perform neural extracellular recording?

Is it possible to realize this application using ADS1299EEGFE-PDK?

在学校打算用ADS1299作为传感器核心电路来做一个自制的EEG脑电波检测帽

但是我在翻芯片的时候看到TI专门给AFE4960解决EEG提供了一个解决方案的帖子，链接如下：可穿戴脑电图 (EEG) (Rev. B)

想问一下，对于未来想入职脑电帽相关行业的研究生来说，选择哪款芯片比较好（对比图如下）。以前相关的项目经历局限于EOG和一些嵌入式开发，请教路过的工程师，…

已经成功读取到了内部测试信号的矩形波，但幅值范围有问题，我设置增益为24，测得的信号单边幅值为0.000018V，正常应该为0.0018V，设置寄存器chnset = 0x61，增益为24，测量内部噪声，八个通道的噪声范围在-0.00089V~-0.00009V，之后又测量了MVDD模式，发现无论设置增益为1还是24，八个通道的输出都是直接达到上限（增益为1时是4.5V，增益为24时是0.1875V），想问下这是什么原因，有什么解决方法。

右腿驱动电路如何接，还有就是寄存器配置，如何设置，谢谢

void startADS(void)
{

Transfer_START();
HAL_Delay(10);
Transfer_RDATAC( );
HAL_Delay(10);
HAL_Delay(100);
}

void Transfer_START(void)
{
SPI1_CS_0();
SPI1_ReadWriteByte(_START);
HAL_Delay(100);
SPI1_CS_1();

}

void Transfer_RDATAC(void…

设计过程中考虑两个问题:

1. 对于EEG uV级的讯号24倍放大功率是否足够
2. 如果要放大讯号到mV级也就是千倍级放大以符ADC的动态范围, 在有多个电极输入放大要求下, 是否要每个电极加LNA放大或有个集成电路可以满足多输入端高增益的要求

TI工程师

         您好！

我有以下3个问题请教：

1、我这边按照下图参考连接N端，芯片N端脚外部还需要连接AVDD吗？

2、用菊花链方式连接2颗芯片，两颗芯片的SRB1需要连接到一起吗？通道连接两颗芯片都参照问题1图。

3、如果共用第一颗芯片的bias偏置驱动，是否第二颗芯片的biasout、biasin两个角就不需要接了，仅连接两颗芯片biasinv即可？

TI工程师

         您好！

我有以下3个问题请教：

1、我这边按照下图参考连接N端，芯片N端脚外部还需要连接AVDD吗？

2、用菊花链方式连接2颗芯片，两颗芯片的SRB1需要连接到一起吗？通道连接两颗芯片都参照问题1图。

3、如果共用第一颗芯片的bias偏置驱动，是否第二颗芯片的biasout、biasin两个角就不需要接了，仅连接两颗芯片biasinv即可？

您好

我们在使用ADS1299芯片进行阻抗测量，使用一个500k电阻进行测试，使用N作为输入端时可以正常测量出阻抗，电路连接如下

其中P端未使用，通过芯片内部SRB2连接作为参考电极；

但当我们改变接线方式，使用P端作为输入时，测量500k电阻得到的阻抗值约为21000，与实际值相差过大，电路连接如下

其中N端未使用，通过芯片内部SRB1连接作为参考电极；

我们验证过正常测量信号时均正常，只有在测量阻抗时存在较大的差异，请帮忙分析一下

怎么在菊花链模式下关闭后面芯片的bias 电源之开启第一片的，菊花链不是同一配置吗

TI工程师

            您好！

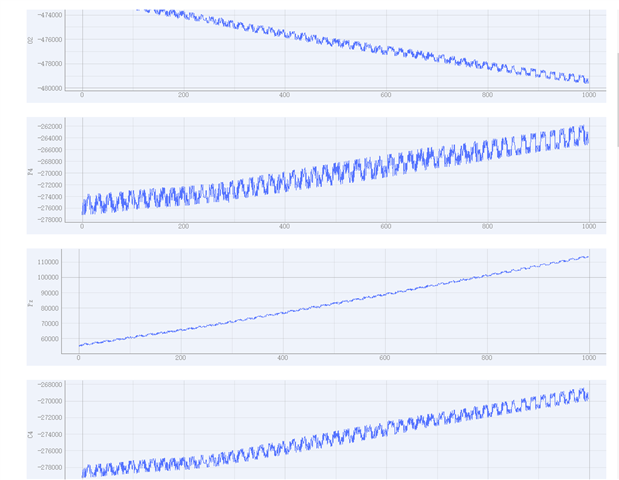

                   我这边使用1299搭建16通道脑电采集系统，发现通道采集的波形是斜的，原始AD值就是斜的，未做任何处理。请问是什么原因呢？以下是波形图，采样电机、参考电极、驱动电极均空置（没有带在头上）

TI工程师

      您好！

            我使用两块1299通过片选方式连接，发现第二块1299数据准备完成发送的中断信号对采集信号又影响，请问有什么办法解决吗？

使用自製的PCB版，檢測輸入點電壓都沒問題，如圖1到圖3

圖1.(DVDD，3.3V)

https://drive.google.com/file/d/14FyHR4_YttuthcytrHVe8Ccsv7FpT8Pi/view?usp=drive_link

https://drive.google.com/file/d/15yKJl_j1WJpt1pncAWI4_B_3yMCZyHyV/view?usp=drive_link

https://drive.google.com/file/d/1m-osH07E7S8VqnFsTCNtCWRpNOJtc4ev/view?usp=drive_link

VCAP1

https://drive.google.com/file/d/1Gebw_Ylmfq-jrMOwv2-oAHGeQyxdxSHz/view?usp=drive_link

https://drive.google.com/file/d/1cn1Hlm4lHCAgVqQf-ZW1b6wOjMZUxriF/view?usp=drive_link

https://drive.google.com/file/d/1gszNp-F86tMML8pT6XjxrcZABmt5ItPk/view?usp=drive_link

https://drive.google.com/file/d/1E-tGPdh3uZipjPc4i5npxBuN2aa5A1Lp/view?usp=drive_link

https://drive.google.com/file/d/1E-tGPdh3uZipjPc4i5npxBuN2aa5A1Lp/view?usp=drive_link

使用ADS199FE-PDK 透過SPI連接到 STM32F4052的開發版，mcu spi baud rate設置為2M，CPOL=LOW，CPHA=2 Edge，我開啟八通道的test signal輸入，使用邏輯分析儀發現每個通道的值差異不大，如圖1，但在每個SPI傳輸後，使用UART讓藍芽傳輸，SPI的值就會變得很奇怪，如圖二，請問是正常的嗎?
以及我該如何檢驗SPI的結果是正確的呢，謝謝

圖1邏輯分析儀結果

圖1 :

https://drive.google.com/file/d/1aYuJHBumnDFtr-RURT_pMavkdT7s3LUG/view?usp=drive_link

https://drive.google.com/file/d/1QgZJgkasOJBY0v_cCkY1BvieWLdFqM50/view?usp=drive_link

/* USER…
