[参考译文] LMR51610：如何将模型数据用于 PSPICE

你（嗨）和宏

感谢您使用我们的产品！

我将在星期一上查看并返回给您

谢谢你

此致

Onkar Bhakare

你好、Onkar。

感谢您的答复。

我们要在我们的产品中使用的器件是 LMR51610-Q1、以供您参考。

在我们的原型中使用 LMR51610XFDBVR 和 LMR51610YFDBVR。

此致

你（嗨）和宏

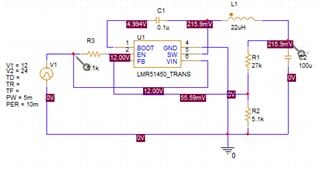

第二个问题是、当我使用最新模型数据在如下简单电路上运行 PSIPCE 时、即使在一天之后、PSPICE 也无法完成计算工作。 如果我使用模型数据中包含的示例项目、PSPICE 将在几分钟内完成计算工作。 当我将模型数据用于电路时、模型数据显示为 LMR51450_TRANS。 模型数据的内部是否正常？

您是否检查了 LMR51610 模型？ - https://www.ti.com/lit/zip/slum874

我在我的系统上进行了检查、它对我来说正常工作

第三个问题是 LMR51610 有两个开关频率、一个是 400kHz、另一个是 1.1MHz。 如何更改模型数据中的开关频率？

我正在内部与模型的创建者进行检查。 当我听到他的声音后,我会回到你身边。

谢谢你

此致

Onkar Bhakare

>您是否检查了 LMR51610 型号？ - www.ti.com/.../slum874
>我在我的系统上检查,它对我有效

是的、我使用了它。

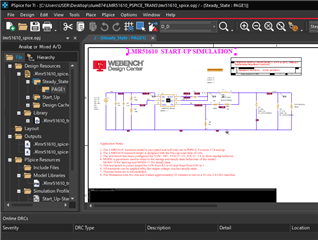

我在 slum874 中打开了“lmr51610_spice.opj"。“。
我使用了“LMR51610 启动仿真“。
在这种情况下、它可以快速完成计算并显示仿真波形。

但是、如果使用了 slum874 中“LMR51610_TRANS.OLB"的“的模型数据、则无法完成计算。
以下是有关如何使用该模型的步骤。 步骤应该正确。
在这种情况下、为什么无法完成计算？

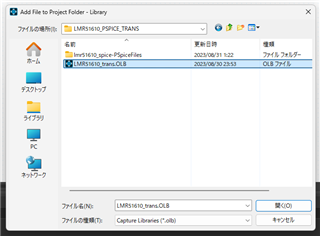

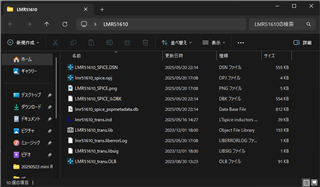

第 1 步： 添加 OLB 文件。

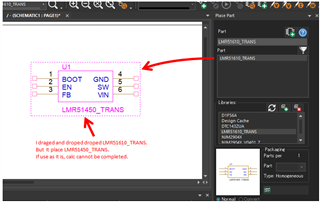

步骤 2：选择并放置 LMR51610_TARANS。

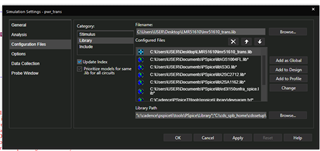

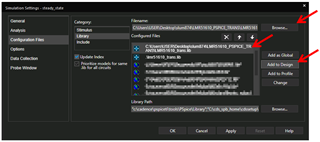

第 3 步：将 OLB 文件的文件路径添加到仿真设置中。

谢谢。

你（嗨）和宏

在尝试放置  LMR51610_TARANS 进行选择和放置时、我遇到了相同的问题。 看起来文件有问题。 让我来看看它的设计人员。

谢谢你

此致

Onkar Bhakare

我们也有同样的问题。 我期待着飞鸟去解决。

谢谢。

当然是和宏

我已经联系了模型设计人员。 我一听到他的话,就会回到你身边

谢谢你

此致

Onkar Bhakare

感谢您的大力支持。

此致

你（嗨） 和宏

很抱歉耽误你的时间

模型设计器目前不在我们的 BU 中、因此需要一些时间来获取反馈。 最可能的情况是 修改了 LMR51450_TRANS 模型以获取 LMR51610、因此您可以看到这一点。

谢谢你

此致

Onkar Bhakare

你（嗨） 和宏

您是否与 TI 签订了 NDA？ 如果是、您可以分享详细信息吗？

谢谢你

此致

Onkar Bhakare

很抱歉我迟到的答复。
上周是日本的公众假期集合。


但是、我认为您的问题不重要、
我们通过交易代理购买了您的产品。
贸易代理拥有与 TI 签订的一揽子合同、包括 NDA。
我们与贸易代理签订了包括 NDA 在内的贸易合同。
如果将进行调查、需要很长时间、 我们是否直接与您签订了 NDA。

此致

我们正在偏离正轨。
让我们回顾一下讨论的内容。

在尝试放置 LMR51610_TARANS 时、我们共享相同的问题。
因此、我们希望能在几分钟内获得能够正常工作的模型数据。

我们在 slum874 中打开了“lmr51610_spice.opj"。“。
我们使用了“LMR51610 启动仿真“。
在这种情况下、它可以快速完成计算并显示仿真波形。

我有一个重要的宣布。
我意识到、对于“LMR51610 启动仿真“、仿真时间设置得非常短。


这段很短的时间不足以重现器件的行为。
这个设计人员正试图发挥我们的作用。

LMR51610 是 TI 的新产品。
因此、TI 仍有改进的余地、可以促进销售增长。
只需修改 SPICE 数据。

此致

你好、Kazuhiro

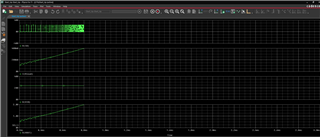

我运行了 3ms、我这边工作正常。 PFA 波形

谢谢你

此致

Onakr Bhakare

你好、Kazuhiro

请在您的身边尝试同样的方法,并告诉我这是否有帮助

谢谢你

此致

Onkar Bhakare

感谢您的建议。

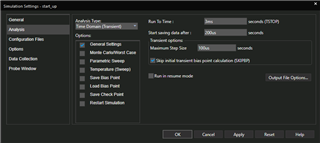

我使用了您建议的配置文件、并确认仿真计算已在短时间内完成。
我对 LMR51610 的启动行为很满意。

我想使用 PSPICE 检查两个行为。

第一种是响应负载波动的行为。 当流经负载的电流波动时、如果电源 IC 的性能较差、输出电压将波动。

第二个是响应输入电压波动的行为。
例如瞬时中断、纹波、噪声和尖峰脉冲叠加。

因此、所需的“运行时间“为 1 秒或更长时间。

谢谢你

此致

你好、Kazuhiro

第一种是响应负载波动的行为。 当流经负载的电流波动时、如果电源 IC 的性能较差、输出电压将波动。

第二个是响应输入电压波动的行为。
例如瞬时中断、纹波、噪声和尖峰脉冲叠加。

这应该可以在几 ms 内实现。 您将能够在 10-20 毫秒或更短时间内捕获所需的行为。

如果需要进一步的帮助、请告诉我

谢谢你

此致

Onkar Bhakare

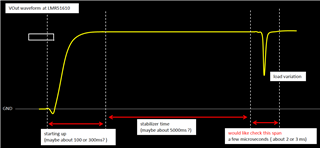

这里有一个问题。 我想检查启动后的行为。 LMR51610 应需要等待大约 5 秒来稳定输出电压。 我想在超过 5 秒后检查几毫秒的行为。 请尝试运行该仿真。

我想您会发现、您建议的仿真计算（仅为几毫秒）需要几天以上才能完成。

此致

你好、Kazuhiro

我同意 5 秒需要很多时间。 我以前见过这种情况。 让我在我这边检查一下该设计

谢谢你

此致

Onkar Bhakare

我想检查一下。

如果您能够了解如何设置启动配置文件、请告诉我。
此致

你（嗨）和宏

是否需要 5 秒之间的时间？ 由于需要花费大量时间来进行仿真、并且仿真在两者之间停止。 该器件具有 2.3ms 的固定内部软启动时间、输出将在该 3ms 内稳定。 之后我们可以应用负载阶跃。 我知道、在实际应用中、5s 后可能会有负载瞬态、但我们不会模拟精确的曲线。  5-6 ms 的仿真配置文件应该在此处有效。 我将减少仿真时间 并与您分享结果。

谢谢你

此致

Onkar Bhakare

你（嗨）和宏

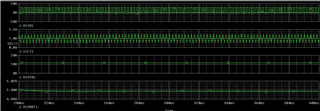

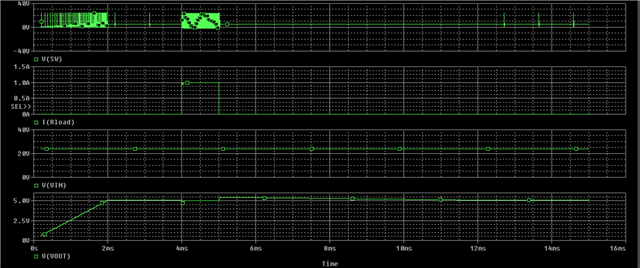

检查启动完成后的负载瞬态图

e2e.ti.com/.../Load-Transient-plots.zip

谢谢你

此致

Onkar Bhakare

你（嗨）和宏

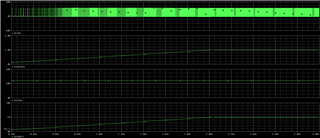

检查这一个采取稍长的持续时间

希望这有所帮助

谢谢你

此致

Onkar Bhakare

>> Load Transient plots.zip

是的、我想这样做。

您需要多长时间才能获得此结果？
请告诉我如何设置此配置文件。
我想将浪涌电压（例如负载突降）（例如 ISO16750-2 和 ISO7637-2）添加到您创建的结果中。

谢谢你

此致

你（嗨）和宏

明天我将与您分享该文件 IST。

谢谢你

此致

Onkar Bhakare

感谢您制作文件。
该文件似乎是使用较旧版本的 Orcad 或 PSPICE 进行编辑的。
如果在最新版本的 PSPICE for TI 中运行此文件、会出现奇怪的行为。
我尝试更改此文件设置、但效果不好。

错误消息为日语。

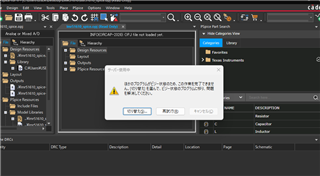

这意味着、“标题：正在使用的服务器。 无法完成此任务、因为另一个程序正忙。 请按“更改“按钮 、然后选择“占线“程序并解决问题。“
此消息会一直重复、因此我从任务管理器中退出。

此致

你好、Kazuhiro

我们在以下版本中创建了共享模型

请确认您的姓名

谢谢你

此致

Onkar Bhakare

是的、您的软件是最新版本、我的版本太相同。
您已经知道这个问题了吗？
您能告诉我解决方案吗？

1.打开文件“lmr51610_spice.opj"</s>“

2.将启动关于旧版本的转换向导。
选择“Convert the project“（转换项目）、然后点击“Next"（“（下一步（下一步）。

3.点击“完成“

4、提出转换报告。
点击“Close"。“。

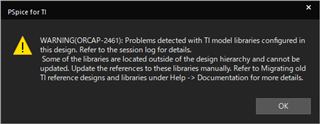

5.出现警告信息“ORCAP-2461"。“。
点击“ok"。“。

6.打开以下文件:
“设计资源“->“.\r51610_spice.dsr"->“-> Steady_State ->“Page1"</s>“

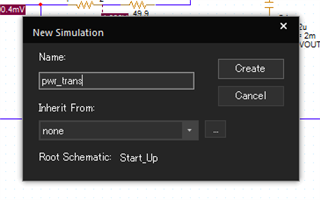

7.创建新的模拟配置文件。

8.添加配置文件名称,然后点击“创建“。

9、将 lmr51610 添加到库中。

10、设置为每个时间参数。

11、运行此模拟。

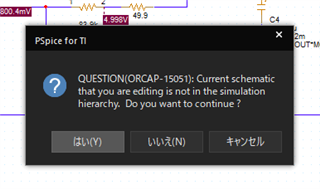

12.显示消息“ORCAP-15051"。“。
点击“是“。

13.出现错误,它中止运行模拟。

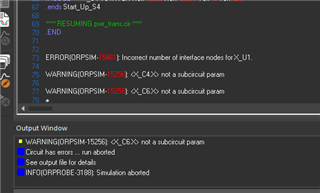

错误 (ORPSIM-15461)：X_U1 的接口节点数不正确。
