[参考译文] TPS2117：绝对最大额定值的&quot；IMAX、PLS&quot；

尊敬的 Dice：

考虑到在 98%的脉冲持续时间内没有电流、它可以支持 6.4A 电流并持续 1ms。

此致

Kunal Goel

尊敬的 Kunal：
感谢您的答复。

我正在寻找 TPS2117 故障的原因。
我已经用私人邮件发送了波形、您能看一下吗？

此致、
DICE-K

尊敬的 Kunal：

您是否看到了私人邮件？
您能告诉我们您的意见吗？

此致、
DICE-K

尊敬的 Dice-K：

我在那里回答了。

尊敬的 Kunal：
感谢您的答复。

我仍然无法确定此使用是否有任何问题。
我认为 Ch4 是通过 TPS2117 为两个 47uF 输出电容器充电的电流、但这不正确吗？

此致、
DICE-K

尊敬的 Dice：

是否可以减小该电流？ 我看不到重大风险。 但可以 尝试减小该电流。

尊敬的 Kunal：
感谢您的支持。

当将 VOUT 从 VIN1 切换至 VIN2 时、该电流会流动。
是否有办法防止这种情况发生？
此电流是否正常、是否不会导致故障？

此致、
DICE-K

尊敬的 Dice：

是否可以在同一个实验中探测输入电流和两个输入电压？

此致

Kunal Goel

尊敬的 Kunal：
感谢您的支持。

我已经测量了 VIN1 的输入电压和输入电流。

我已经用一条私人消息发送了波形。

从 VIN1 切换到 VIN2 时、我是否还需要同时测量 VIN2 侧并获取波形？

此致、
DICE-K

尊敬的 Kunal：

当我首次询问时、我告诉您开关 TPS2117 产生的电流很大。
但是、经过研究、我发现 TPS2117 电源的切换会导致下游级 TPS61020 的开关波形出现异常、导致电流增加。
由于这种增加的电流通过 TPS2117、我于 6 月 27 日向您发送了波形。

因此、我想知道流经 TPS2117 的电流和电压、而不是 TPS2117 开关时的输入电流和电压、这是否是导致故障的原因？
是否可以从 6 月 27 日开始判断波形？
如果您没有足够的测量波形等、请与我联系

此致、
DICE-K

尊敬的 Dice：

是否可以将负载与 tps2116 隔离？ 这将表明负载是否正在消耗脉冲电流？

此致

Kunal Goel

尊敬的 Kunal：
感谢您的支持。

我认为如果移除负载、奇怪的脉冲可能会停止。

私有消息中发送的波形显示、TPS2117 输入电流在 20ms 时为 800mA、输出电流在 80 μ s 时为 6A。

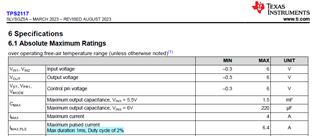

如数据表中所述、脉冲为 1ms 时、这个值不超过 6.4A、所以我认为没关系。 你怎么看？

此致、
DICE-K
