[参考译文] TPS23731：12V/1A 反激式转换器设计测试指南

admin

Other Parts Discussed in Thread: PMP22806, TPS23731

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

https://e2e.ti.com/support/power-management-group/power-management/f/power-management-forum/1240815/tps23731-12v-1a-flyback-converter-desing-testing-guidelines

器件型号：TPS23731
主题中讨论的其他器件：PMP22806、

大家好！

我最近在反激式拓扑中设计了一个基于 TPS23731的直流/直流转换器、在次级侧采用初级侧调节和二极管整流器。该转换器旨在提供12V 输出电压。我已经根据 PMP22806创建了一个设计。

在对原型进行首次测试后、结果证明输出电压远低于应有的值-输出电压仅为0、56V、而不是12V。我已经检查了在组装级别是否存在任何问题、但电路板上的元件已正确焊接。

我能请您提供一些提示、我应该检查哪些要点吗？如果可以、我可以通过邮件将我的设计发送给您。

此致、Andrzej

2 年多前

0 admin 2 年多前

TI__Guru**** 2468610 points

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

尊敬的 Andrzej：

感谢您的联系！

您能否检查以下项目(项目编号基于 PMP22806)？请告诉我他们是否有所帮助。如果他们不帮忙、我会通过电子邮件与您联系。谢谢。

-你看到了任何栅极电压吗?

-可以测量示波器中的 Vcc-RTN 电压吗?

-有一件事可能会检查 PSRS 是否连接到 AGND/RTN

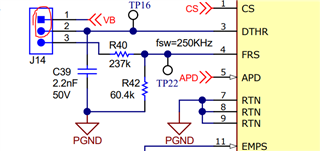

-确保必须使用 J14、扣1和2或扣2和3

-如果您在开路负载条件下进行了测试,请确保 J18处于开路状态。

此致、

帝昂

0 admin 2 年多前

TI__Guru**** 2468610 points

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

尊敬的 Diang：

感谢您提供提示！我已经检查了它们、并注意到、在我的设计中、DTHR 和 FRS 或者 DTHR 和 VB 之间没有连接、如 J14方案所示。

如上所示、我已将 DTHR 连接到 VB、虽然我没有获得足够的输出功率、但设计似乎可以工作。连接15W LED 面板时、该电路板提供大约2、5W 的功率- 8、7V @ 0、25A。然而、当连接一个较小的负载时、电路板似乎工作正常-输出电压为12V +/-4%。在我的设计中、我使用了32.4欧姆的电阻器进行 PD 分类。

当没有负载时、输出电压更高-它达到了18V。

您能告诉我哪些因素会限制输出功率吗？

此致、

安德烈泽伊

0 admin 2 年多前

TI__Guru**** 2468610 points

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

尊敬的 Andrzej：

感谢您的更新！

您是否还可以检查 J17是否也已连接？

我会通过电子邮件联系您以获取原理图。

此致、

帝昂

0 admin 2 年多前

TI__Guru**** 2468610 points

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

尊敬的 Diang：

是的、PSRS 输出连接到 AGND、方式与带有额外2.2nF 电容器的 VBG 引脚相同。

我设计的板包含几个部分、在这些部分中可以分别进行、以便进行更准确的检查。我期待收到您的回复！

此致、Andrzej

0 admin 2 年多前

TI__Guru**** 2468610 points

请注意，本文内容源自机器翻译，可能存在语法或其它翻译错误，仅供参考。如需获取准确内容，请参阅链接中的英语原文或自行翻译。

尊敬的 Andrzej：

感谢您提供更多信息。

我们已经通过电子邮件进行了连接、现在我将关闭该主题。

此致、

帝昂
