您好！

       我在使用官方的TMS570LS1224的LaunchPad时，使用官方提供的F021 Flash API 对内置的flash进行操作，在Fapi_setActiveFlashBank( Fapi_FlashBank0) 时，会出现错误异常，进入undefEntry 状态。 然后将Fapi_FlashBank0 改为Fapi_FlashBank7 程序就完好，并且擦写都正确。

      我想问： 1…

大家好,我是在做tms570ls1224 芯片freertos移植的时候发现这个问题,我参照HALCoGen软件的帮助文档一步一步的操作

但是到 Enable support for GCC extensions 这个选项的时候始终无法找到该选项,请问我该如何处理这个情况是需要重新装CCS么?

我的CCS版本为7.4

按照图中帮助文档的路径,我的CCS显示出来的下图这样的

使用halcogen完成了SCI、rti、gio模块的基础配置，设置sci接收中断使能，及rti定时器中断使能。运行程序后，定时器中断标志位置1，但无法进入sci中断函数linLowLevelInterrupt(void)，而且观察到数据接收缓存器内也为空。

但是使用逻辑分析仪显示，TX、RX上数据均正常，电压值由bq76pl455正常发送出来，但就是接收不到数据，中断没有被触发。

求问…

我在使用TMS570LS1224的开发板子移植程序，增加了IQMATH.lib后编译报错，如附件：

之前的产品程序中使用的是TMS320 28035的片子，有IQMATH.lib库文件，也有IQMATH.H文件.

之所以不直接用浮点而用定点去算是因为改动太大，时间过长，请问TMS570是否有对应的IQMATH库文件，非常感谢！

利用PWM触发ADC中断后，只能进入中断一次读取数据后就跳到这里死循环了

prefetchEntry
                 b prefetchEntry

怎么才能在连续触发进入中断读取数据呢？

运行程序，程序在进入TI_FeeInternal_WriteDataF021（）里面发生读写数据错误中断，即_dabort中断，每次都是在如图的地方发生中断

之前程序没有加入os是没有任何问题的，加入os之后就出现这种情况，.cmd文件如下

我用HALCoGen生成了adcDisplay的代码，并将其拷进ccs里，最后成功地下载进TMS570LS1224这块板子里，下载的串口助手也是根据example里定的UART波特率9600 无校验位，2位停止位，为什么串口开启后没有数据传过来，但是我按下PORRST后串口又马上又数据传输过来，这是为什么？

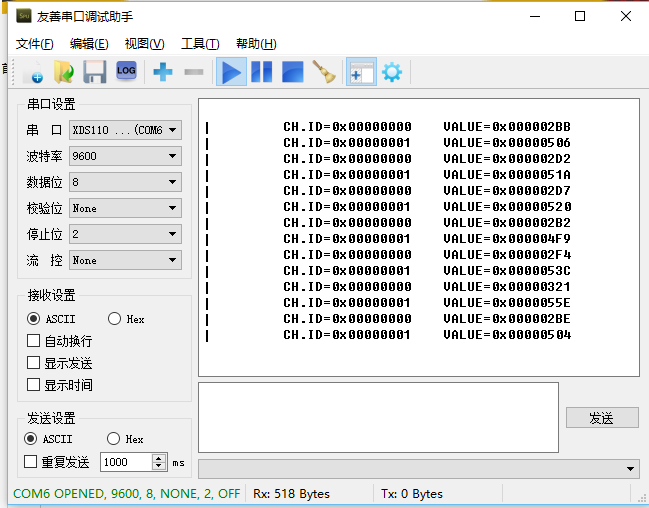

下图为按下PORRST后串口传输的数据

CCS可以正常编译 .out 文件也生成了，点 Debug CCS 就会停止工作 是什么情况？？   板子是TI 官方TMS570LS1224 ,Target 也都配置好了。Debug后板子上的指示灯显示 connected。  但是CCS 停止工作了？  这会是什么原因？

本人使用的是TMS570LS1224进行设计，用FEE模块进行调试参数（功能码）的存储，代替之前产品中的外部EEPROM。但是，在产品开发中，测试部提出一个问题，“有没有一种方法可以人为让FEE模块读写失败？”，类似于外部EEPROM，短接SDA与SCL可以使得外部EEPROM读写不成功。这样的话，可以测试FEE模块出现读写失败后，故障处理机制是否完善，能否满足产品的安全性要求，因为一旦调试参数读写错误，会影响整个产品的运行…

版主您好

我在用tms570ls1224，迫切需要降低整体功耗。mcu基本只有最小系统，有几个按钮输入。以下是我的降频措施：

1）已经把主频降到16Mhz；

2）各种外设时钟都关掉；

内核供电的1.2V电流已经能降到20mA左右，但3.3V电流一直在50-60mA左右。

请教版主还有什么办法，能降低3.3V的功耗，系统任务要求降到10mA以内。

感谢了！

测试函数

while(1)
{
	gioToggleBit(gioPORTB, 1);
	gioToggleBit(gioPORTB, 2);
	for(i=1; i<8; i++)
	{
		for (j = 1; j<CAN_DATA_BUFFER_LEN/8 + 1; j++)
		{
			cansetID(canREG3, j, j + 8*i);
			tmp = canGetID(canREG3, j);
			status = canTransmit(canREG3, j, &(can_sent_buffer_data…

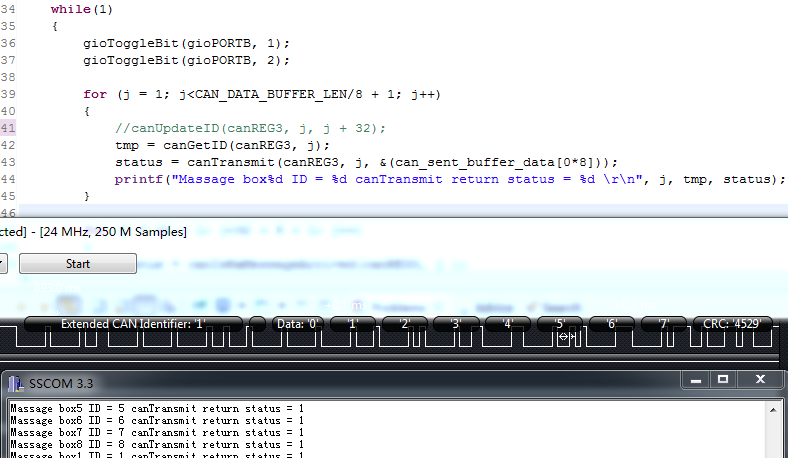

massagebox 使用默认ID的时候，数据可以正常发送：

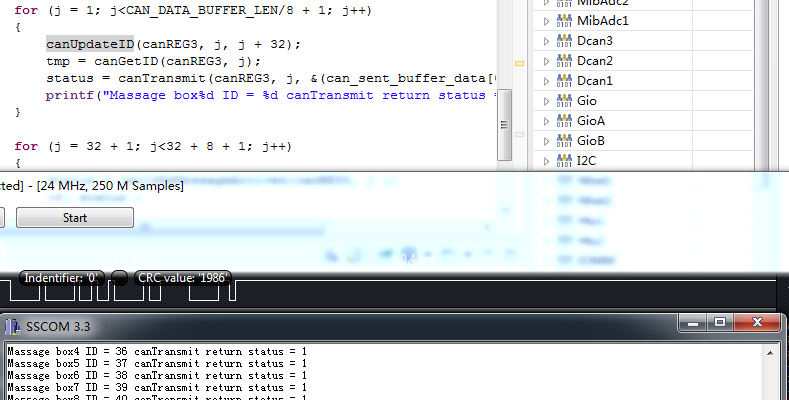

如果修改默认id的话数据就发送不出去：

 请问这里发送的Can message 的ID如何有效的修改

 我此时的主函数的初始化：

canInit();

canEnableloopback(canREG3,External_Lbk);

vimInit();
_enable_interrupt_();

初始化设置1-8号message box发送，33-40号message box接收（中断）。

 最近调试TMS570 SPI接口，使用标准SPI 主从模式通信，SPI4～SPI5互相发送数据。

硬件环境：570板子按要求连接SPI4和SPI5的4个管脚。

驱动配置：配置好主从模式后，生成驱动。

main函数中，主机调用查询模式发送数据，发现发送一个字节数据后，进入WHILE等待接收数据不能退出，造成主机无法发送剩下字节内容！

从机没有任何中断产生。

1、不知道是从机的驱动配置没有配对，还是其他原因。

2、另外，可否有SLAVE的正确配置文档和实例demo，请多多分享下，谢谢。

使用TMS570LS1224芯片做开发，得知有CMSIS DSP库之后想用起来提高代码效率，参考e2e.ti.com/.../666127

步骤安装 库之后，编译报错如下：

请问如何配置可以去掉这些warning，本人新手，希望能给出较为详细的教程，谢谢~

各位大神：

最近在做TMS570LS1224这款芯片的自检试验，开机自检基本没有问题了，故障注入也部分起作用了。但是SPNU550B安全手册上7.8节等章节中，均有说明，在CPU自检完成后会重启系统，请问如果做在线的CPU自检，需要考虑什么问题？应该如何操作。虽然CPU自检后重启，保存了各个寄存器，但是CPU重启，会造成主程序重启，我在主程序中做的一些变量的值将被重新初始化，这明显是有问题的？有知道如何做CPU在线自检的请不吝赐教…

我们想实现TMS570LS1224的JTAG防护，实现固件的读保护，烧录芯片后不让第三方通过JTAG口读取MCU内的固件信息，在芯片解释里有相关功能模块Advanced JTAG Security Module（AJSM）的简介，但是没有详细的技术文档和使用方法，谁有相关资料可以提供一下。
