官方评估板EK-TM4C123GXL上面有两块TM4C123GH6PM芯片，据我学习发现，是其中一块烧录好了程序用来将energia程序烧录进另一块主芯片从而进行工作。因此想问一下，自己用一块芯片进行设计板卡时，能否使用energia进行编程？

问题分析：

      当前，我先使用FIFO完成了UART0的接收与发送配置，现在，我需要将uDMA加入UART0中。根据例程，我开始尝试：

第一步 - 配置uDMA时钟使能

           SysCtlPeripheralEnable(SYSCTL_PERIPH_UDMA);

第二步 - 在UART0的配置中，将UART0_TX与UART0_RX加入uDMA中

           UARTDMAEnable(UART0_BASE, UART_DMA_RX | UART_DMA_TX);

第三步 - 使能uDMA控制器与指定控制列表地址…

CCS运行起来有点慢，最近在尝试用gnu-arm-none-eabi+eclipse和Keil MDK搭建TM4C123G的开发平台。

windows环境下gnu-arm-none-eabi+eclipse的搭建一直没有成功。希望有成功的人能分享一下。

附件是我搭建keil MDK的过程。

ARM发写命令到flash，可以检测到时钟和片选以及数据，读的时候，使用示波器时钟、片选及数据都检测不到

代码如下：

s32 Flash_Read(u32 u32Addr, u8 *pu8Data, u16 u16Len)
{
	u8 u8AddrH = 0;
	u8 u8AddrM = 0;
	u8 u8AddrL = 0;
	u8 u8Data = 0;
	u16 u16Index = 0;
	// Wait until SSI0 is done transferring all the data…

自己写了一下SHT30温湿度传感器的读取值函数，但是读不上来数呀。大侠，帮忙看看哪的问题。代码如下，先谢谢了

#include <stdint.h>

 #include <stdbool.h>

 #include "inc/hw_ints.h"

 #include "inc/hw_memmap.h"

 #include "inc/hw_types.h"

#include "driverlib/rom.h"…

如何根据系统的时钟，计算SysCtlDelay（number)的延时时间？

例如在这个系统时钟情况SysCtlClockSet(SYSCTL_SYSDIV_4|SYSCTL_USE_PLL|SYSCTL_XTAL_16MHZ|SYSCTL_OSC_MAIN);

SysCtlDelay（1)的延时时间是多少？

越详细越好

$GPGGA,,,,,,0,00,99.99,,,,,,*48

用串口接收GPS数据，帧格式为$GPGGA。每次收到数据出发一个UART的中断。

实时监控$字符，捕捉到$后 再逐个捕捉G P G G A，只要一个字符不符合，就停止

类似一个陷阱，如果某数据流包含$GPGGA 那就掉进陷阱了，然后继续接收 保存数据，

但是对于用代码实现没思路

TM4C123 tiva launchpad的DMA能不能让ADC采样500KHZ的信号，如果能可不可以给点DMA的例子

关于TM4C123或TM4C1294系列处理器，当程序调试完毕，.text段烧入flash后，系统上电后程序能够自动运行。

请教各位：

1）此时的程序被自动搬移到RAM中运行了吗？

2）如果没有自动搬移也需要像DSP2000那样自己通过搬移函数定义要搬移的部分吗？

3）如果能够自动搬移到RAM中运行，此时我可以通过正在RAM中运行的程序将flash中内容擦除并更新吗?

谢谢。

板子接到电脑后，电脑显示无法安装驱动程序，这是怎么回事？

#include <stdint.h>
#include <stdbool.h>
#include "inc/hw_memmap.h"
#include "inc/hw_types.h"
#include "driverlib/gpio.h"
#include "driverlib/pin_map.h"
#include "driverlib/sysctl.h"
#include "driverlib…

使用底层驱动库版本2.1.0.12573.  希望设置系统时钟运行在80MHz，如下：

SysCtlClockSet(SYSCTL_SYSDIV_2_5 | SYSCTL_USE_PLL | SYSCTL_OSC_MAIN | SYSCTL_XTAL_16MHZ);   // SET SYSTEM CLOCK TO 80MHZ

g_ulsysClk = SysCtlClockGet();  // Get the system…

老师向我们推荐了TM4C123G-lauchpad ，但是我装载了好几次ccs还是不能正常运行，还有那个workshop软件在哪里下载，全是英文伤不起呀，而且最近ti网页还老奔溃，伤心呀，有没有TM4C123G-lauchpad所有相关的软件安装包呀？？

請教
主頻為 : 20MHz
timer0~3,共4個32bit
我將其拆成 timer0a/0b , timer1a/1b , timer2a/2b ,timer3a/3b ,每個皆為16bit
timer0a/0b = 1ms /100ms
timer1a/1b = 10ms /10ms
timer2a/2b = 100ms /200ms
timer3a/3b = 1ms /200ms
以上為各個timer中斷時間
共8個中斷,各自做各自的事
但發現,8個全開下,僅有timer3a/b中段時間 …

我想在BootLoader里通过SPI实现对外部Flash的读写，但是初始化完SPI想要手动拉低CS，发现通过GPIO控不管写0还是写1都会导致管脚被拉低。代码都是直接移植的Gpio.c的库函数。包括

/* 使能外设GPIOA */

void
SysCtlPeripheralEnable(uint32_t ui32Peripheral)
{
    //
    // Check the arguments.
    //
    ASSERT(_SysCtlPeripheralValid(ui32Peripheral…

MCU是TM4C123GXL launchpad， 由于速度不够， 采集数据时， 先采集下来存到 img 二维数组里， 然后暂停中断开始上报数据， 再开中断。

但是每次发送到img[25][47]就会出错， 每次都在同一个地方。 SRAM大小应该也是够的。

下面是串口部分。

uint16_t i, j;

while(print){          //数据采集结束print就置位
                        MAP_GPIOIntDisable(GPIO_PORTC_BASE, Pin_PCLK|Pin_HREF|Pin_VSYN…

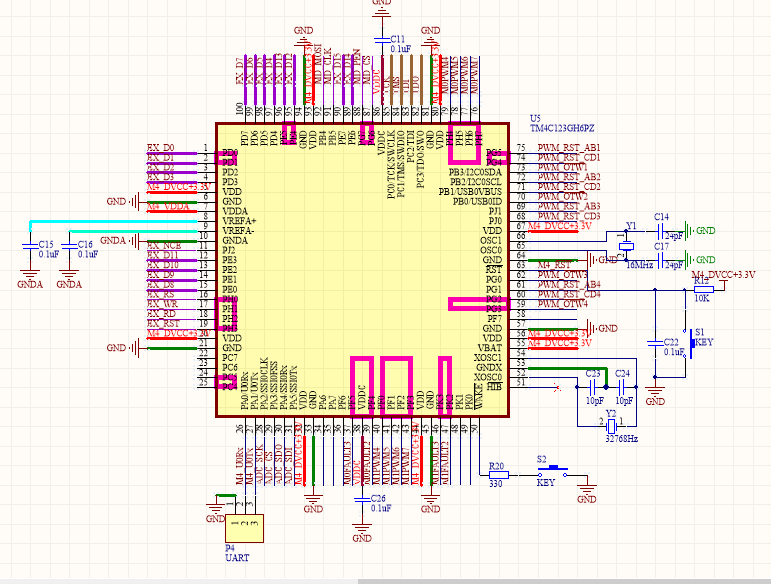

用TM4C123GH6PZI做了一块PCB，为了验证芯片是否能够正常工作，只焊接了该芯片必须的退耦电容、复位电路，还有JTAG接口，但是连接后用J-LINK无法下载程序。报错如下：

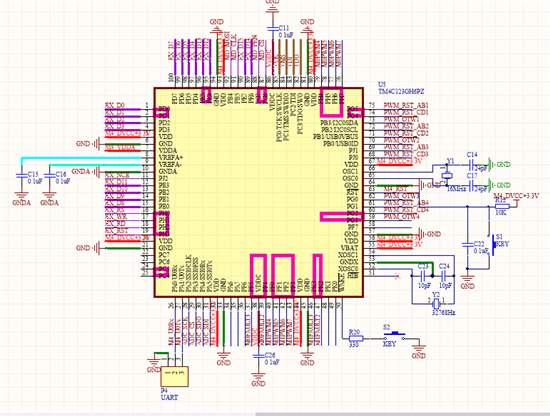

M4部分的原理图如下：

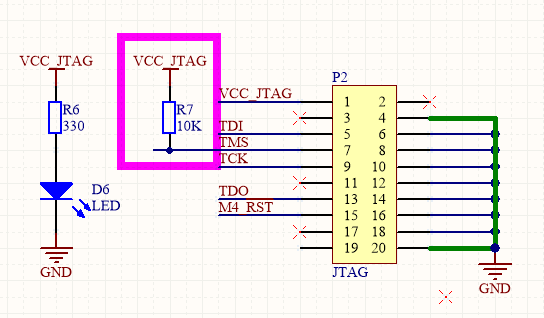

JTAG的接口电路是按照买的一块开发板做的，芯片是一样的型号。不知到问题在哪儿了~希望能解答~

创建工程时发现，includes中缺少期望中的tm4c123gh6pmi.h   ，而g工程里多了一个tm4c123gh6pm.c。

编译空的main没有错误，Debug时提示：the project bai is not compatible with any CPU in the target configuration.

pm和pmi有本质区别吗…

 想要用该芯片写一个实时时钟，用来指定日期上传数据包，需要RTC例程参考一下。希望有的朋友能发一个，先谢谢了

我想使用TM4C123的滴答时钟系统，但是发现找到的systick时钟的相关函数，但是我不知道计数值的对应关系

#if defined(TARGET_IS_TM4C123_RA1) || \
defined(TARGET_IS_TM4C123_RA3) || \
defined(TARGET_IS_TM4C123_RB1) || \
defined(TARGET_IS_TM4C129_RA0) || \
defined(TARGET_IS_TM4C129_RA1)
#define ROM_SysTickValueGet…
