一款嵌入式产品带有蓝牙连接功能，MCU采用CC2652RB(带BLE功能、RF_P/RF_N管脚)方案，BLE蓝牙Balun电路设计如下图；
PCB Layout布线如下图；
*上述电路设计和PCB Layout设计方案以前均做过P板实机测试过，结果OK，BLE蓝牙连接距离可达25m以上稳定性没问题)
近期试作P板时，为了控制Balun电路阻抗保持在50Ω，PCB工厂对Balun电流走线线宽做了调整[13mil(0.33mm)→4.3mil(0.1mm…
一款嵌入式产品带有蓝牙连接功能，MCU采用CC2652RB(带BLE功能、RF_P/RF_N管脚)方案，BLE蓝牙Balun电路设计如下图；
PCB Layout布线如下图；
*上述电路设计和PCB Layout设计方案以前均做过P板实机测试过，结果OK，BLE蓝牙连接距离可达25m以上稳定性没问题)
近期试作P板时，为了控制Balun电路阻抗保持在50Ω，PCB工厂对Balun电流走线线宽做了调整[13mil(0.33mm)→4.3mil(0.1mm…
电路板为我们自行设计的电路板，用上了cc2652rb的芯片，电路板上所有的电压3V3都正常，但是板子上的VDDR和DCOUPLE也都是3.3V，想问下这种情况可能是芯片没有焊接好出现的情况嘛，或者出现这种情况的原因是什么，该如何排查问题？
用两个LP-CC2652RB，一个发送一个接收，发现接收不到对应的包。两个板子直接跑例程是可以收到包，但就是在SmartRF里面收不到。
您好，我目前想要实现cc2652存sd卡的功能，但是现在遇到了一些问题，这是我自行设计的板子
我使用了sdk中的fatsd例程，并将对应管脚改成了我自己的板子对应的管脚
，但是在烧录完成，程序运行过程中还是看到串口有报错
想问下该如何解决这个问题， sd卡也是fat32格式
TI工程师以及各位达人师兄：
我们采用CC2652RB进行开发的时候，需要进行50us的精准定时，并且在定时中断里面做简单处理，比如IO口输出电平反向。
我发现在连接开发板进行调试运行的时候，精准定时出来的波形很完美，几乎没有误差
但是当断开调试器，正常运行的时候，却发现定时误差非常大，发现定时的周期非常不稳定，波动在10us ~ 120us之间
请问，调试模式和正常工作模式的区别在哪里呢？
我们可以通过相关的配置来解决嘛？
TI工程师以及各位牛兄：
我们采用CC2652RB进行开发，硬件上增加了外部32.768KHz的晶振
文档里面说需要在ccfg.c文件中进行配置， 因为使用的.syscfg方式进行外部设备配置，里面找不到相关的选项
请教这种情况下如何进行设置？
另外，我们可否设置将Timer的时钟源设置为外部晶振？
烦请解答，谢谢！
我需要使用CC2652RB（或者是其他器件）实现一个发射器和多个接收器，接收器分布在空间中不同位置，同时接收发射器传送的数据。
我的理解是，这种情况下需要使用广播
我在TI官网上看到有Broadcaster模式，能够实现非广播通道的数据传输。但是simplelink貌似仅提供peripheral和central的例程。
>>>请问我应该去哪里找broadcaster的例程？
>>>如果没有，个人开发者能否通过API实现broadcaster功能…
我想测试CC2652RB的最大传输带宽，已经将通讯间隔在ccs中设置成最小的7.5ms，CC2652RB的单次最大传输数据量为247个字节，请问怎么设置一次通讯中蓝牙传输的次数（即一次通讯中能完成多少次247字节数据传输）

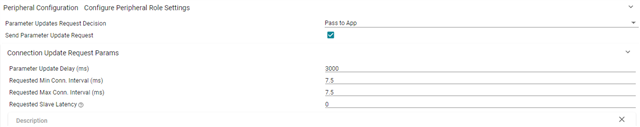

我在自己的电路板中设计加入了CC2652RB芯片并能正常工作，想问一下怎样才能将蓝牙传输的带宽设置到最大，目前测量的带宽只有38KB/s左右，但是理论上是否是能达到1MB/s。目前的部分蓝牙设置如图所示：
CC2652RB开发板与自制版ADS1299相连，之前是通过串口传输数据，现在想要通过无线连接传输数据。有没有好的建议，或者说有没有CC2652RB开发板和电脑无线实时通信的示例
在和电脑连接时需要输入pin，请问初始的pin是多少
目前能设置的最低间隔为1ms，若输入0.5则会报错。如果想要0.5ms触发一次计时器请问应该如何操作
，在CC2652RB的sdk中包含了PIN.h,在CC1352P7的SDK中没有包含PIN.h，请问应该如何处理，解决报错
