为什么我在调试时总是出以下警告（复位引脚与调试器未连接，连接时搜索不到CC1310芯片）
Warning:Failed to halt at ox00004828 after bootloader, forced stop at ox1000048
为什么我在调试时总是出以下警告（复位引脚与调试器未连接，连接时搜索不到CC1310芯片）
Warning:Failed to halt at ox00004828 after bootloader, forced stop at ox1000048
1.以pinStandby_CC1310_LAUNCHXL_tirtos_ccs为例，例程是怎么配置时钟的，哪里配置了分频数，以及各个时钟的频率？
2.sleep()和Power_sleep()在使用时有什么区别？
3.当单片机进入standby之后，是怎么唤醒的？没有看到对RTC的配置？
CC1310 ccs如何生成用于批量生产的hex文件？需要哪些设置？
out文件能否用于批量生产？
CC1310 LBT发射功率能通过软件改变吗？如果是固定的，发射功率是多少dbm？
请问CC1310在high speed mode下，如何将输出功率配置在-10dBm与0dBm之间。

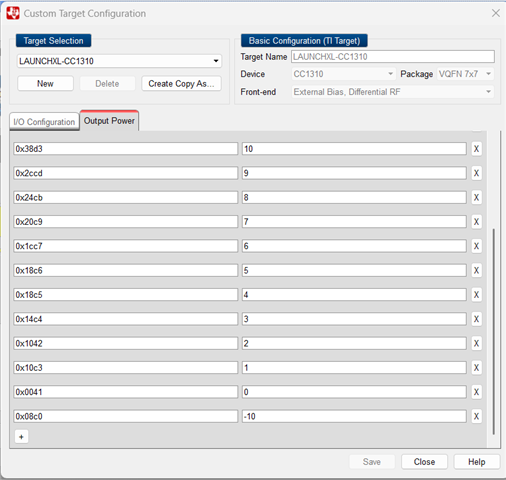

我在smartrf studio7中只找到了-10dBm与0dBm对应的16进制.txpower setting。
| Arabic | Hebrew | Polish |
| Bulgarian | Hindi | Portuguese |
| Catalan | Hmong Daw | Romanian |
| Chinese… |
CC1310F128这款芯片的一些问题：
1. 使用EasyLink应用层在调用EasyLink_transmit函数发送无线数据时，可不可以指定发送的时间总长，比如说固定一个相对于发送开始的时间节点结束发送这个操作，如果可以的话，应该如何配置或者修改呢？
2. 在使用两套同样频段的收发设备同时在做通讯测试，接收端会有偶发的数据接收错误情况发生；但是单套收发设备测试是没有这个问题的，想问一下这个问题可能会是什么原因导致的呢？如果可能是同频收发有干扰的话，有什么方法可以避免呢…
使用SmartRF flash Programmer 2 对cc1310下载程序以及设置次地址时，好像有冲突问题，我先将次地址设置为 00 00 00 00 00 00 00 01并且写入CC1310，在将程序下载到CC1310，这时，我再次读取次地址又被恢复为FF FF FF FF FF FF FF FF
我注意到hsm的默认发射功率为：“.txPower = 0x23F,” 我有几个问题想请教一下：
1：我不清楚这是多少dbm，我在smartRF中查看了不同功率下并没有与0x23F对应的值。
2：因为我希望使用hsm模式时通过减少发射功率来降低功耗，是否可以直接使用smartRF中对应的值来替换
CC1310F128RSM的芯片第5，6引脚搭配的晶振，从官方开发板看是32kHZ晶振，这个32k晶振能否用32.768kHZ晶振代替，起振电容可以按照32.768Khz晶振匹配吗

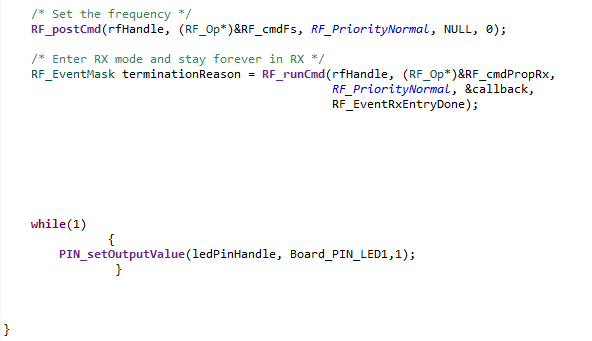

这是rfpacketRX例程，我想在未实际接收数据时进行一些其它操作，但我发现主函数中的while(1)并不会执行，例如在while中点灯失败，代码放在rf_runcmd命令前则可以执行，我不太明白这是为什么以及如何去实现
刚接触软件不久，也没使用过TI的单片机，如果我提的问题不是很专业，还请见谅，我在rfWsnConcentratorOadServer_CC1310_LAUNCHXL_tirtos_ccs的基础上修改，用串口发送指令的方式替代按键功能，去掉了display，在使用oad_write_bin.py脚本时，窗口显示ser.read()超时，也可能单片机UART_read()就出问题了，debug模式下在运行脚本后报错，无法进一步调试，使用串口助手配合debug模式可以正常运行…
像标题所说的我希望多组设备一对一传输，多个发送端放在一起，多个接收端放在一起（在同一块电路板的尺度上），在High Speed Mode下以约3.2mbps速率进行连续的数据传输，
1：我想了解这种使用情况是否能稳定传输；2：我该如何减少每组设备间的干扰；
我了解到在使用High Speed Mode模式时是8-fsk，3：那么他的信号带宽bw是多少，我该如何使用rfpacketER例程来调整SmartRF_settings中的相关参数来使用hsm呢。
注意到hsm下有效数据速率取决于数据包中的有效数据长度…
芯片(更具体型号是CC1310F128RSM)进入休眠状态后（比如standby），该怎么操作能够重新给芯片烧录程序，需要用什么工具。
能否通过内置bootloader，使用UART串口烧录？如果可行操作方法和步骤是什么，需要用什么工具。
通过GPIO唤醒芯片，是在idle、standby、Shutdown模式下都可以唤醒吗，比如我使用DIO_4引脚，拉低后能唤醒芯片吗。
使用rfListenBeforeTalk例程，在调用 RF_runCmd(rfHandle, (RF_Op*)&RF_cmdNop, RF_PriorityNormal,&callback, 0);会执行发送。可是我的模块存在外部PA和LNA，在执行LNA检测的时候，应该通过IO把LNA打开，PA关闭，然后再发送的时候需要关闭LNA，打开PA再延迟几个毫秒，执行发送，请问应该怎么实现这个功能？
是因为sram空间不够导致的吗？请问如何解决？
报错如下：#10099-D： program will not fit into available memory, or the section contains a call site that requires a trampoline that can't be generated for this section. run placement with alignment fails for section…
使用rfWsnNodeIntFlashOadClient_CC1310_LAUNCHXL_tirtos_ccs例程，是否可以同时使用NVS_FLASH实现掉电保存，为什么我配置好HAL_IMAGE_A和HAL_IMAGE_B以及NVS_REGIONS_BASE的地址之后，NVS_open()之后合并bin文件烧录成功后，无法实现NVS功能？
rfWsnNodeIntFlashOadClient_CC1310_LAUNCHXL_tirtos_ccs例程，单步调试时分别在display_open()函数前后打断点，会出现停顿，多执行几次可以，但正常运行时只执行一次，就会死在这，看上去就是打开失败的现象，换成UART也是一样的情况，我在rfWsnNode例程中使用不存在这个情况，是哪里的配置出现问题了吗？
1. cc1310 LBT如果RF_cmdCountBranch.counter倒计数到0了检测信道仍不空闲，是会强制发送还是就不发送了？能否倒计数结束不管信道是否空闲都发送？
2.LBT每次检测信道，中间有无延时？延时能否赋随机数？这样可以进一步减少碰撞
CC1310 低频 32.768KHZ晶振频率不准确，导致休眠计时不准确，修改负载电容也无法解决，频率始终都是在31KHZ左右，晶振没有问题，我是按照TI推荐采购的晶振，有什么解决办法吗?
现在项目是这样的，多个传感器需要向同一个接收器发送数据，为了解决发送时的冲突，某个传感器发送之前先检测空中RSSI，如果有RSSI，则暂不发送或延迟发送，但检测RSSI，需要sniff进入接受，如果收到合适的数据包，就起来接受完整个数据包，这样功耗就上去了，能否只接受RSSI，即使有合法的数据包也不启动接受？
或者针对以上场景，能否有更好的办法？
谢谢
我想用CC1310做一个无线系统的开发，在我们的系统中可能有很多个CC1310，例如32发送 32个接收，一对一的发送和接收，我们可能会使用大约3.2MBPS的数据传输，请问在保证这个传输速度的情况下，能实现在同一个空间多个无线数据的接收和发送么？是否可以在CC1310的代码里能够实现某个CC1310和另外一个CC1310固定配对，其余的也固定配对。
参考rfWsnNode和rfWsnConcentrator例程，采集器将接收到的数据通过串口发送到串口助手，节点代码将发送函数改为CCA发送函数，两个节点通过一个拓展坞同时上电，就会大概率出现只有一个节点的数据，本想通过用串口助手观察节点日志，但是一打开任意节点的串口，数据就会恢复显示，有猜测是信道冲突，或者休眠的，但是无法调试和打印日志，现在无法定位问题，是否可以提供一些方向或方法？
cc1310 怎么设置能使得ad检测不受供电电压影响？或者能检测供电电压吗？
当使用同一个硬件串口时，UART和Display的API好像不能同时存在，可以给我一个明确的回答吗？我需要用串口接收数据，但是想显示字符串，用不了占位符的话，转换数据就很麻烦，有其他方式吗？
