关于CODECAIC3106芯片的读写错位问题（C6746 DSP平台）
使用C67平台在对芯片进行硬件复位之后再次进行软件复位，此时所有的寄存器的值为DataSheet上的默认值，之后会将所有的寄存器读取回来，发现返回来的寄存器默认值存在错位的情况，如DataSheet上寄存器的默认
值：Register 2/3/4的默认值为0x00,0x10…
关于CODECAIC3106芯片的读写错位问题（C6746 DSP平台）
使用C67平台在对芯片进行硬件复位之后再次进行软件复位，此时所有的寄存器的值为DataSheet上的默认值，之后会将所有的寄存器读取回来，发现返回来的寄存器默认值存在错位的情况，如DataSheet上寄存器的默认
值：Register 2/3/4的默认值为0x00,0x10…
看数据手册，里面写了一个公式：H(z)=(N0+N1*z-1)/(32768-D1*z-1)，这里面这个H(z)是ADC采样频率吗，比如我的ADC采样频率是48KHz，那么这个H(z)=48000吗，另外这个公式中的z-1表示什么意思，文档中只说了N0，N1，D1三个参数通过寄存器设置，但是这个z-1怎么设置？
我想实现如下功能：通过麦克风输入把音频数据通过aic3106的i2s的dout引脚输出到主控芯片，同时把录入的音频通过主控芯片i2s输出到aic3106的LEFT_LOP和RIGHT_LOP上。
请问aic3106支持这种一边录音一边播发录音的功能吗，如果支持，路径要怎么设置，需要设置哪些寄存器。
我使用带麦克风的耳机接入mic3r，但是在dout引脚没有检测到任何数据。操作寄存器的流程如下：
1. 选择页0.
2. 软件复位
3. 设置时钟采样率等。
4. 断电DAC，寄存器37设为0x00
5. 设置寄存器107为0x08
6. 设置寄存器15，16增益0xf6
7. 设置寄存器19，22上电
8. 设置寄存器17，18到ADC
9. 设置寄存器25为0x80
然后对麦克风讲话，发现dout引脚没有任何数据
如果先设置寄存器15为0x00，即左ADCPGA不静音，然后在寄存器19中，给左ADC通道上电，每次都会失败。
同样，如果先给左ADC通道上电，能成功，但是设置寄存器15为0x00，即左ADCPGA不静音，就会失败。
感觉两者的状态只能是如下几种：
1. ADC通道上电成功，ADCPGA必须静音
2. ADCPGA不静音，ADC通道上电失败
主控使用MT7620，为I2S从模式，3106声卡为I2S主模式，外部晶振为24M，已经量产，在10万台机器中，当声卡不停切换采样率播放，有些机器会几率性出现没声音问题，现象为有I2S波形数据但是没声音，这时需要软重启才会恢复，当出现没声音时，i2c操作也是正常的，内部时钟的配置如下图所示，出现没声音时怎么处理才好？
如题，我们已经将硬件电路上MICBIAS引脚与后级电路断开，但是测量芯片MICBIAS引脚电压始终为0
Page 0 / Register 25: MICBIAS Control Register该寄存器设置为0x80和0x40（即设置2.5V和2V），测量MICBIAS引脚电压都为0，耳机插上不插上都是0
请帮忙看下是什么原因，谢谢
附件是我的原理图，目前有个问题：
插上带麦克风功能的耳机是否可以把扬声器关掉(J4)，目前电路使用耳机无法把扬声器关掉，请帮忙看下是什么原因？谢谢！！
TI的工程师您好：
我们的会议音频产品使用的aic3106作为codec，产品采用了2路mic输入，一直使用的是lin1L和lin1r作为模拟通道输入。最近有客户反馈，一个mic接入采集卡，另外一个mic不接入采集卡，当很大声音对着一个mic喊话时，另外一个mic也能录到声音。
接到用户反馈后，我们还原了使用环境，并重现了问题。通过示波器只量到了一路模拟信号输入，但i2s的数据线上2路都有信号。进一步测试发现，大声说话时的信号饱和被削波了…
我使用3106芯片两路差分的adc通道（LINE1LP/LINE1LM,LINE1RP/LINE1RM ），然后48k双声16bit(最大数据可达2^16=32768)道通过i2s协议传输出来，发现接收到任意一路adc通道的数据超过9000数值数据就会串到另一个声道去，原有的声道音频也不正确。低于9000音频数据就对的，也不会出现串音的现象。
以排除硬件串音，同时屏蔽3106的其他adc通道，软件端disable。
为CODEC和ADC配置PLL或时钟方案似乎是一项艰巨的任务。由于PLL的设计是为了接受广泛的输入时钟，无论是常见的还是不常见的，有很多方法来配置它，这样做很容易迷失方向。这就是为什么我们有一个PLL CODEC/ADC Calculator，帮助您确认您的PLL配置！
Audio CODEC/ADC PLL Calculator可以在这里找到：
要开始使用这个工具，里面有一个Table of Contents，它提供了设备系列及其各自的PLL/Clock…
在一个系统中产生噪音的原因有很多，下面列出了最常见的原因（不按特定顺序排列）：
1、带外噪声
2、PLL配置不正确
3、ASI（音频串行接口）配置不正确
4、地平面噪声耦合
5、电源
带外噪声是一个非常常见的问题，通常不考虑。带外噪声是由CODEC/ADC内的数字切换产生的高频噪声。当将模拟输出连接到D类放大器时，这种噪声会被混叠到音频频带并影响输出。带外噪声可以通过在模拟输出端增加一个截止频率约为30khz的低通滤波器来解决。
在CODEC/ADC中错误地配置PLL和ASI也会导致噪声问题。PLL和ASI总线都提供了以多种方式配置的能力…
大家好
我使用的是TLV320AIC3106 我想在不进行音频采集或播放时让芯片进入低功耗模式，查阅资料，低功耗相关的是旁路，没有看懂，请问有了解相关情况的吗？
谢谢
Hi，大家好
我用的am3354，SDK版本：ti-processor-sdk-linux-am335x-evm-04.00.00.04
codec：TLV320AIC3106 功放：TPA311D1PWP
播放声音时，第一下会有爆破音，修改内核代码 sound/soc/soc-core.c ==> pmdown_time = 0 改为 pmdown_time = 无穷大
开机第一次播放由爆破音…
我用到的是数字MIC+TLV320AIC3106+dsp6748，所给数字MIC的时钟为128*Fs，为过采样。但数据到3106后怎么才能将之频率降采样为Fs呢？假设3106跟dsp的通信频率为Fs（随意设为16k）
TLV320AIC3106如何配置数字mic
本公司一直在使用TI的audio codec芯片TLV320AIC3106，I2S 模式，8K ADC/DAC录音放音使用都没有问题。近期本人在修改配置使HPLOUT、HPLCOM、HPROUT、HPRCOM作为单端输出时，出现以下问题，以下是相关配置和问题，希望给予相关解答。
配置如下：以下配置都选择page0
1、配置7号寄存器 0x0a，左DAC播左声道数据，右DAC播右DAC数据。
2、配置37号寄存器0xC0，左DAC上电、右DAC上电。
3、配置41号寄存器0xC0，左DAC选择连接到DAC_L1…
如果用TLV320AIC3106做语音提示装置，要求3W输出功放，具备手动音量调节功能，通过标准3.5mm音频插头接入，有没有相关的参考设计，除DEMO板的设计以外的。
TLV320AIC3106的HPROUT和HPLOUT输出，需要外接0.5W的耳机功放，有没有相关的功放芯片和电路推荐。
TLV320AIC3106芯片的HPROUT和HPLOUT的输出功率有多大？这里如果外接功放怎么接？
我使用TLV320AIC3106进行音频采集时出现直流偏移现象，因此我打算设置高通滤波器来去掉直流偏移。
我设置了 page0/register12 为0xA0，得到一个高通滤波。但是，我发现这个寄存器只能设置三种高通滤波，最小的经计算得到206Hz。
我希望保留50Hz~206Hz的音频，因此这种方式是不可行的。我打算使用page1来实现自定义的High Pass。我使用软件得到一个结果，如下：

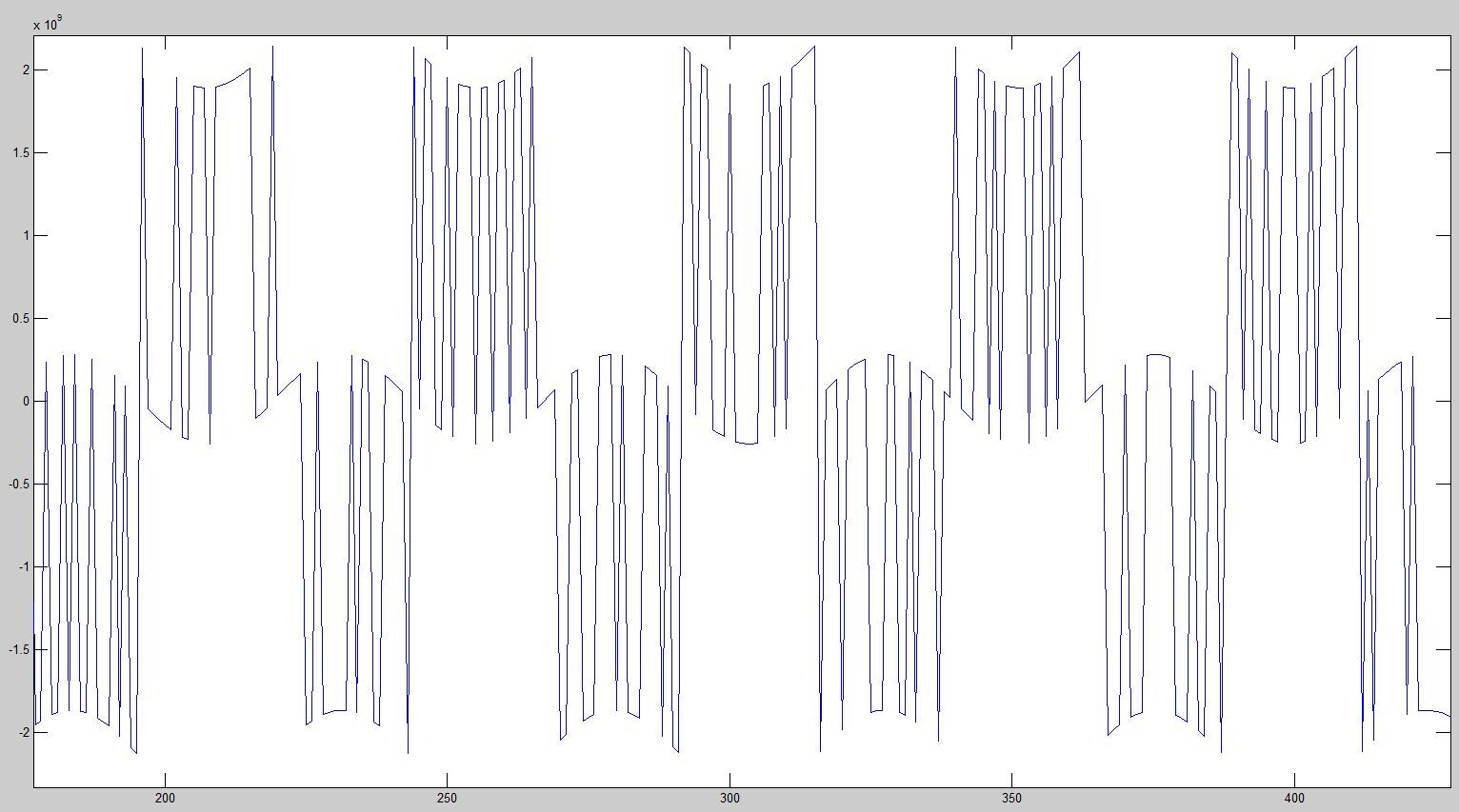

…用 TLV320AIC3106 音频芯片ADC 采集正弦波，采集到的32位int型数据点的波形如下图所示： 为什么不是正常的正弦波呢？
