器件型号：TPS552892-Q1 工具/软件：
您好团队：

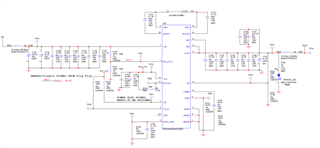

在我们的设计中、我们将使用 TPS552892QWRYQRQ1 IC 进行降压/升压应用、所以您可以查看它。
输入电压：5V 至36V
输出电压：5V
Iout：3A
我想知道功率耗散从 IC .
此致、
Tirthal Patel
工具/软件：
您好团队：
在我们的设计中、我们将使用 TPS552892QWRYQRQ1 IC 进行降压/升压应用、所以您可以查看它。
输入电压：5V 至36V
输出电压：5V
Iout：3A
我想知道功率耗散从 IC .
此致、
Tirthal Patel
嗨、Mulin、

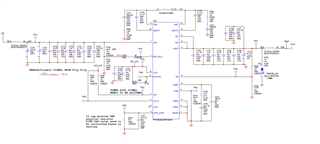

请查找包含注释的更新设计文件：
建议将 R151更改为150k Ω、以防 Vin 网络存在压降且 VIN 为5V。
-->已将部件更新为150K。
将 C145更改为10nF。
-->为什么我们需要将其更改为10nF,任何特定的原因?
根据反馈添加了
建议在 SW1和 SW2中保留 RC 缓冲器。 330pF + 2.2 Ω(1206)。
-->将电容值更新为与 EVK 相同的2200pF。添加了2.2 Ω(1206)
建议在 Vin 和 Vout 引脚中使用0402 0.1uF 电容。
-->从0603更新0.1uf 到0402的 Cap 封装。
建议的补偿参数：5K+10nF//100pF。
-->增加了5.1k+10nF//100pF。
您能否根据开关频率值 Vin 和 Vout 的引脚6 fsw 和电容值进行确认？？？
它是否需要任何输入 EMI 滤波器？
此致、
Tirthal Patel
嗨、Mulin、

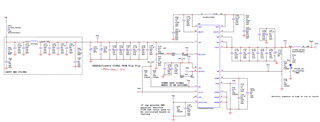

关于 EMI 滤波器、我们采用了 LM61460AASQRJRRQ1器件中的参考。
另外、为了强调一下、我们不会根据我们设计的相应电流检测功能来使用该功能。
您能回顾一下吗？
此致、
Tirthal Patel
尊敬的 Tirthal：
对我来说、EMI 滤波器看起来不错。
PG 和 CC 引脚为开漏连接、因此它们应通过上拉电阻器与 VCC 而不是 EXTVCC 连接。
2.建议焊接 EN 下拉电阻。
建议将 MODE 与 VCC 连接以选择 FPWM 模式、从而在所有负载下保持恒定的开关频率。 或保留以下电阻进行模式选择。
4.遵循布局指南。
BRS、
布莱斯
您好：Bryce、

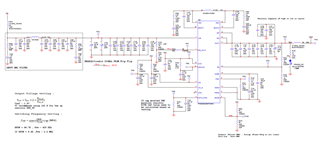

我已经根据分享的反馈更新了设计文件你可以有一个外观,
对于 EN 引脚、我们提供安装在设计的其他部分上的下拉电阻。
此致、
Tirthal Patel
