芯片TMS570LS1227。需要把mibspi3的NCS1设为gio输出（mibspi3的其他引脚正常用于mibspi通信）
HCG配置如下
程序：
//初始化 gioInit(); mibspiInit(); //设置mibspi3的NCS1为高 gioSetBit(mibspiPORT3,PIN_CS1,1);
目前没能正常起作用，想排查下是否是软件问题。请问配置和程序是否正确…
芯片TMS570LS1227。需要把mibspi3的NCS1设为gio输出（mibspi3的其他引脚正常用于mibspi通信）
HCG配置如下
程序：
//初始化 gioInit(); mibspiInit(); //设置mibspi3的NCS1为高 gioSetBit(mibspiPORT3,PIN_CS1,1);
目前没能正常起作用，想排查下是否是软件问题。请问配置和程序是否正确…
程序仿真进去可以运行，但是将程序通过bootload刷写进去，无法运行，通过仿真观察到，程序一直卡在了_c_int00 中 memoryInit（）的while循序中。如图所示，寄存器信息解释为Memory self-test is not completed，并通过MINISTAT存储器可以看到具体是哪几个驱动设备的memory初始化失败，但是失败的原因是什么呢？跳过这个函数运行程序是否会有问题…
在HALCoGen里面使能SCI设备，设置完中断后生成的代码依旧没有中断函数，如下所示：我该怎么办？我是按照例程里面的方法来的。
static const t_isrFuncPTR s_vim_init[128U] =
{
&phantomInterrupt,
&esmHighInterrupt, /* Channel 0 */
&phantomInterrupt, /* Channel 1 …
如题，希望使用TMS570LC4357的EMIF按页读取模式（NOR Flash Page Mode），时序如下图所示：
使用片选CS4，对应起始地址为0x68000000，HCG配置如下图所示：
请问，按照上述配置，生成代码后，在应用程序中执行
DOUT[0]=*((short *)0x680000xx);
DOUT[1]=*((short *)0x680000xx);
DOUT[2]=*((short…
在使用TMS570LS3137 处理器时，发现复位后部分EMIF引脚（例如EMIF_nCS[3]）会输出高电平，直到程序运行到将其配置为IO模式，才恢复到正常的电平。我在程序的_C_init00入口处直接进行相关引脚的初始化，依然会有高电平的脉冲输出，不过量级都是1ms左右（例如EMIF_nCS[3]可控制在400us左右，其他可能还是1ms左右或者部分消失），我想确认下，能不能通过什么配置处理让其直接不输出高电平脉冲，一直输出低电平？
请问TMS570LS1227的CAN能否实现停止发送呢？我看其他芯片有类似的功能，可以强制停止当前正在重复发送的数据，并清除缓冲器里的数据。请问这个芯片有没有这个功能呢？多谢！
Does TMS570LS1227 CAN has the function which can stop frame sending in Can Core? I found other Microcontrollers have this sort…
之前使用F2812的MCBSP接口与一个音频芯片通信时，MCBSP接口的数据是可以连续发送的。
以为TMS570的MIBSPI接口与F2812的MCBSP接口是兼容的。
通信时，软件连续发送数据，示波器上发现每组数据（16位）发送后，需要等2个clk之后，才能再发下一个数据。请问，是否可以将该2个clk去掉，这2个时钟还是必须的等待或准备时间？
PS：MIBSPI配置：主，3-pin模式；
数据格式：16位，Wdelay=0，Parity enable=未使能，16400（kHz）；
TG组…
tms570 10106使用DMA进行spi通信过程中，spi作为主设备，在spi通信结束后，dma得块中断标记已经有了，且dma的statu寄存器为0，但是pend寄存器却一直为1；导致那个dma一直处于pend状态，请问，这个时候pend不应该是0吗？？ 具体配置及实现见下文：
1、在spi使能之前配置dma使能，包括发送使能和接收使能。
2、发送端spi dma配置：
//dma配置
sCtrl.eChan = DMASendChan; //发送DMA通道号
sCtrl.dwSrc =…
4207只能使用 F035API么？
执行代码为
Erase_flag = Flash_Erase_Sector_B((UINT32*)START_ADDRESS,4,FLASH_CORE0,FLASH_SECT4,40,(FLASH_ARRAY_ST)FLASH_CONTROL_REGISTER_ADDRESS);
START_ADDRESS = 0x20000
要擦除bank0 的Sector4 ，大小随便写的
FLASH_CONTROL_REGISTER_ADDRESS = 0xFFF87…
大家好，我用CCS7.2烧写程序时出现如下错误：
红色部分的字为：

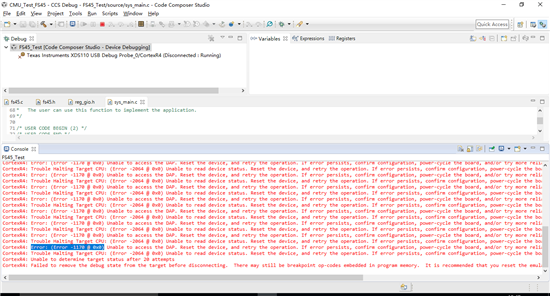

CortexR4: Error: (Error -1170 @ 0x0) Unable to access the DAP. Reset the device, and retry the operation. If error persists, confirm configuration, power-cycle the board…
我最近一直在调试使用TMS570LS3137上面的FlexRay功能。
之前在官调试有五个节点的demo，现在我自己创建了两个节点Node1和Node2。
用来发送一些较大的数据。 我在Node1中初始化了4个127字长的buffer.用来发送数据， 4个127字长的buffer.用来发送数据。同样，在Node2中也设置了4个127字长的buffer.用来发送数据，和127字长的buffer.用来接收 Node1的4个发送buffer…
Hi jian liu,
首先如果你想使用例程，快速实现UART_BOOTLOADER的话，不建议你修改，先用官方例程实现你的功能，理解UART_BOOTLOADER的流程；
如果你要修改，思路如下：
1. 首先在例程的bl_main.c的主函数中，sciInit()里即配置了相应的SCI1作为下载程序接口；
2. sciInit()的实体函数在hw_sci.c文件中，在sciInit()中你可以配置波特率，对应的SCI Pins等。
sciREG1->BAUD = ((unsigned…
大家好！我在用HalCoGen里配置TMS570的PWM输入捕获功能，调用void capGetSignal(hetRAMBASE_t * hetRAM, uint32 cap, hetSIGNAL_t *signal)获取捕获的周期的占空比，调节输入信号的周期和占空比，可以实现准确测量。当断开输入的PWM时，发现调用void capGetSignal(hetRAMBASE_t * hetRAM, uint32 cap, hetSIGNAL_t *signal)得到得的值还是断开前的数值，请问软件上怎样做可以检测这种断线故障…

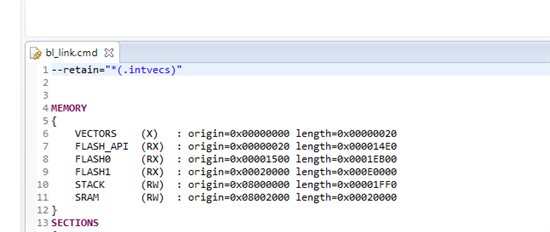

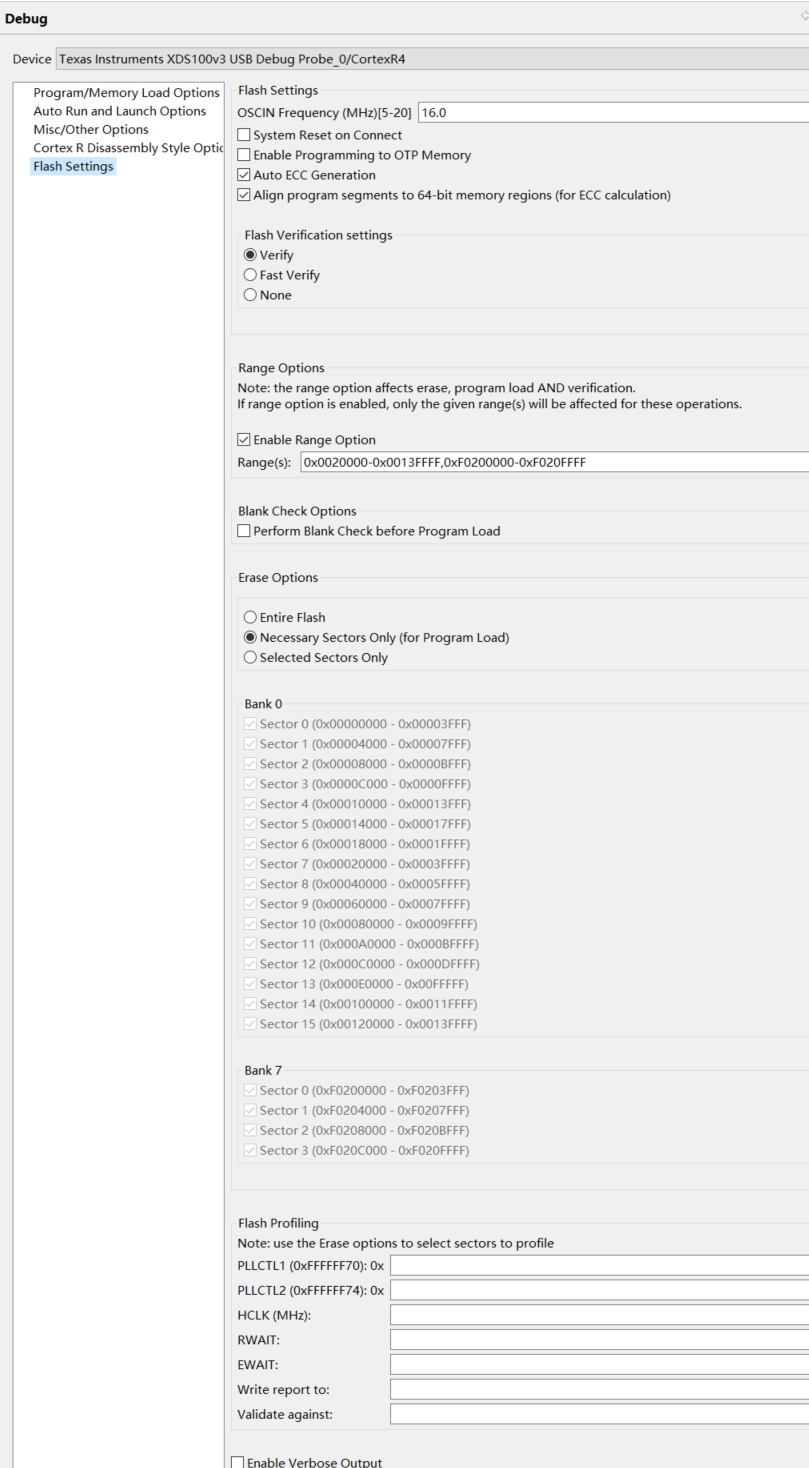

一个TMS570的CCS工程，它的cmd文件配置成带有Bootloader的。bootloader工程0-0x20000的地址区间。下图1就是Bootloader的cmd文件配置

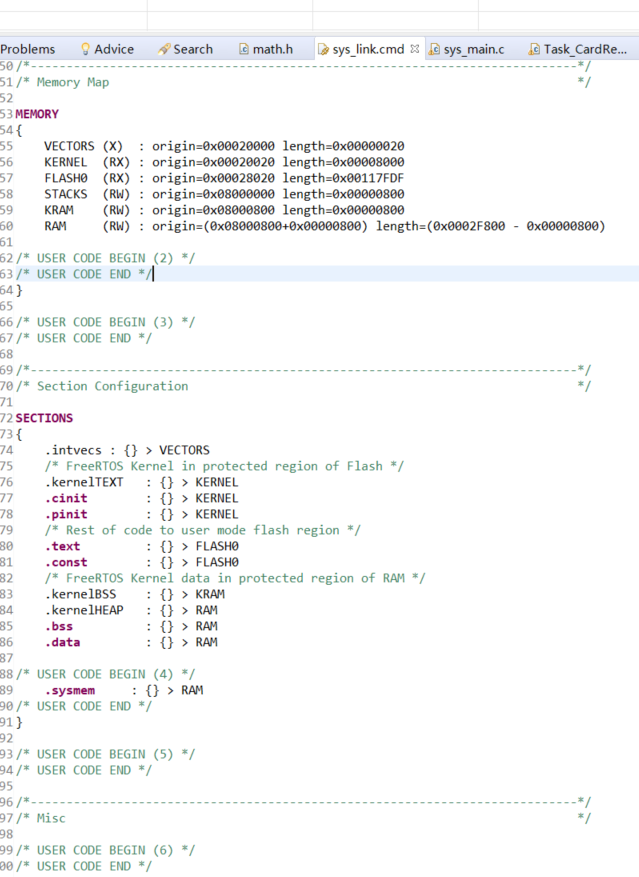

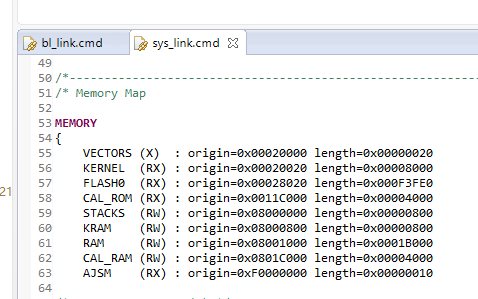

。图片2就是应用程序的cmd文件配置
。我现在想直接启动应用程序，因为它的地址是从0x20000开始的故启动不起来，我手动输入PC指针值0x20000（如图3）

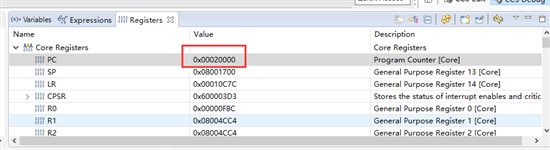

，然后运行应用程序，程序就卡死在此处（如图4）
Hi Lily,
采用eTPWM硬件触发ADC采样，主要配置三点：
1， PINMUX的PINMMR，即在PINMUX页面配置使能相应外设Peripherals，并在Special Pin Muxing中使能相应的“Use Alternate ADC “Trigger Option””；
2，ETPWM的SOC Interrupt Event Selection，使能ADC SOCA，及配置SOCASEL寄存器；
3，ADC的触发源配置，即ADC1 Event…
根据FLASH201的reference guide文件中的擦除的流程来操作flash，调用API的函数后，程序就跑飞了。并且例程中的操作也是这样写的，那我的操作步骤应该没有问题。但是程序为什么会跑飞呢？求大神解答Ծ‸Ծ
经销商手里都没有货，如果应用这块芯片，还要从原厂拿货，这个周期会很长。
经销商手里没有货的原因是不是TMS570系例芯片将要停产了？还是因为应用的客户不够多？
我公司正研制一套车载控制设备，核心处理器使用的是TMS570LS3137芯片。目前测试中发现该处理器使用CAN总线发送数据时偶尔出现发送不出去情况，情况较严重，很容易通过CAN调试器监测出来。具体情况如下：
1） 总线波特率设置为500K（1M也试过，存在相同问题），每秒钟整个系统大约发送300帧数据。
2） 整个系统CAN通信板卡总共10个，其中使用570芯片做处理器的有4个板卡。
3） CAN帧ID使用扩展帧方式…
Hi Qingwei,
1， 你如果想在线调试应用程序，则需要将应用程序的cmd文件里的首地址改为0x00000000，单独调试，应用程序调试好后，再根据第2步下载进去；
2， 完成应用程序的单独调试后，再通过Bootloader将应用程序下载进去。此时，Bootloader的起始地址为0x00000000，而Bootloader里的跳转地址跟应用程序里的起始地址一致即可，但不能再在线调试。板子重启后，程序即从Bootloader跳转至应用程序执行。
你好，我现在在做关于bootloader相关的，遇到一个问题就是FlashDriver。这个是指F021_API_CortexR4_BE_V3D16.lib这个库吗？这个库怎么能以hex文件的形式加载呢？
大家好！我有2个问题想请教大家一下：
（1）我想在TMS570上用软件分别实现热复位和冷复位？请问怎样操作，用案例提供参考吗？或者在HALCoGen里可以直接生产相关函数吗？
（2）我想测试ESM模块，怎样在软件上让该模块强制输出一个错误信号？在HALCoGen里可以直接配置测试相关函数，用来调用吗?
麻烦大家有空指教一下，谢谢！
Hi yuanqiang,
1. 就F021库而言，毋庸置疑，你应该选择F021_API_CortexR4_BE.lib。 BE和LE分别指大端序和小端序，Hercules系列产品中，TMS570系列为大端序，RM系列为小端序；
2. 上面警告为路径的问题。cmd文件你可以参考附件的cmd内容进行修改。另外，在你导入CCS工程时，不要勾选Copy projects into workspace。否则，--library= ..\..\..\lib\F021_API_CortexR4_BE.lib有可能报路径错误…
使用F021 Flash API实现flash的擦写等功能，但需要将flash的相关代码定位到RAM中。
请问，如何把lib文件中的函数定位到RAM中呢？
大家好，我想把官方给的TMS570L04的CAN 的bootloader 移植到 TMS570LS0232上，在执行CAN_COMMAND_DOWNLOAD命令过程中，程序卡在BLInternalFlashStartAddrCheck(g_ulTransferAddress, g_ulTransferSize)里出不来。该函数已经被我改了，如下：
uint32_t…
