您好！MSP430F149IPMR芯片 之前订单S正常编写程序运行，近期的底部AE表示 为何写不进程序，请问代码S跟AE是存在什么区别，请帮忙分析！
明明在h文件中有声明但是也会报错，查了一些资料，需要添加cmd文件，也添加了，但是还是没有成功，谢谢
我用MSP430F149单片机做模数转换，3.3v供电，如果ADC启用内部2.5v基准，消耗的电流是15毫安，如果是外部基准2.5v消耗的电流只有5毫安，为什么会有这么大差距
根据手册，在使用2.0v时，最安全的是使用4Mhz。
但是当电压2.0v时，也可以使用硬件晶振8Mhz。
按目前配置会出现重大隐患吗？还是只要正常启动（起振）就没事了？
还是硬件可以使用8Mhz，软件进行分频到4Mhz就可以了?
还是我理解有问题，请指正一下。
无法下载，显示
JTAG communication initialization.... failed
Verifying Security Fuse .................... failed
现在有一个新的的开发，我之前用的16k的253空间不够了，想换一个空间更大的。
目前选时msp430f149，空间够大，好买，价格也便宜。
但是我看有人说新的开发不推荐用149了。
请问有没有其他的型号推荐？
不需要片内AD。价格在10多元左右，至少32kflash。
谢谢！
你好！
在IAR5.3中的工程：按键中断检测可以正常工作，但是在CCS12中新建一个工程后，Build ALL 后进入DEBUG运行后，程序无法检测到按键中断。代码如下：
请问：IAR工程移植到CCS中是需要做哪些修改和注意点?
/***************************************************
程序功能：用中断方式读取四个独立式按键的键值，同时用
D1~D4四个LED的点亮来指示k1~K4四个按键的…
我使用USB转串口工具连接msp430f149，连接关系为：
（串口工具）RTS---(F149)TCK;
（串口工具）DTR---(F149)reset;
串口工具的TXD --- F149的P2.2（BSL RXD）；
串口工具的RXD ---F149的P1.1（BSL TXD）；
GND ---GND;
使用BSL的方式为MSP430F149烧录txt文件，使用网上下载的MSPFET是可以正常成功下载的…
产品批量老化测试的时候发现，经过高温老化后，会有20%左右的产品，存在一定概率不启动现象，出现不启动现象后，短路RST复位管脚无效，必须全部断电，等待一定时间后，再次上电启动运行，其他产品没有此类现象。
我使用FET430UIF在调试MSP430F1XX芯片都很正常，但是在调试MSP430F67791（REV A）的时候，一直连不上器件。能告诉我是什么原因吗，怎么样解决。我用的仿真软件是IAR Embedded Workbench IDE（5.60.5），
Common components (6.6.4.2867)。谢谢
使用P60至P65作为测量通道，当P60变化为较大值时，P61外部模拟信号为某一固定值，P61数值会有增加;当P65变化为较大值时，P61外部模拟信号为某一固定值，数值也会有增加，测试了下大概有0.5%左右的影响。请问为什么会有影响？有没有什么办法解决？
给位工程师：
你们好，最近研究msp430f149的iap，目前是调试阶段，已经写好简单的boot文件和app文件，在boot文件中也加入了中断跳转的指令。如果app文件中没有中断，程序可以执行，一旦app程序中打开串口接收中断，串口发送指令后程序就跑停了。在boot程序中也将串口中断向量重定义了。

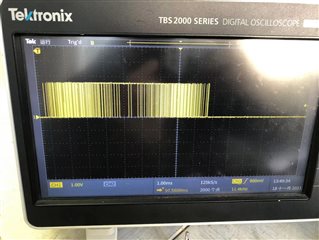

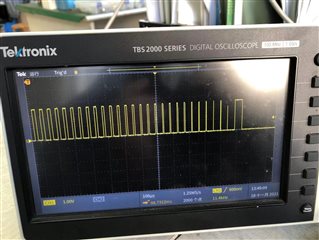

目前遇到在转换极性时（需要将TBCCR1,或TBCCR2置0），只
有在这个点上出现异常。其余脉冲占空比检查过都是正常的，目前手上只有定时器A的详细 介绍，没有定时器B的，需要参考下定时器B的资料文件
因为需要我想使用PC传数据给串口0，串口0再给串口1，由串口1发出给外设。因为实现不了功能所以我就弄了下面这个测试程序，单独测试串口0与串口1。发现只有串口0可以把PC发来数据传回PC，而串口1却不能。所以很疑惑，我最近两天才接触MSP430，麻烦大侠能告诉我原因。
#include <msp430x14x.h>
void UART0_Init(void);
void UART1_Init(void);
void main(void)
{
WDTCTL = WDTPW + WDTHOLD;…MSP430F149+1602数码显示和实时时钟
MSP430F149,IAR,ADC采样之后对太阳点光源进行跟踪
MSP430F149 AD7705程序
MSP430 BH1750测量光强(已测试)
Launch Pad NOKIA5110 Clock
使用MSP430单片机控制超声波测距并使用5110显示
基于MSP430的MP3…
最近自己在调试f149 spi模块遇见了非常头痛的问题，手册中f149 spi最高速度是4MHz,在实际中我只调到了1MHz，速度再往上调的时候，读出的数据就出错了，spi初始化代码是参照ti官方例程，怎么也找不出其中原因，肯请ti工程师指教
1、外部晶振选用8M，电容20PF,当程序中选用外部晶振时，单片机控制继电器动作时，会引起单片机复位或死机，频率相当高，十有六七。
2、当程序中选择低频32.768晶振时，单片机控制继电器动作一切正常，已经通过上万次测试。
3、以下图是控制继电器的电路图，此电路之前选择的MCU是MSP430F149，外部晶振选择的是8M，之前没有任何问题，可是换成MSP430F5438…
最近正在调试一个程序，MSP430F149的UART0和UART1分别连接PC0和PC1两台电脑， UART1连接的PC1发送数据时，返回来的不是原来的数据，发送ok，返回来给PC1的是 ASKII码表 对应 152 的字符，连接UART0的PC0也接收不到任何数据。P2OUT 连接的是8个LED灯。PC1可以正确接收到UART1发送的数据，而在另外的测试中，UART0和UART1的接收中断服务函数 分别写 TXBUF1…
我使用MSP430f149 的8个ADC通道采集不同电压信号，通过按键切换采样通道，但每次切换时总是会停止采样，哪位大神帮忙看看，谢谢！
程序在附件！谢谢！
