CC1125的原理图和手册差不多，测量输出信号会发现有频偏

大家好：

         请教一个问题，能否实现CC1310 和 CC1120 之前的互相通信，目前网关端已经选用1120 作为收发机，设备端想选用soc的 cc1310，既实现控制，又实现无线收发，请问cc1310 能否与 cc1120 实现无线通信。

谢谢。

这是由SmartRF Studio生成的寄存器配置。

// Address Config = No address check
// Bit Rate = 1.2
// Carrier Frequency = 434.000000
// Deviation = 3.997803…

• What is the relationship between CC1120 and CC1125, Are they compatible, pin 2 pin?

使用CC1120设备接收CC1125设备发送的数据包时，传输时延增加1000ms左右（对比CC1125接收，CC1125发射情况下），请问出现该问题的原因是什么？

晶振从40改为32，芯片由CC1125改为CC1120之后发现不能用

客户海外有一个需求，需要实现WMBUS无线抄表，需要遵循欧标EN13757 和 OMS协议，了解到TI 有相应的技术解决方案，需要向贵司咨询一下。谢谢

TI达人：

          如果让CC1120或者CC1200工作在模拟模式下接收数据，能否接收到2-5kbps不同波特率的数据呢？这些数据是否会准确？当然我们可以根据接收到信号的前导码、同步头，如0xAA、0x55之类的脉冲宽度来计算后面数据的波特率。但是我们不清楚CC1120、CC1200芯片能否把正确的抬头信号还原出来。

假设如下：

           接收设备：设置CC1120在434…

TI达人：

       SMARTRFTRXEBK 板子与上位机SmartRF Studio 7通讯的代码能否给出，我是按照这个开发板设计的硬件，但是与上位机通讯的swrc253e SDK并未找到，TI这边能否给出相应的代码？

板子出处 www.ti.com.cn/.../SMARTRFTRXEBK

我的模块需要将蓝牙模块放在铝制的盒子中，需要确认以下问题：

1.接收频偏只能与发射频偏一样，如果CC120的频偏设置大5-10K，是完全接收不到的了，是否应该提高晶振的精度？如果是，那这对晶振要求是不是很高？

2.把模块装到带电机，从电机管里引天线出来，这样控制距离是没有问题的，但当我们把整台电机装进密封的管槽里面（铁或铝），接收距离就直接缩短2/3。这非常不理想。

CC1310只给出了868/915MHz参考设计，并没有像CC1120那样给出433MHz的参考设计和射频端口最优阻抗，请问没有射频端口最优阻抗我如何做射频电路阻抗匹配？电感电容值如何选择？希望TI能提供433MHz参考电路和射频端口最优阻抗，从端口像天线端口看的阻抗值

大家好：

我想在SUB 1G下基于CONTIKI构建6LowPan无线网络，CONTIK提供的rpl-udp， 和rpl-border-router都是很好的例程，目前在硬件选型上遇到问题，在翻阅本网站的文章时，

1>  www.ti.com/.../overview.html， 帖子中给出了sub 1G下 采用CC1310的方案。

2>www.deyisupport.com/...…

CC1125与CC1120在硬件上几乎是一致的(参考设计上只发现晶振不同)，那么想请教一下：CC1120与CC1125的寄存器配置是否相同，是否可以直接把CC1125焊接到CC1120的PCB板上，更换晶振后直接使用。

想利用Stm32控制CC1120发送数据，自己写的模拟SPI时序，发送地址数据到CC1120，再读相应的寄存器，确定SPI读写没有问题。寄存器完全按照SmartRF生成的表来配置的，利用芯威的Demo板发送是可以接收到的，但是通过Stm32控制CC1120发送却接收不到数据。GPIO发送完成会先高后低，但是我的是一直都是低，说明数据根本没法出去。我是先强制进入空闲状态，写FIFO，然后进入发送模式，就是0x35，然后等待引脚变为高电平…

你好 TI工程师

请教个问题：cc1120每次发送包之前(STX)之前，必须要清空发送FIFO吗(SFTX),因为时间原因，我不想进入IDLE状态，IDLE切换到TX状态需要几百us的时间

非常感谢！

请教TI工程师
我的一个应用需要用到CC1120，它的速率需要调整到200kbps，我从之前的程序中移植过来（Symbol rate = 38.4k Bit Rate =38.4k，之前的程序是能够正常工作的，CC1120之间通信OK,
但是改过之后，不能互相通信了，不知可能的原因是什么，在移植中我只需要修改了以下几个寄存器，还有其他的需要修改，非常感谢！

修改前
eWriteReg(CC112x_DRATE2…

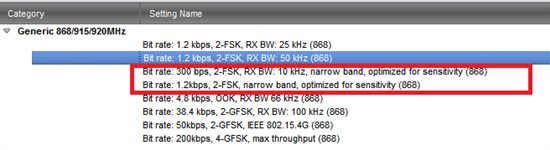

你好，我在用CC1120+CC-DEGUGER+smartRF studio(版本2.6.0)评估时，在典型设置中选择，bit rata 1.2kbps和300pbs narrow band的两种（红色框处），均不能收到数据，但用其它组配置能收到，我们需要用窄带功能，请问是哪里？出了问题？请告知，谢谢。

www.ti.com/.../watch.tsp

您好，

       这两款芯片都支持长距离模式，可是在哈尔滨地区，建筑墙体较厚，射频性能一直没有达到理想的状态。

我们的需求如下：

       假设东北哈尔滨地区有个22层楼，每层有15户人家（最好是中心节点放在11楼室内），使用星型的网络拓扑结构，选择怎样的CC1120或者CC1310最小设置才能够满足这样一栋楼的覆盖要求？有没有一些相关的参考实验可以说明室内情况下CC1310或CC1120对于楼宇的覆盖情况…

我们现在是从官网下载了CC1120+CC1190 915MHZ 评估板 的资料，SWRR089，我们是将文件发出去打板加工的，现在板子回来了，电源也有，32MHZ晶振也起振了，插在TRX EB上就是没有检测到模块，请问哪里有问题，麻烦TI工作人员回复，在线等复。

我在用CC1310 REV A ，433MHz 下 和 CC1120 通讯，几个相关的参数 一 一确认，就FILTER BW 不大一样，CC1120 28.6KHz, CC1310 39KHz.. CC1120 发射信号，CC1310接收。； CC1120 之间是可以相互通讯的。

请问我在设置要注意什么？ 应该CC1310 版本无关吧？我这里是强制REV A工作于433MHz,,,

使用的CC1120工作频点范围为410M-480M，
接收电路及发射功放电路分离式，未使用T/RX SW芯片管脚，此管脚外部上拉。
频率切换方式为将芯片复位，更改寄存器基本配置中频率设置寄存器，然后将芯片寄存器全部初始化，

遇到的问题如下：
1.若芯片工作在410M-420M之间或460M-480M之间时，使用频谱仪观察发的射频信号，信号处于失锁状态，在510M频率附近失锁震荡…

cc1120的sinffermode问题。

假设MASTER在50k的速率下发射包需要24个前导码，SLAVE接收端(运行sinffermode)设置前导码个数为4个。接收端接受到数据之后需要回包。那MASTER是否应该发送前就设置前导码个数为24个，接收就设置前导码的个数为4？

在studio的CC1120设置参数中，433M官方给出1.2k,1.2窄带，50k的配置参数?如果想在30k,48,等这些速率中，改如何获得deviation的设置。是否有公式，或者其他的方法获得？
