需要设计4-20ma放大到0-160mA输出，负载共地的恒流输出电路，能推荐一款类似XTR111的电流发送芯片吗？
要求电流输出范围0-160mA，恒流输出，负载共地
需要设计4-20ma放大到0-160mA输出，负载共地的恒流输出电路，能推荐一款类似XTR111的电流发送芯片吗？
要求电流输出范围0-160mA，恒流输出，负载共地
你好，请问问下
1.图中标黄的这句话意思。是直接理解为OD没有什么用吗？
2.如下图
这个典型应用中，有一块板子无输出，我维修时找不到问题。
查的情况如下：供电电源正常，焊接目视无问题，IC输出的基准3V在误差范围，Q1\Q2型号焊接正常，但是EF上的断线故障灯LED1常亮，实际上Iout对地接100R电阻着，即使直接对地短路，也不会灭，
另外3脚VG测试14V左右，关键2脚IS电压对地为0V，有点怀疑是IC关闭状态。
还能排查什么？
目前遇到问题，当Vout触碰24V，VTR111烧毁，去除D1则XTR111不烧毁，撤销上面干扰后，系统正常运行，不知道是为什么？
原理图如下，是按照官方给的图做了一点简化：
上电之后，pin5可以输出5.0v电压，比较正常。
但是当我再j2端调节电压从0-5v变化时，j1段测量到的电流一直是16ma左右，没有任何的变化。
请教一下是什么原因吗？
在输出端进行信号线浪涌试验，会使得XTR111损坏（尤其是负电压浪涌），请问有什么好的方法在输出端进行保护吗？
XTR111外部电流限制电路的工作原理是什么？
R6,R7电阻阻值为什么是15Ω，是否可以选择其他阻值？
实际应用中如何根据情况选择R6,R7电阻和C3电容的大小,以及合适的过压保护电路，谢谢

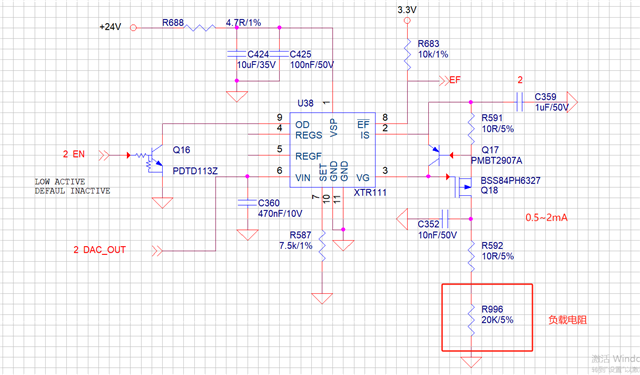

你好，请问使用XTR111做电压到电流的转换，能否实现平滑可调，范围0.5-2mA，精度优于±0.005mA的恒流源输出,参考设计如下，负载能到20kohm吗，能否帮忙计算一下并提供计算过程

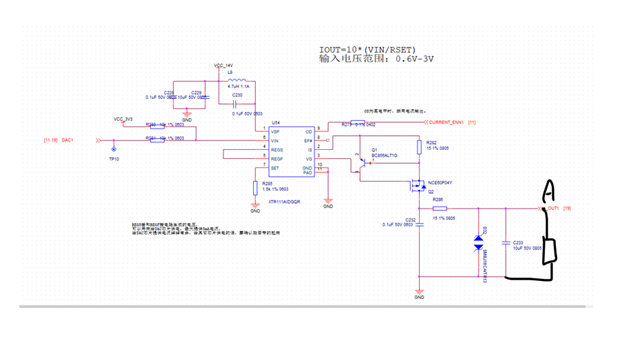

您好，我想请教一下根据公式Iout=10(Vin/Rset) 如何能使0-5V转换成4-20mA,我输入0V怎么才能变成4mA ,不太明白，如下图原理图，是否需要改进让它能从0-5V转换成4-20mA，还是说只能通过DAC电压输出0.8V-4V能确保输出4-20mA 谢谢！
电路图如上，现在已经去掉L8和C230,电源直接供给芯片，负载接的100欧姆电阻，测量A点的电压电流都是0，REGF 3V，EF 4.1V ,Q1三个脚都是13.5V，TP10和VEST是1.8v，电路无输出
问题：Vin未接输入电压时，芯片输出电流34mA，使用万用表测量了以下电压：
1、测量PIN6 Vin电压，发现该引脚电压1.2V-1.5V，此时Vin未接输入信号，应当为0V
2、PIN4、PIN5分别为3V和5V，没有问题
3、PIN7，电压为8-9V，有问题，应该等于PIN6：0V
测试时，我将R9断开了，原理图和PCB如下：

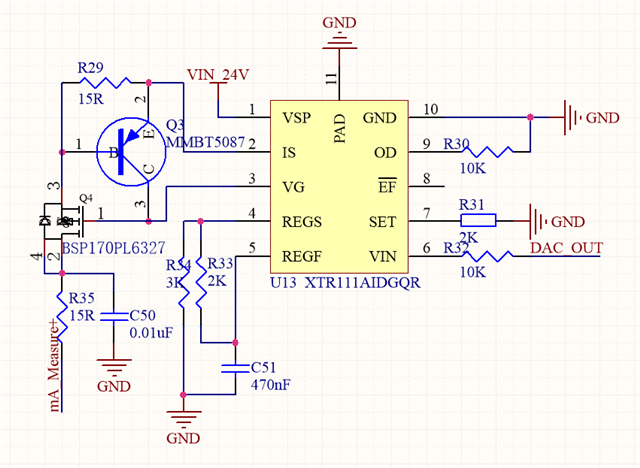

1）以上电路，开始5引脚VREFG输出正常5.4V, 4引脚3V左右，6引脚从DAC给3.00V,输出12ma没有问题，板子电源和信号、加热供地，开启加热后，电流输出12ma正常，5引脚VREFG输出变成3.6V，电流输出12ma正常；片子稍微发烫；
2）以上电路，能不能直接用电流表测量输出电流 I1和AGND之间不串电阻，直接测试输出电流。
我设计的XTR111电路，在低输入时线性度很差，VIN为0-10v输入，Rset为5K,对应输出0-20ma，但结果是输入在0-2v时线性度极差。例如输入1.25v信号时，输出只有不到1ma，此时测量Is电压为22v左右，EF输出高电平，Vset也约为1.25V.
当vin不输入时，ef为4.3v，当vin输入1v时，ef就被拉低了。是不是我电路原理图哪里画错了。
XTR110进行ZERO 与Span设计时，需要使用到可调变阻器，可否设计时使用固定阻值的电阻，后面调试根据目标输出值调整合适的阻值，找到符合输出的电阻阻值后批量生产时，这样对应位置的变阻器就使用固定阻值的电阻。不想使用变阻器的原因是…
