请问LMX2594设置从1GHZ扫到1.5GHZ，步进1MHZ，10秒扫完，扫描6个周期，每个地方要如何选择，怎么设置，怎么计算，有没有相应的指南，谢谢！

我们在用LMX2572时，出现一个很奇怪的现象，LMX2572在上电后，使用spi成功锁定一个频率，然后把参考信号（Oscin）断开，再配另一个频率字，写入一次R0寄存器，寄存器操作结束以后，再把参考信号（Oscin）加上，此时会随机出现两种现象：

1、一种是锁相环失锁，但重新配一次频率字以后，能够恢复锁定，后面继续跳频也都能工作正常；

2、另一种是芯片的电流比正常工作时，电流大了30mA，失锁，并且从这以后不管怎么操作频率字，都没有办法恢复锁定了，这个时候…

鉴相频率Fpd=100Mhz

起始频率902.5MHz, 要求在890-915MHz之间往返扫频，步进50KHz,

测试了几天，输出依然不对，能否帮我检查一下，或者能给予一个寄存器数值表？

按照我的理解，

Fstep = 0.05*4=0.2;
Fmax = 915*4=3660;
Fmin = 890*4=3560;
Fstart = 3610;

RAMP_LIMIT_HIGH…

您好，请帮忙回复以下问题：

1.LMX2594EVM中章节“F 斜升功能”中，图“F-2”的时频图是用什么软件或仪器测试的？

2.配置类似斜升波形时，能否设置仅上升ramp输出相应频率的信号，而在下降ramp不输出信号？

目前用2颗LMX2572 在同一个小的PCB内，请问布局需要怎么处理才能减少相互的串扰，特别是电源和GND的布线，PCB叠层是否有推荐，谢谢 ，

补充一下项目中要求频率输出6.4G和6.398GHz

LMX2572的评估板上晶振的位置是空着的。查阅数据手册，发现LMX2572对差分晶振的输入电平有要求。有推荐的晶振型号吗？

在LMX2582的电路上直接更换LMX2572，配置VCO输出3.8G，频点输出功率异常偏小，只有58dB左右，配置分频输出1.9G功率输出正常，麻烦帮忙指导一下LMX2582是否能直接切换为LMX2572，谢谢

器件能够正常锁定，VCO直接输出没有问题，但是使用分频输出时，部分频率正常，但有好几段频率输出不正常，类似失锁状态，但是锁定检测脚是正常，我怀疑是分频器没有工作正常，想知道有没解决办法

各位好：

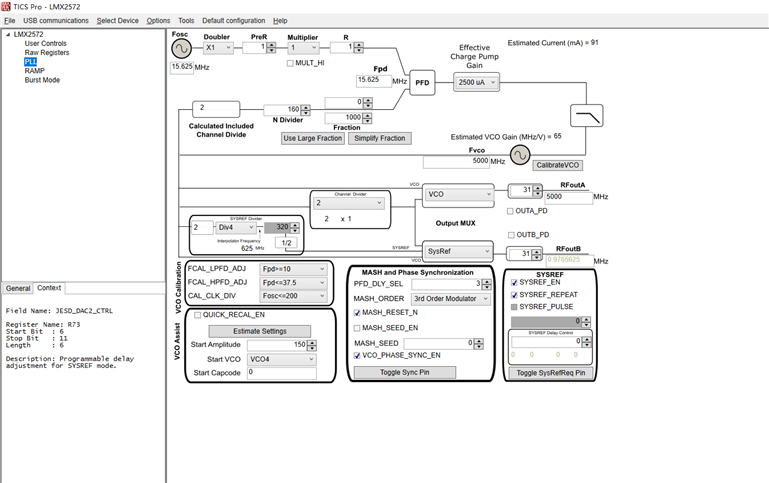

在lmx2572LP的参考时钟输入路径中，有一个乘法器MULT，其输入频率范围在手册中描述为10Mhz~40MHz。当我在TICS Pro软件中进行配置时，这个乘法器提示我“Maximum input frequency to the Multiplier is 35MHz”——与手册不相符。我想问：

1. 为什么手册与TICS…

dears,

客户想测试LM2572电路的开环相噪，想请教一下测试的方法以及应如何在TIC Pro上配置参数。

谢谢！

参考时钟是100MHz，怎么配置寄存器输出一个3.6GHz的时钟频率。怎么使用TISC pro软件，或者它的使用手册

Hello:

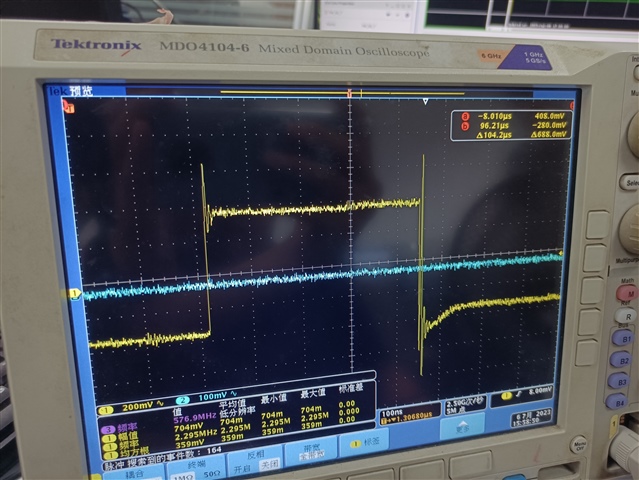

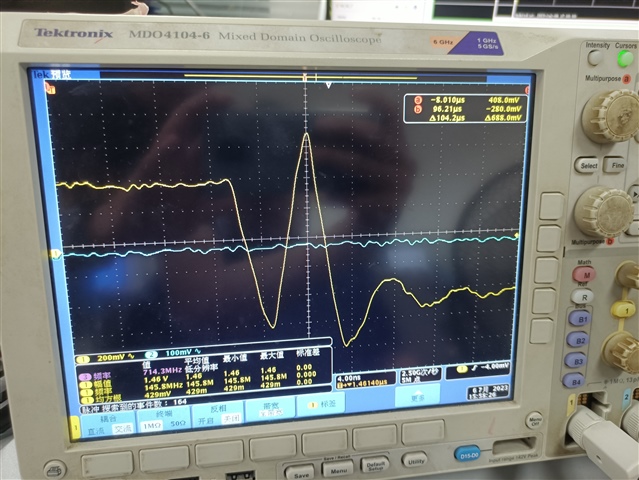

I have a question about LMX2572. LMX2572 is configured with sysref_REFEAT mode of SYSREF (signal frequency is 976.5625KHz), and an abnormally narrow pulse appears at the falling edge of output waveform, as shown below:

When I was using CPLD to configure LMX2572, I encountered the following problem: I was able to switch frequencies below 3.2GHz, but when I tried to switch frequencies above 3.2GHz, I got a Divider output of the frequency I wanted…

When I was using CPLD to configure LMX2572, I encountered the following problem: I was able to switch frequencies below 3.2GHz, but when I tried to switch frequencies above 3.2GHz, I got a Divider output of the frequency I wanted…

R125    0x7D2288
R124    0x7C0000
R123    0x7B0000
R122    0x7A0000
R121    0x790000
R120    0x780000
R119    0x770000
R118    0x760000
R117    0x750000
R116    0x740000
R115    0x730000
R114    0x727802
R113    0x710000
R112    0x700000
R111    0x6F0000
R110    0x6E0000
R109    0x6D0000
R108    0x…

LMX2572配置SYSREF_REPEAT模式时，输出SYSREF异常

R125    0x7D2288
R124    0x7C0000
R123    0x7B0000
R122    0x7A0000
R121    0x790000
R120    0x780000
R119    0x770000
R118    0x760000
R117    0x750000
R116    0x740000
R115    0x730000
R114    0x727802
R113    0x710000
R112    0x700000
R111    0x6F0…

使用LMX2594能否进行FSK调制，实现两个频率点的跳频，需要通过配置哪些寄存器完成，麻烦给个参考样例和计算样例。

也就是实现2572中的FSK功能，但是由于项目需要，只能使用2594，谢谢

关于手册中相关参数的计算不是看的很明白，手册中的参数 与TICSPRO中没有对应上。烦请将样例中的50MHz改为20Mhz(与鉴相器频率区分开，便于理解)，提供一下automatic  ramping  8GHz到10GHz在2ms内完成的TICSPRO中的配置截图，如果参数存在计算，麻烦帮忙说明一下计算公式，谢谢

冷机启动板卡时，LMX2572锁定时间在2分钟以上。当LMX2572锁定后重新启动，锁定时间在1-3秒内。

我们想从1G频率开始每1ms步进1kHz,按照数据手册试过操作各种寄存器都无法实现，现在只能实现输出一种频率，只要重新设置相同或不同的频率输出都会直接没有输出了。我们是用单片机通过SPI口操作芯片，希望能提供扫频输出的C语言代码就最好了。谢谢

经过测试，LMX2572的自动锁定测试发现，最长的锁定时间在520us左右，而较短在15us左右，相差甚大，请教下怎么将LMX2572的锁定时间能否稳定的固定下来，或者通过手动锁相模式操作；

1、如何让锁定的时间能够控制在50us左右或者以内？

2、如果自动锁相模式达不到这个指标，能否通过手动锁相模式操作，手动锁相模式如何操作，请将步骤给详细描述下（手册里面没有这块描述）；

你好，我们使用的是LMX2572，当配置为1.5G时，频偏很小，只有10几K，但当配置为1.6G时，测得的频率为1.594GHz，偏差了有6M多，

使用的参考时钟是38.4MHz，麻烦帮分析下频偏这么大的原因？配置如下，多谢：

R125 0x7D2288
R124 0x7C0000
R123 0x7B0000
R122 0x7A0000
R121 0x790000
R120 0x780000
R119 0x770000
R118 0x760000
R117 0x7500…

问题一、参考时钟与输出时钟之间的相位差是否可以固定，需要如何控制或者寄存器设置；

问题二、如何进入分数N模式，需要如何操作；

问题三、PLL_N_DEN定义是什么，对应寄存器是哪个，在LMX2592手册中未找到

HI，

  我再在使用LMK2572 时，遇到一个问题，输出有很多谐波信号，在我们的应用中，使用38.4M 单端时钟信号输入，输出124.8M时钟，用TICS Pro 软件生成的配置  导入到LMK2572中， 出来的信号除了124.8M时钟，还有其他很多频点的时钟，如下图：

   以下是配置：

ADDR DATA
R125 0x2288
R124 0x0000
R123 0x0000
R122 0x0000
R121 0x0000
R120 0x0000
R119 0x0…

您好，冒昧打扰，我想请问一下，我配置了fsk寄存器，但是输出正弦波没有频率变化，是什么原因呢？还有我想请问一下fsk的输出口是A端口吗？fsk的频率偏移只能达到2khz吗？还是可以更高呢！
