采集四线制PT100，外部基准电压，恒流源250uA。当PT100正线输入电压断开时，ADC采集到的数是0x80000（负满偏）；当PT100负线输入电压断开时，ADC采集到的数是0x7FFFFF（正满偏）。正线和负线上未加上下拉电阻，直连的。读到两种不同的值，是为什么

您好，我使用四线制PT100测温，使用芯片ADS1247，使用100Ω标准电阻模拟PT100接入看测温是否准确，设置的恒流源电流为500uA，PGA增益为8，已经计算过共模输入范围是符合的，出现的问题是，有一个2.5℃恒定误差，多次复位会偶尔正常，复位20次左右会有一次正常值。

正常值是多次复位偶尔可以得到一次，表格中是正常值与异常值对比，复位采取对板卡断电又上电…

在使用28PIN的ADS1248芯片时，25脚DRDY引脚，在什么情况下会一直不出现低电平，目前有出现过因为等待DRDY引脚拉低电平，导致单片机陷入死循环的问题，问题是极低概率出现，下图是ADS1248的电路图，是按照规格书的建议连接的，请帮忙给出一些排查问题的建议，非常感谢~

我原来使用的是ADS1248芯片，现在想增加一个ADS1247的替代方案，在硬件差异是ADS1248使用了REF1通道，而在ADS1247只能使用REF0通道，其它硬件外部配置均一致。在代码调试阶段发现仅更改寄存器MUX1的[4:3]为00，ADS1247不能正常测试，用万用表测得Vrefout电压是5.02V，而不是内部基准电压的2.048V。芯片的AVDD=DVDD=5V…

1.此次生产的板卡在应用时发现，使用通用软件对ADS1248的信号进行采集时，数据有固定的差异，读取的温度存在3-6度的偏差。
2.在板卡参数不变的情况下，仅更换芯片（从以前的板卡分别拆3个批次的芯片）后，读数稳定，温度偏差为0.5度以内。

我们ADS1248是用来采集PT100电阻的数据的，然后将采集的数据转换为温度，这个批次的芯片在功能上看似正常的，但是，我们质量验证部门在做温度校准的时候，发现采集到的温度数据偏差很大。
基于以上情况，我们对板卡进行了排查…

最近做课程设计想使用ADS1248芯片，看到AVDD和AVSS推荐使用正负2.5V的电源，请问贵公司有推荐的-2.5V的稳压器推荐吗？

我在使用ads1248串联3路PT100进行测温时，电路板在手动上下电（冷启动）或者不下电复位主控MCU时，有几率性出现温度测试结果异常现象，温度比实际值相差较大，例如测室温在26℃左右，但测温电路测试结果达30甚至40℃。测温电路及其供电电路图如下图所示：

PT100传感器及线路连接已确保没问题，PT100阻值随温度变化也正常，参比电阻精度0.01%。

随后用示波器查看电路信号，发现在ads1248芯片供电引脚AVDD以及自IEXC1恒流源出来经PT100和参比电阻相关电路…

您好  我目前需要测试NMRR PSRR CMRR 这几个参数，看您数据手册里的test condition,还是不太明白NMRR PSRR 是在什么条件下进行测量的  谢谢

Part Number: ADS1248IPWR

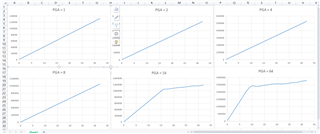

   我们有个项目使用的ADS1248IPWR采集传感器信号，传感器输出0~25mV，使用的PGA为64倍，使用ADC内部基准，电压是2.048V，使用内部PGA放大传感器时发现ADC值超过100万出现非线性了，是不是哪里设置的不对？麻烦技术支持下。

你好，我这边用ADS1248调试，发现会报告下面这个错误，看了下驱动好像没有Generic Bulk Device这个驱动，请问下这个问题怎么解决呢？

有一版设计测量电压输入卡，目前要做个优化，就是如果输入电压在0V时候，增加个是否是开路的判断

Dear，

参考TI 的“www.ti.com.cn/.../tidrcg3.pdf

的文件设计了4路NTC测量电路。

发现VREF(REFP1=REFN1)的电压跟随接入的电阻的变化而变化，例如J7,2-3引脚接入固定的10K电阻，VREF 电压约为1.42V左右；接入1.5K的固定电阻，VREF 约为0.98V左右。（J6/J9短接，J8 NC）

ADS1248的IEXC1/IEXC2 是恒流源，不应该不随负载变化而变化吗？

ps：不接负载的话…

同样的输入不变，改变PGA的增益设置，adc输出的数据变化较大。这可以怎么处理？

压力传感器，1.5mA恒流源给内部电桥两端供电，另外两端输出模拟差分信号，此模拟差分输出和ADS1248之间的电路设计以及实现方案

如题，应该如何设置，有没有相关说明的文档？1248有8个输入引脚，手册说有7路单端输入指的的是哪7个腿？

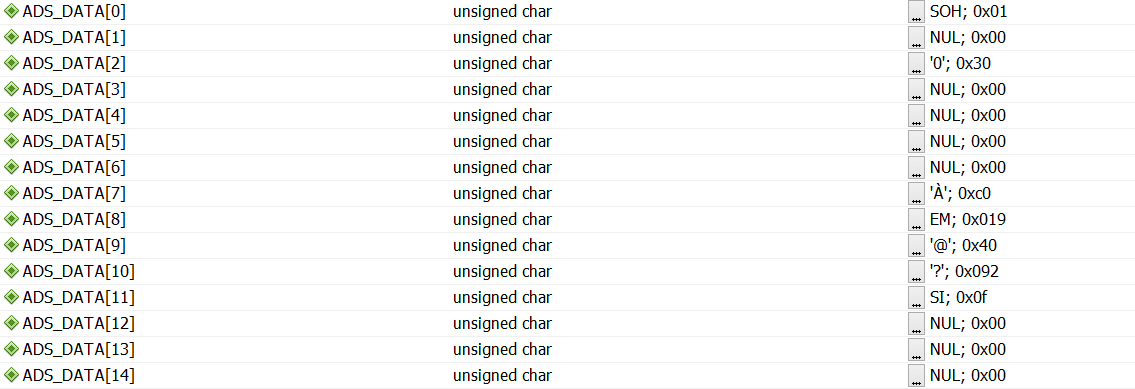

我用ADS1248的AIN0和AIN1测电阻，电阻阻值在15k左右，未进行标定，从芯片中读出的寄存器配置如下，

其中02寄存器配置为0x30,

        0A寄存器配置为0x92

        0B寄存器配置为0x0f

电路如下：

可是读出的AD值非常小，也就200多，并在小范围内变动，标定后的数值会大一些，但是也明显不正确。请问有可能是哪方面的问题？非常感谢！

我利用热敏电阻（高精度线性）采集温度，在常温下，不断地切换四路热敏电阻，不会出现波动，在恒温60度时，也不会出现异常波动，异常波动为温度一下跳动大于0.1度，但是在持续加热或常温散热时，温度有时会出现异常波动，是不是在热敏电阻不断发生变化，四路采集通道的不断切换，恒流源的激进输出，造成噪音的干扰？如果是这样的话，那请问每一对采集通道的切换需要多长时间？谢谢！

ADS1248讀寫暫存器時，先寫入暫存器，想再讀出來檢查是否寫入正確，卻都只能讀到0

以下是使用邏輯分析儀分析的結果

指令為先寫入0x16(SDATA command) -> 0x40(WREG 1st command) -> 0x00(WREG 2nd command) -> 0x13(AIN2、AIN3)

接著依同樣方式寫入MUX1和IDAC0暫存器

之後想讀出00-0E全部的暫存器資料，所以寫入0x20…

R60无焊接。参考电路如上，采用外部电压，设定仅设置AIN6恒流0.1mA，设置温度从常温升到60度，出现温度的变化非线性，有时上升直接跳动2度，有时直接下降1度，而温度不是线性稳步上升。

ADS1248如何实现4线制RTD测量，由大神提供下参考电路吗？还有能实现4组RTD测量吗？

#include "stm32f10x.h"
#include "delay.h"
#include "spi.h"
#include "ads8331_function.h"
/***************************************************************************…

我用ADS1248测量PT100时

我的电路设计是这样的，AIN0做为输入的+，并提供0.1mA的恒流输出，经过一个采样电阻到AIN1 -输入，然后AIN1和REF1+相连再连接一个18k欧姆电阻 到REF1-并接地。

但是我程序设计的时候

MUX1REFSEL

T1:0

11 = Onboard reference selected and internally connected to REF0 input pa…

请问一下，ADS1248评估板是针对二线制的吗？

如果做成四路温度测量的话，是否可以通过寄存器配置让IDAC0和IDAC1对AIN0、AIN1完成采集转化，然后再轮流依次对AIN2、AIN3，AIN4、AIN5，AIN6、AIN7这三组进行同样的操作来完成四路温度测试呢？

谢谢！

TI工程师，

      我想用ADS1248测7路Pt100的值，我想这么做不知方案对不对，就是用一个8通道2选1的多路模拟开关来形成4对温度传感器差分对，接到ADS1248的8个模拟量输入上，这样是两线的温度测量，不知这样的温度精度可以达到多少？可不可以这样接？还有，那个接在REFP0和REFN0间的电阻有什么要求？这样接法我可以每次检测4路Pt100的值，两次就可以采集到7路的了，这样做是否可行？

通道断连时，当采样速率设定为最高值2K时，能够检测到最大值及断连值；当速率降低到1K时甚至更低，ADS1248采样到的码值就很杂，有最大值还有其他怪异的值。请教下各位大神，这是什么原因导致的，有没有什么好的办法能够解决低采样速率时的断连问题？
