你好：

       我目前想理论计算整个模拟通路上的噪声，ADS1282前端接了程控运放，和二阶巴特沃兹低通滤波器16KHZ的截止频率，当ADS1282设置的带宽小于16KHZ时，那请问计算噪声时前面运放的等效带宽是用16KHZ还是用ADC的数字滤波带宽呢？

我感觉每次采样数据偏差较大，于是用示波器抓了下drdy引脚的波形，我现在时钟是8mhz，osa设置的是16384，high-resolution模式，然后drdy引脚应该是4ms拉低，但是波形现在在1.5中间拉低了一下，这个回影响到我的中断函数，想问下这是什么原因，我不需要采数据还有很多上去立马下来的脉冲

在成功执行 SDATAC命令后，/DRDY输出的信号是什么？高电平、低电平还是脉冲信号？或者说，如何判断  SDATAC命令是否执行成功？

About  ADS1282IPWR ,   we  need     the  value  of   ESD、HBM，CDM .

ads1282  如何设置成 24bit数据输出？

ADS1282输入AINN1与AINP1是否为差分信号，是否将单端信号转为差分信号进行模数转换

地震勘探中，计划将把原来的设计ADS1256与STM32连接，现在换用ADS1282，请问是否能沿用ADS1256的引脚连接方式

请问在地震勘探上ADS1282与ADS1255相比有什么优缺点，

请问在多通道的ADS1282连接中，Switch Output与ADS1282相连接，但是在手册中未提及output引脚如何连接，是否可以如同在单通道的ADS1282连接方式用以连接多个ADS1282

TI的工程师，您好

我使用STM32与DAC1282进行SPI通信。经过测试，与DAC1282读写寄存器通信正常。

但在使用DC模式的时，写入24位DC寄存器时，会出现中间跳变值最终在预设定值稳定。据推断是我在写入低八位和中八位寄存器时，DAC1282就已经开始工作，有没有什么办法可以在我完成24位寄存器写操作后再进行输出。

感谢您的回复

请问同时使用ADS1282的两个差分通道进行采集，采用RDATA来通过命令读取数据，那么是会同时输出AIN1和AIN2的数据吗？输出顺序是什么样的呢？

另外，ADS1282的32位和24位输出应该怎么设置呢？

谢谢。

您好，

请问DAC1282和ADS1282的SCLK、DIN、DOUT可以接到一起，然后分别连接MCU的SCK、SOMI、SIMO吗？

如果可以的话，ADS1282没有CS片选，应该怎样单独给DAC传输数据呢？

谢谢

TI的工程师您好，

我在尝试通过DAC1282单端输出负电压，并用ADS131A02进行接收，不知如下配置是否可行：（主要在电源配置和输入输出端口上有些不确定）

• DAC1282单端输出负电压

利用DAC1282输出-0.3V~0V的DC电压信号，根据datasheet，将AVDD/AVSS分别接±2.5V，DVDD=3.3V，VREF=5V。未使用的CAPP…

请问DAC和PWM控制器相比哪个能实现的精度更高？

具体设计为实现0.12v-0.3v的可调电压，调节精度大概在0.01mv。

请问哪种DAC或PWM可以实现这个要求？谢谢。

问：ADS1282数据采集问题，为何采集到的数据是0x80000000？

       ADS1282默认寄存器设置，万用表实际测量输入-2.48，手册第26页说明范围在80000001——7FFFFFFF之间，，是否量程有误，需要校准？？？？

关于ADS1282的几个问题的请教。

1.同步模式有脉冲同步模式和连续同步模式。选用脉冲同步模式的话，当sync的管脚有上升沿信号到来时，则开始同步，那么先前写在增益寄存器和OFC寄存器的数值会被复位吗？因为datasheet(P24)中说的是internal memory会被复位。如果会复位，为了保存那些寄存器中的数据，是不是要选用连续同步模式？

2.要消除offset误差的话，每当PGA的的值发生变化后…

现在要设计一款低功耗的地震数据采集板卡，请问应该选择什么ADC? 除了ADS1282还有其他更低功耗的ADC可供选择吗？ADS1282可以使用两个通道都输入差分信号，通道不用作测试吗？  急求，谢谢大家！

你好，datasheet上写的ADS1282的sps是250-4000，请问有没有办法设置的更低？如何设置

ADS1282无DRDY信号，一直为高电平，检查了MCLK，PWD,SYNC,RESET和电源，都没有问题，是芯片坏了吗？

ADS1282上面的标识是我什么意思，芯片上面有3行，第一行为：ADS1282，第二行：3CTG4，第三行：A8J6，每一行都代表什么意思啊？

ADS1282增益校准时，需要外部提供和增益匹配的满量程电压，这个电压可以由DAC1282提供。我想问的是：

1.DAC1282的正弦波模式有是没用处？

2.采用哪种模式提供电压最好？

最近我用到ADS1282开发一款新产品，它是一款31bit的AD，但是我调试后只能做到21，22位的样子（采样速率为250SPS），我的放大倍数为1，不知道是芯片本身只能达到这性能，还是我设计上存有问题？？急盼答复，谢谢...

您好，我现在使用ADS1282这款芯片，它需要用命令去读写寄存器，我看了时序图，但是有点不明白：为什么写寄存器的命令是8位的，有两个byte的command需要发送，但是都出来的数据是4个8byte，一共32位的数据，您能给我解释一下，这个读写的位数怎么对应，顺便说一下怎么样通过SPI协议配置寄存器的读写？谢谢

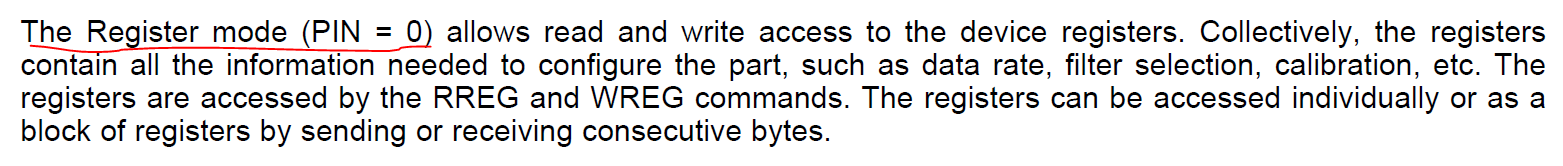

这是ADS1282数据手册上的，那个Register mode(PIN=0)需要我们进行配置吗，是在哪里配置啊

我用ADS1282进行GPS的pps信号测量，AVDD = +2.5V, AVSS = –2.5V, fCLK (1) = 4.096MHz, VREFP = +2.5V, VREFN = –2.5V, VREF= VREFP- VREFN=5V, DVDD = +3.3V, CAPN – CAPP = 10nF, PGA = 1, and采样率4K,sinC和低通滤波，AINP 端接GPS的PPS信号（1秒钟一个3…
