用两个ADS1298连接采集ECG,根据数据手册中的FIGURE45 device1的连接，所有RLDINV相连，RLDIN引脚是否都不用同RLDOUT 和RLDINV相连接？两个器件的WCT具体要怎么连接，是否有一个器件的WCT可以悬空？

代码如图所示

1、将芯片断电然后上电，复位。

2、将pwdn引脚和reset引脚都拉高。

3、

4、

5、逻辑分析仪出来的波形（spi使用的是mode1，1Mhz，MSB）

6、

逻辑分析仪波形

7、

逻辑分析仪波形

8、对应的打印数值

您好，我想知道，能否使用一片ADS1299芯片，使用三个通道分别采集脑电、心电和肌电。这种方案能都实现呢？每个通道的参考电极一样

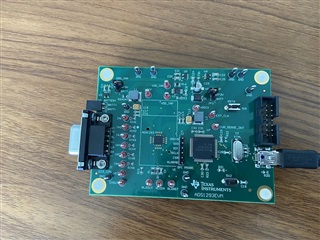

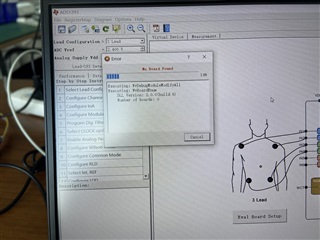

新买的ads1293评估板，电脑不识别。界面控制程序删除后重新安装、BAT接上等多次尝试也无法成功

我们使用了AD1293芯片，在进行YY0885测试的时候，加入了620KΩ的输入阻抗后，10Hz的正弦波形只画出来三个周期就变成直线了，是什么原因导致的呢?

1.在使用ADS1299测试ECG的时候，概率出现波形幅值变非常小的情况

2.在ECG波形信号出现非常小之后，通过接触主板任何器件或者触摸电池，均可恢复正常波形显示.

3.我实际佩戴两个通道（2&5通道）的ECG电极，但是有时候其他通道（8通道）也会出现ECG信号，会是哪里的问题？

ECG 系统中 RLD 放大器（或 EEG 系统中偏置放大器）的直流增益可能会因连接到电路和周边元件的电极数量而异。那么，如何计算系统的预期增益呢？

您好！

我在用ADS1292R获取肌电信号的调试过程中，遇到一些问题，目前状况为：

1、可以正常测得内部1mv@1Hz的方波信号，如下图所示

2、Vrefp = 2.425V Vcap1 = 1.2V Vcap2=4.98V VRLDOUT= 2.92V,此时RLD_SENS=0x2C（如果RLD_SENS=0x20,VRLDOUT=1.485V，约为AVDD…

各位好，

目前使用ads1293做ecg心电信号采集，测量中发现环境干扰信号导致ecg信号失真，ads1293已经使用数字滤波器，但是对于偶发的大干扰无效，请求各位谁有好办法来处理掉这种偶发的环境干扰，环境干扰不是工频50hz信号。

ADS1299测试不出胎电信号

采用单片机定时中断读取ADS1293数据，ADS1293设置为手册5导联方式，3.3V供电，200Hz采样频率，单片机定时器为40Hz。读取一通道数据出现阶梯状的ECG信号，就ECG信号不连续，出现阶梯状；通道二数据正常；通道三ECG信号出现较大高频干扰，请问这是什么原因呢？

原理图和PCB

这个是采用淘宝买回来的模块测出的通道一信号蕴含阶梯状，自己做的模块通道一也出现这样的问题。另外自己做的模块通道三数据高频干扰幅值比较大，有时候测又没有这个干扰而大部分情况下都会出现干扰…

您好，我在开发一个基于ADS1293的心电图机时遇到以下问题，希望能得到解答：

1. 当提高ODR过采样率时(比如400HZ)，所得到的波形干扰仍旧很大(如下I导联)，如何在保证高ODR采样率时，得到正确的波形？

2. 这是我的ECG原始数据转电压计算公式，不知是否正确

你好，我想使用lead off功能，目前是按照下面方式配置后，程序第一次运行可以读到0x19寄存器Lead off detected位有脱落指示，但是当程序循环运行时，就不提示脱落检测了，麻烦有没有lead off配置的例程代码提供下，我的配置代码如下：

 HAL_Delay(10);
ecg_write_reg(0x00, 0x00);
HAL_Delay(10);

ecg_write_reg(0x06, 0x02);//0x00000010
ecg_write_reg…

请问，在TI网站上有一个ADS1293+CC2541的无线ECG方案，可以在网站上找到原理图和gerber，但是CC2541的应用代码是否有？另外手机端测试的APP是否可以提供，谢谢。

Ti大牛们！想请教下几个问题：

 一、ADS1293的脱落检测我这样配置寄存器是否正确：

      TI_ADS1293_SPIWriteReg(0x06,0x00);//配置为直流导联检测

     TI_ADS1293_SPIWriteReg(0x07,0x07);//配置PIN1，2，3 ，1和2为I导联，3为RLD；

     TI_ADS1293_SPIWriteReg(0x08,0x05);//配置电流05

     TI_ADS1293_SPIWriteReg…

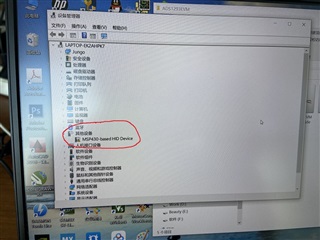

ADS1293连接不上，总是提示驱动有问题。如图

用二片ADS1292R代替ADS1293附件是我们电路图现在主要问题是V1波形失真，请帮忙看看电路是否有问题？或者有什么好的建议？

ads1293有没有心电图的模拟输出接口，可以用示波器器观察的。调了好久没效果，求一份c语言测试代码，最好stm32单片机

我是一个单片机的初学者，在使用ADS1293的时候，用的是SPI时序，CPOL=0.CPOH=0；经过测试发现可以读取和写入数据，但是我配置了DRDY脚为输入模式，然后不管是配置上升沿中断还是下降沿中断，DRDY脚始终没有电平跳变。我想知道这是怎么回事？希望大神能够给予答复

我现在用的芯片是ADS1293，能够读出来24位AD值，但是读取出来之后我不知道如何把它转换成为电压值。有公式可以遵循么？我的参考电压时3.25V，用的是数据手册里面5联导的电路图

我们在ads1293上使用Test Mode，将寄存器0x01与0x02均设为0xC0（0输入信号），观测Channel 1 与 Channel 2的输出结果。

我们的R2取值为5，R3取值为4，对应的ADCmax应为0xC35000。

根据Datasheet所言，此时Channel 1 与 Channel 2的输出结果应该为ADCmax/2，然而实际输出结果与ADCmax很接近。

同时，在Test Mode下…

目前，我们在开发一款通过心电信号同步6路PPG脉搏波信号同步采集的产品。有以下技术问题向大家咨询？

1、模拟部分采用运放搭建还是集成的模块好，各有什么优缺点？对开发难度会带来哪些影响？

2、如果采用集成模块方案，比如模拟前端AFE4405和ADS1293,模拟前端总共7通道SPI，后处理器的通信采用片选还是用FPGA做7个SPI接口，

目前主要担心点是SPI片选会影响数据同步采集。

3、如果采用集成模块方案…

我最近买了几颗ADS1293，目前读取的波形工频滤波后，干扰信号依然比较严重，滤波滤的太重波形失真严重，请问TI官方可否提供心电信号波形相关的算法处理？

如黄线标出的，当ODR = 853 HZ时，实际采样率是多少？他们之间的关系是什么，ADS1293 datasheet有说明吗？谢谢
