我需要做如此应用，实现一个单线总线的1.2V--1.8V双向电平转换。

单线总线:
    1.只有1根信号线
    2.master和slave都只有驱动高的能力
        仅靠下拉电阻输出低电平
    3.下拉电阻<=10KΩ
    4.频率<=1MHz

总线3个状态:
    1. master输出，slave输入，总线高电平
    2. master输入，slave输出，总线高电平
    3. master输入，slave输入，总线依靠下拉电阻拉到低…

你好，我现在是1.2V转3.3V，I2C接口，想仿真下信号质量，使用hspice工具，目前LSF0204器件页面只能下载到spice模型，但是spice模型仿真报错，确定是spice模型的问题，因为使用你们其他器件的spice模型仿真不会报错。我又试着用LSF0101的IBIS模型仿真，使用里面的series switch（LSF0101_IO_33_S…

从datashee 首页可以看到，LSF0204支持1.2V和1.8V的信号电平互转。如下图所示：

但是从datasheet 的page14可以看到：建议Vrefb的电压比VrefA的电压高1V以上，如下图所示：

我的问题是：LSF0204是否支持1.2V和1.8V信号之间互相转换？

你好，我在评估LSF0204在我们电路设计中的可行性，该器件datasheet首页说明其支持1.2V向1.8V等电平升压转换，且7.9节Switching Characteristics给出了1.2V向1.8V升压转换时的开关特性，然而手册第14页Design Requirements却要求Vref_B ≥ Vref_A + 0.8V，并推荐Vref_B ≥ Vref_A…

说明书中描述的30pF负载，250欧姆上拉电阻的条件下，传输速率可以达到100Mbps。

在实际使用中发现，在30pF，250欧姆负载条件下，进行1.8V至3.3V的电平，输入信号100Mbps时输出高电平只能达到2.2V左右。在输入信号下降到40Mbps时，才可以输出比较完整的3.3V高电平。

请问说明书中所描述的最大传输速率是否未考虑信号的完整性？

想要完整的传递信号…

这个是电压转换的电路图，现发现A端口的电压是2.3V，而不是电源电压1.8V。一开始以为是电源芯片5907带载能力不行，查数据手可以输出250mA的电流，排除电源芯片的问题。后来将LSF0204的第1脚即Verv_A脚多线路板上断开，测量A端口电压恢复正常1.8V。用万用表直接测断开的Verv_A脚电压，有2.3V左右的电压，应是输出电压大于5907的输出电压，5907不工作导致。现这种情况不能用，因A口电压大于1.8V。请大家帮我分析下，这样使用对不对…

Hi all，

我是一名硬件工程师，目前在考虑使用该款双向电平转换芯片作为1.8V to 3.3V QSPI的双向电平转换，最高速率需要达到50MHz，需要启到隔离的效果，所以关于该器件我有几个问题想要咨询：

1. 请问能否提供最大速率下对于电容的要求，我看到该器件建议最大负载电容不能超过70pF，请问这是什么速率下的电容？我还看到最高速率时的测试条件为15pF电容…

Hi all，

我是一位硬件工程师，目前在选型FPGA平台QSPI 1V8和3V3通道间的电平转换芯片，预计频率为50M速率的通信，在关注到LSF0204这款芯片的时候遇到了几个问题，在观看了相关视频以及论坛已有资料后还是不解，希望能得到大家的帮助：

1. LSF0204该款芯片在datasheet中未提及电平转换芯片的一个重要参数：Channel to Channel skew，我理解即通道间延时，请问是内部结构保证四个通道做到完全同步了吗？

2. 我想确认一下在VREFA和VREFB中有一个没电的时候两侧IO的状态…

Hi Guys,

Could you support to share the LSF0204 failure mode report (or list all the failure mode) for DFMEA assessment?

Thanks!

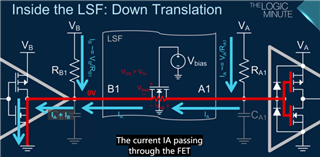

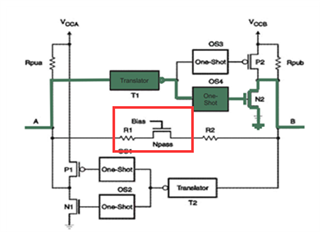

您好，请问LSF0204芯片中间的FET是否和TXS芯片中间Npass一样，是在工艺上将S和D做成对称的么？当有任一端是低电平，VGS或VGD>Vth，就会导通FET？若LSF中间的MOS是NMOS，则A作为S，B作为D极，MOS中间没有体二极管，那当B输出低电平MOS不会导通才对。这块是如何实现的？

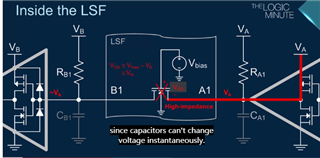

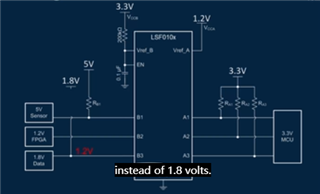

从视频中可以看出双向电平转换芯片内部逻辑应该是通过N-MOS来实现，MOS本身有体二极管，若存在体二极管作用，当A端是3.3V MCU输出时，B端1.8V电压域的管教为何会只能停留在1.2V？即使MOS截止，3.3V应该会通过体二极管将B端电压拉升。还是说其内部并非是N-MOS？或不存在体二极管作用？

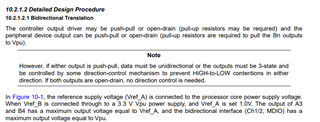

我们有一个8bit 的60Mhz的信号（双向传输，两边的输入输出都是push-pull mode），需要在3V3和1V8之间转换，目前看到只有LSF系列可以满足；但是看到手册里一段话感到有些疑惑，LSF是对于push-pull的器件只能用于单一方向的传输吗？

另外，对于推挽的双向传输，是不是只需要在B port增加pullup（200ohm）即可…

对于多负载链路，需要有因果关系的S参数仿真模型，结合控制器及负载端仿真模型评估整个链路的走线及负载数量

如图，使用LSF0204RGYR这款芯片进行FPGA和MCU之间的1.8V和3.3V电压转换，需要双向转换，GPIO_MCU和GPIO_FPGA可以是输出，也可以是输入。我可以不加上拉电阻，两端都是直连吗？

如题所示

就是一组当做OD使用，一组当做PP使用？

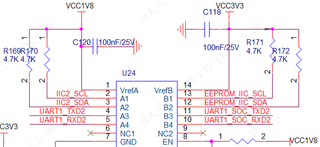

请教一下，我用LSF0204应用于1.8V和3.3V的I2C转换，1.8V和3.3V均通过电源芯片转换获得，1.8V接设备端，3.3V接SMT32F103单片机，

应用场景1.此时我需要通过机械继电器将LSF0204的An和Bn都悬空，但是实测1.8V被抬高到了2.4V，以至于其他1.8V供电的芯片不能正常工作，OE上拉电阻0/10K/100K都是这样，请教下该怎么解决电压抬高的问题呢？

应用场景2.当An悬空，Bn接单片机IO，单片机IO未初始化时，实测1…
