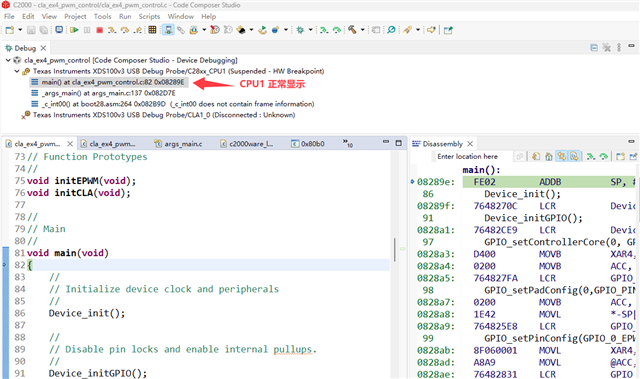

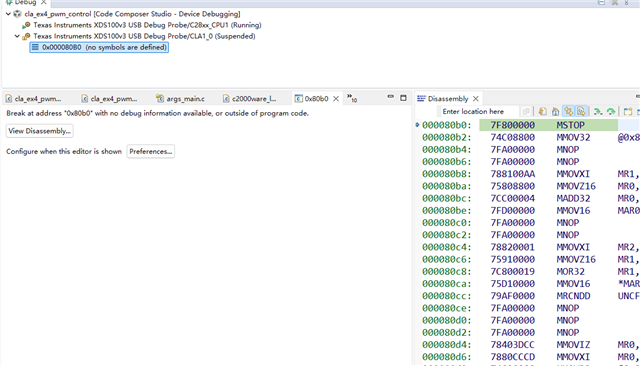

使用自己开发的板卡，使用 cla_ex4_pwm_control 例程测试CLA时 出现 Break at address "0x80b0" with no debug information available, or outside of program code. 问题提示。

CPU1 可以正常仿真，连接 CLA1时出现这个提示。

找了网上一些办法（如删除添加.ccxml），无法解决。寻求帮助。

仿真器配置如下…

我在参照  Motor Control SDK Universal Project and Lab User's Guide 4.3内容，尝试将F28002x代码移植到F28004x芯片后，按照操作后编译出现以下errors，请问我该如何解决？谢谢！

                         图1

上图1是数据手册上的一条说明，HRPWM工作的最低频率（HRPWMCLK）是60MHZ。如果将ePWM模块时钟（EPWMCLK）配置50MHZ，HRPWM功能是否无法使用？

                         图2

但是在上图2的技术参考手册上显示，HRPWM功能中需要使用的SFO()函数 的最小频率是50MHZ，这是说明HRPWM在50MHZ时依旧可以工作吗？

在CLA中调用GPIO_writePin和GPIO_togglePin，IO没有反应

请问该如何解决?

问题前述：已经成功配置CLA以及CLAmath库，并且在CLA中控制ADC采样并完成锁相环计算操作，运行结果准确。

问题详情：因为开发需求，需要给一个标志位FlagPLL来进行锁相环的复位操作，在写入复位操作代码后，CLA卡死在CLASin函数语句。复位代码示例如下：

if(FlagPLL == 1){
    a = 0;
    b = 0;
}

此时FlagPLL = 0，意味着if语句后面的代码块不会被执行，但是当注释掉中间两句赋值代码后…

在CLA中调用sin/cos/sqrtf函数，程序会异常

请问该如何解决？

客户要求，Flash Driver和主体应用程序的Flash存储位置是分开的，独立的；通过boot可以单独更新flash driver或者主题应用程序。

ST的案例操作方式：

ST提供每个Flash Driver接口函数对应的16进制数据，可以这些文件写入指定的Flash存储位置；主体应用程序上电时，再将指定位置的16进制数据读取到RAM内，进行Flash Driver接口函数的调用。

TI的Flash Driver以Lib库的形式提过给用户…

使用CLA，报以下问题，请问该如何解决？

CheckGridVoltage这个函数想在CLA中调用，函数的定义有什么特别要求吗？

warning #10461-D: Invalid to call C28 function "CheckGridVoltage" defined in "./app_isr.obj" from CLA file "./app_cla.obj"

我有些变量，需要CPU和CLA都可以读写，所以需要共享内存块。

请问CPU和CLA有共享内存块吗？

如果有，共享内存块的地址空间是哪里？

TI的工程师你们好！我现在在利用C2000ware中（版本：5.4.0）的VCU部分进行官方FFT的移植。280049C的VCU类型是VCU0/1，因此应当加入c28x_vcu0_library_fpu32.lib，并加入vcu0_types.h，vcu0_fft.h，我发现在COFF格式下对VCU文件夹2837xFFT例程的移植是成功的，无报错，但是若调整为eabi格式…

TI的工程师们你们好：

     最近我想移植官方VCU中关于FFT的库，所用的C2000ware版本为5.4.0，加入了c28x_vcu0_library_fpu32.lib，vcu_fft.h以及vcu0types.h以后，发现提示报错"unresolved symbol"，我发现vcu0_fft.h中的函数只是extren声明，并没有实际写出，并且我发现VCU中的例子都是2837x的…

自己焊接的芯片连接时报错，是哪里短路了么

HI,TI团队你们好！

  我们在项目使用中遇到一个问题，使用CMPSS-->XBAR-->DC-->TZ的过程中，只能作用特定的epwm；如 TRIP4只能作用一路epwm,不能多路共用；
我们的问题是如何配置可以同时作用多路epwm,只有一个比较事件，可以对多路epwm同时进行操作，暂时没有找到这方面的应用案例。

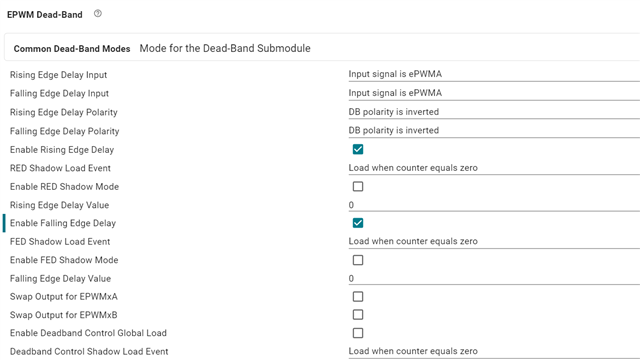

PWM1A和PWM1B配置位死区互补形式输出，调整CMPA的值，改变Duty;

PWM1A和PWM1B是否都能实现互补形式的高精度输出？

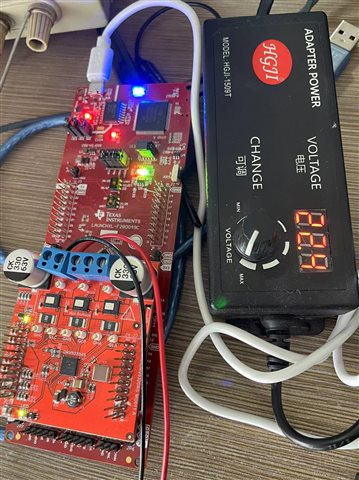

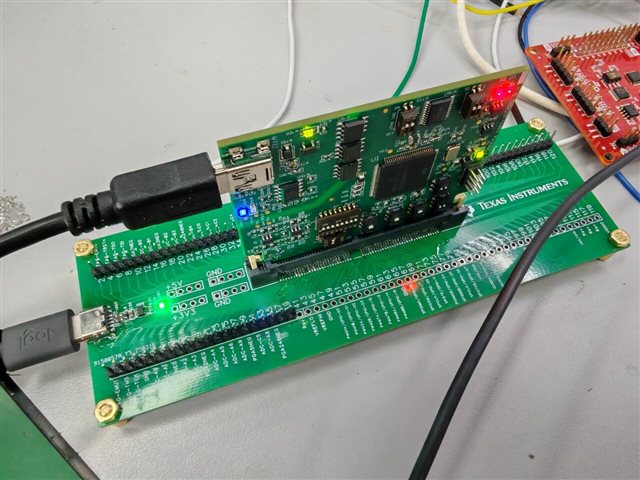

子卡采用F280049C Control Card，底板设计原理图和PCB如图所示，焊接完成后可以正常烧录两次代码，之后再也无法正常烧录，设备管理器中也更新过驱动，系统能够识别到XDS100V2，但是就是无法烧录到DSP中，有无大佬能够发现其中问题

同一个地方多个报错，怎么解决？请指教

TI的专家您好！

最近在TMS320F280049C中配置看门狗的超时复位后，但一直没有生效。

代码如下，麻烦帮忙看下是哪里出了问题？谢谢了！

void Watchdog_Init(void)
{
    //请参考技术手册216页对看门狗的详细说明
    //超时时间计算：256*64 / INTOSC1(10MHz) * 512 = 0.8388608秒…

专家您好！

现在在使用TMS320F280049C的SCI模块FIFO功能时，如何实现一个完整数据包的接收？

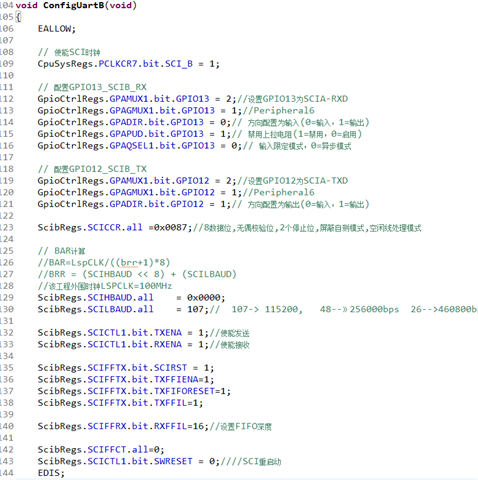

比如：我的自定义数据包共有24个字节，而寄存器RXFFIL设置为16，当产生接收FIFO中断时，一次就接收16个字节，剩下的8个字节似乎没有收到，我的SCI初始化配置如下：

可以正常工作，但是我如果在串口程序一次发送24个字节，就只能正确收到16个字节。其余的8字节该用什么方式接收呢？我尽量想使用FIFO，这样可以大幅减少CPU中断次数…

关于使用SiC器件高开关频率下处理器采样问题请教

 1、开关频率为20kHz时的采样方式：

由于逆变器反馈电流为环内电流，含有大量的高频分量，所以在AD采样时避免频率混叠造成的影响，必须反馈电流的工频值，而在三角载波的波峰或波谷处采样，则可以自然的采样到中间值。

如果不按定点反馈来执行，则必然引入高频扰动；和混叠引起的低频扰动；

    这样的就是一个开关周期采样一次，执行一次控制计算。这样的基础是开关频率低，时间够长，Tsw=50us，可以完成一次计算…

 I'm using CCS version 12.2.0. I've installed C2000Ware_DigitalPower_SDK_5_03_00_00 and can see its path in the products interface. However, when I import the projectspec file…

TI的工程师们您好，我最近使用280049C launchpad遇到了一些问题，一开始在做双路ADC采样+CLA搬运ADC数据，程序可以正常Debug，也可以脱离仿真模式上电运行，但是我基于此，用sysconfig多配置了一个ADC，一个PWM，一个CLA task，Debug可以正常运行，但是掉电以后再上电程序无法运行，后来我用了看门狗…

各位TI的专家，你们好！

最近我公司要开始做数字电源开发，想使用贵公司的C2000系列实时控制IC，现有以下问题要请教下：

1、目前我们要开始的项目是以TIDA-010062为参考项目的无桥PFC+LLC，功率1.3KW左右，请问下你们的这个参考设计有客户使用过并且稳定运行吗？

2、可否推荐几款常用的C2000数字电源控制IC，我们可能使用成本稍低些的…

，该寄存器我写入的是全F，第五位应该会写入1啊，为什么一直是0，手动修改寄存器bit5也是一样的无反应

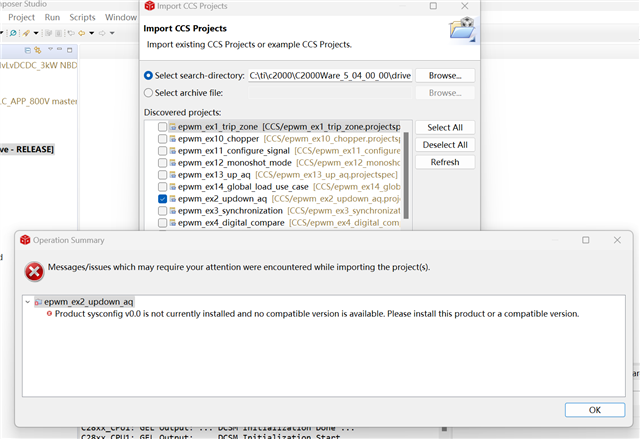

用sysconfig配置数字电源，检测不到sdk包，试了好几个版本都不行，但是用ware就能检测到。

下图中3个CLB Global输入信号分别代表什么，3个信号的区别是什么？
