timerA，使用连续模式，意图是单独控制几个定时器，比如：
CCR0每秒执行一次，一直执行；
CCR1及CCR2独立控制，在启动后0.1秒关闭，用于状态灯的显示。代码：
TA0CCTL0 = CCIE;
TA0CCR0 = 4096; // 连续模式，8分频，4096为1秒
TA0CTL |=TACLR+TAIE;
TA0CTL |= TASSEL_1 + MC_2 + ID_3; // ACLK代码
使用两个中断：
#pragma vector = TIMER0_A0_VECTOR
__inte…
我使用USB转串口工具连接msp430f149，连接关系为：
（串口工具）RTS---(F149)TCK;
（串口工具）DTR---(F149)reset;
串口工具的TXD --- F149的P2.2（BSL RXD）；
串口工具的RXD ---F149的P1.1（BSL TXD）；
GND ---GND;
使用BSL的方式为MSP430F149烧录txt文件，使用网上下载的MSPFET是可以正常成功下载的…
一直使用XT1输入，对DCO的配置也没有仔细的看过。昨天想研究一下，但是蒙了，看文档查资料，还是没有找到我想要的那个点。
我写了个配置，麻烦看一下，这个对吗
MCLK=4M SMCLK=1M XT1=32768:
F5438，与LORA模块使用SPI通讯，在不接模块时，相关端口设置为输出低电平，功耗稳定在3ua（LPM3）,然后连接测试，将相关端口进行配置后，将模块休眠、芯片休眠，应该稳定的电流， 出现两种情况：
1，如刚刚供电时，功耗大约在7ua，然后一点点攀升，可能达到100多ua然后再回落到几十，再攀升
2，在测试开机的时候，偶尔电流在30几ma左右，可能性甚至达到30%，经测试这个不是外接模块产生的，不知道是什么原因
模块上有几个输出端口，我在板上进行的连接…
今年的1月，TI生成了一批MSP430F5438的芯片，但是都被云汉芯城购买了，共18000片，他们是芯片贩子，30元购买，挂在网上就买80多元，我们终端用户，只能慢慢更改设计，以后不再使用这款芯片了，这样既损害了TI的利益，也损害了我们终端的利益，因为我们需要重新设计产品，希望得到TI的重视，切实把芯片卖给我们终端的用户，我们不需要这么多数量，但是我们是最终使用者，也许，等疫情过后，我们已经更改了设计，再也不用这款芯片了
做了一个测试板，器件包括一个F5438，一个外接XT1的32768晶振，及一个稳压芯片，稳压芯片的功耗为1ua，目前配置：
1，所有管脚均配置为输出低电平；
2，使用XT1（也测试过不配置）；
3，启动后进入LPM3.
在此情况下，电流为13到15ua，我想这个应该在5ua以下才对
这个还有其它的方面需要配置吗？谢谢
过年好！
这几天在调试一个UART的问题，配置如下：
UCA1CTL1 |= UCSWRST; // **Put state machine in reset**
UCA1CTL0 = UCMODE_0; // 选择串口功能
UCA1CTL0 &= ~UCPEN; //无校验
UCA1CTL0 &= ~UC7BIT; //8位数据位
UCA1CTL0 &= ~UCSPB; //1位停止位
UCA1CTL1 |= UCSSEL_1;…
UNIFLASH进行BSL烧录时提示UNKNOWN ACK value如图所示
怀疑是接线问题，交换了TST和RST引脚后报错如下
同时测试了读flash也不成功。固件使用的是led定时闪烁的demo，请问是password问题还是接线或是其他问题呢？
请问MSP430F5438的A10通道ADC的采样误差大概是多少，另外例程在哪里？
Hi
由于MSP430F5438A缺货，客户打算使用MSP430F5438进行替换，有哪些地方需要注意？根据官方移植手册SLAA419C的差异点有些疑问，详见附件。
MSP430F5438停产后需要更换MSP430F5438A，更换后表现为不断自动重启。
1、外部晶振选用8M，电容20PF,当程序中选用外部晶振时，单片机控制继电器动作时，会引起单片机复位或死机，频率相当高，十有六七。
2、当程序中选择低频32.768晶振时，单片机控制继电器动作一切正常，已经通过上万次测试。
3、以下图是控制继电器的电路图，此电路之前选择的MCU是MSP430F149，外部晶振选择的是8M，之前没有任何问题，可是换成MSP430F5438…
各位，前段时间咨询过串口发送数据速度问题，后来多次测试，得出是无线传输模块空速问题。现在这个项目，发现一个问题，我都困惑了。
我和同学做的是一个粒子计数器，测量空气中不同粒径的粒子数的，我主要负责软件。
MCU：MSP430F5438 IAR430 V5.1
1、前端电路出来的是一个个的脉冲（一个脉冲就代表一个微粒），不同粒径分不同通道，我要做的就是统计脉冲个数。
2、开始用的IO口外部中断…
Hi TI,
关于FTG这个参数，我在MSP430F149 & MSP430F448中均找到了范围要求，但是在F5438中没有找到对这个参数的类似要求，请问是否是F5438本身没有这个要求？谢谢~
1、使用msp430f5438；
2、系统MCLK=16MHZ，SMCLK=1MHZ
3、串口波特率9600,8N1；

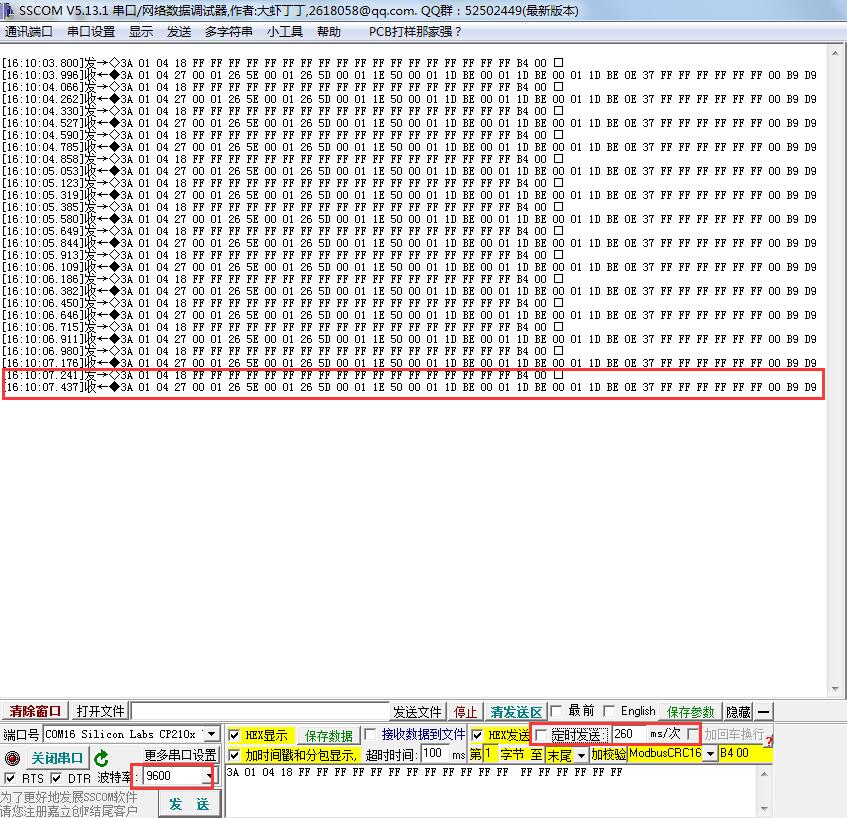

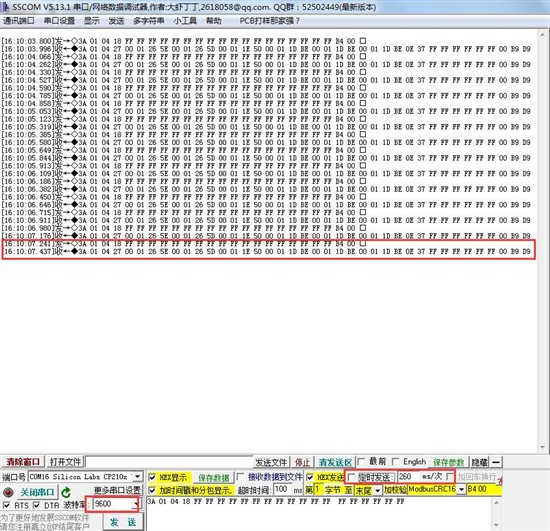

4、用调试助手向单片机发送一个数据包（24字节）用于读取当前单片机检测数据，返回来的数据包长39字节，PC机和单片机之间用的无线方式（那种常见的无线串口收发模块），发送查询命令间隔居然需要260ms，低于250ms返回来的数据就会出现乱码。如下图
5、采用的自定义协议，从机收到一包完整的数据再进行解析…
在调试串口通信时，需将串口设置为：
使用UCA1，串口时钟选择SMCLK为1MHZ，波特率9600，发送1字符：1起始位+8数据位+1偶校验+1停止位

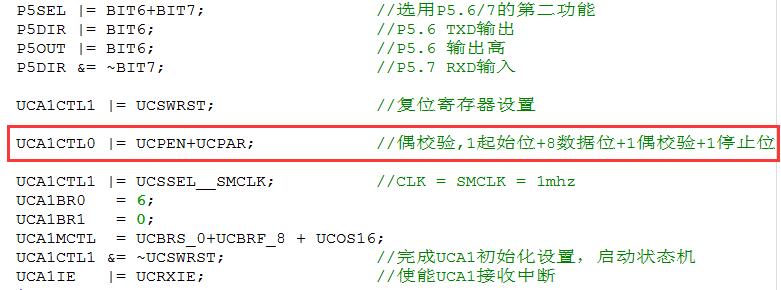

如图示，屏蔽图中红色框那句代码，通信正常。
不屏蔽红色框中那句代码，通信不正常，具体表现在：能进入串口中断，但只能接收1个字节，且那一个字节数据也是错误的。
请问这个是怎么回事？
我使用MSP430F5438的开发板，在win10环境下使用CCS7.3.0建立了一个空的工程，使用jtag下载无问题，但是我使用SBW四线下载仿真时，CCS老是提示
我同时还使用了多款430芯片，都不能进行SBW下载，请问一下CCS使用SBW下载时需要进行什么设置吗？我在软件里没有找到设置仿真器下载的地方。。。。
程序从F249上移植过来的，发送正常，但是接收不正常。RX脚有波形，但是进不了TimerA中断
#include "SimuUartRS485.h"
#define Bitime 27
#define Bitime_5 12 /*1200bps*/
#define TXD BIT0
#define RXD BIT1
#define RS485RD(level) P10OUT = ((unsigned int)level) ? (P10OUT|BIT0) : (P10OUT&~BIT0…

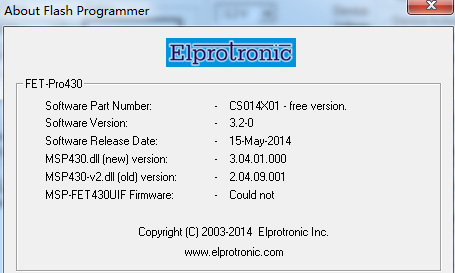

现在就是使用MSP-FET430UIF及软体Lite FET-Pro430 Elprotronic，能够选中MSP430F5242，但是烧录失败。烧录MSP430F5438是OK的，图片是我的软件信息 麻烦你帮我看看问题出在哪里？
void adc1_init()
{
P9OUT &=~ BIT1;
P6SEL |= BIT2;
WDTCTL = WDTPW + WDTHOLD;
ADC12CTL0 = ADC12ON + ADC12SHT0_8 + ADC12MSC;
ADC12CTL1 = ADC12SHP + ADC12CONSEQ_2;
ADC12MCTL3 = ADC12INCH_2 + ADC12EOS; //A0
ADC12IE = 0x01;
ADC12CTL0 |= ADC12ENC;
}
void…
我想得到57600的波特率。
我的 BRCLK frequency 设置为UCSSEL__SMCLK，而SMCLK选择的是默认的DCOCLKDIV，即1048576Hz。
查表可知，在 BRCLK frequency = 1048576Hz，Baud Rate = 57600，且UCOS16为0情况下：UCBRx = 18，UCBRSx=1。
于是有以下设置：
UCA3CTL1 |= UCSSEL__SMCLK;
UCA3BR0 = 0x12 ; //即十进制的18
UCA3BR1 = 0x00 ;…
F5438的spi与FM25H20通信，现在读取FM25H20的状态寄存器返回的也是0xff，给FM25H20的任一地址写数据，然后再读该地址的数据，返回的也是0xFF，不论什么操作，FM25返回的都是0xff。不知道出了什么问题。。。
#include "msp430x54x.h" #include <stdlib.h> #include <stdio.h> #include <string.h>
#define WREN_CMD 0x0…
