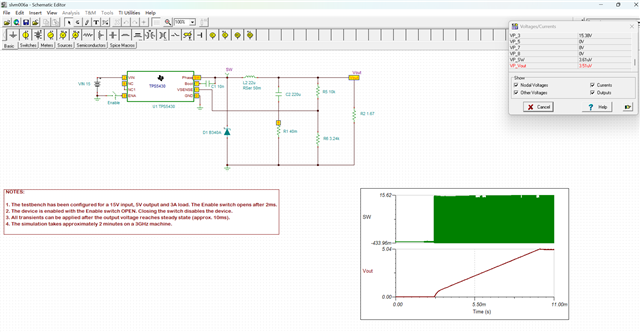

我们在使用TINA仿真PS5430 slvmac8 这个文件的时候，DC 电压一直没有输出不知道怎么回事？请帮忙看下，谢谢

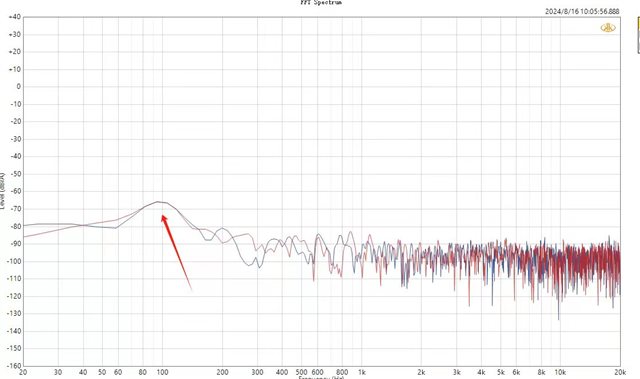

我用TPS5430来设计功放时，同一批次的TPS5430做负压12V输出时，低频100Hz底噪高出很多。正负压都是用的5430
正常的5430在现有的输出上额外挂1.7W负载工作都是正常的，不会出现100Hz频点处凸起
现在一批货，不是所有芯片都有这个问题，有10%出现这种问题，（货绝对是原装）现在不知道怎么去处理这个问题。
电源不是适配器输入，是恒流恒压开关电源输入。
请帮忙分析一下，
↑↑↑ 当前原理图
↑↑↑ 当前Layout
↑↑↑ 有参照WEBENCH® POWER DESIGNER 值修改过，未有改善

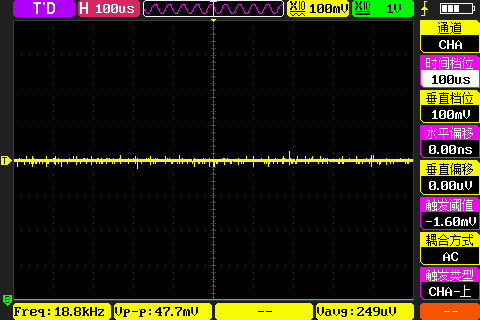

↑↑↑ 未接负载
↑↑↑ 接上LDO（BD3570）低负载，未测负载电流
↑↑↑ LDO 另接150mA负载后

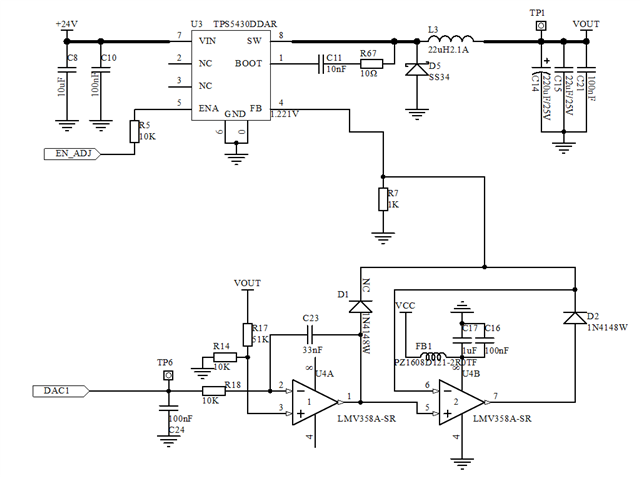

我们使用TPS5430DDAR作为15V转5V的降压芯片，该设计已在量产中，目前发现有几例低温时5V输出异常的电路板，最终定位到是电源芯片TPS5430DDAR的4脚在低温时（10度以下即会出现，出现概率100%）电压会跌落（由基准1.221V跌到1.107V左右，对应示波器波形通道3），而同一批次的其他电路板和芯片没有这个情况。请问这是什么原因导致的，附上器件外围原理图和芯片4脚低温下电压跌落的波形图。

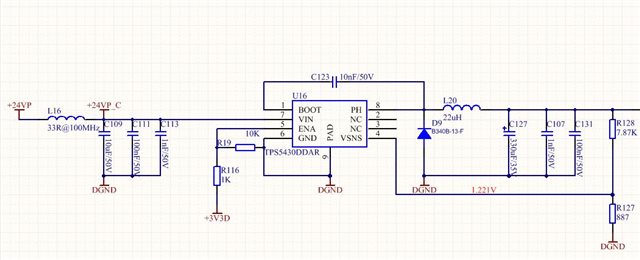

原理图参考数据手册中5430的5V输出设计的。
以下是数据手册的图：
下图是我参考手册自己画的原理图以及PCB布局：
我排查过程中用过的措施：
1.换电源芯片，输出还是没有改变
2.检查PCB板上焊接的电容、电阻和电感值，都是正确的
3.检查芯片封装。先和数据手册上的封装引脚对了一遍，没有问题；又把芯片拆下来反着焊了一下，上电后检查输出，输出为零，各引脚电压除了VIN之外都是0，说明芯片封装没有错误。
4.检查电路原理图设计，重新和数据手册的原理图对了好几遍…
管脚测试：不良物料与正常物料进行管脚的阻抗以及二极管档对比测试，测试参数均一致，芯片管脚未发现损坏。
异常现象：不良板输出电压保持在3.8~5V左右，正常的输出电压为13.4V左右，时好时坏。
不良率：共计使用260PCS，目前反馈有15PCS不良，不良率5.8%。
分析过程：共计测试3PCS不良PCBA，不良板输出电压集中在4V~5V左右，增加1A负载下电压均能正常输出13.4V左右，其中2PCS不良在增加了一个100uF/220mΩ电解电容后，输出电压能达12…
TPS5430芯片两个布局在一起会造成干扰吗，有的时候两个都能用，有的时候两个都不行，有的时候其中一个可以使用，不能使用时boot脚电压为9.3V，输出为0V，期间还出现了tps5430击穿现象

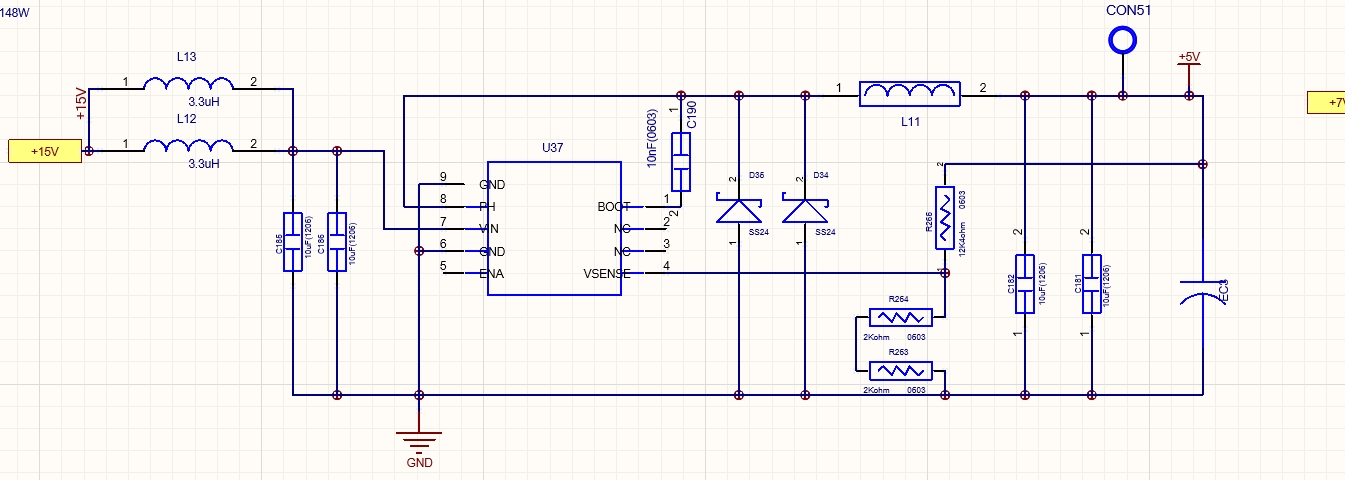

TPS5430 空载输出电压偏高。PH脚除了上电时候有开关动作之外，后续无任何变化，设计目标电压为5.8V，空载输出为6.3V。在输出端施加1mA的负载，输出电压即符合目标值。
问题描述：
设计这部分是为了得到5V电压给串口屏供电。打板焊接完之后，发现5V电压指示灯并不会亮，TPS5430DDAR这块芯片发热厉害还有些噪声。进行电压测量时发现和数据手册的要求有矛盾，希望大家看一下，给一些其他的找出问题的方法或者改进的建议。
设计原理图：

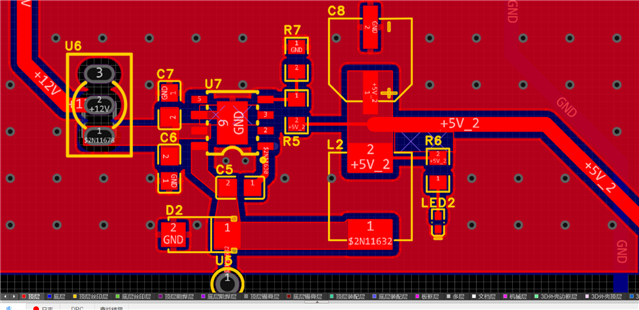

PCB设计：
实物图：
电压测试结果：
参考的芯片数据手册：
使用TPS5430的时候，输入12_Vin电压是12V，但是DCDC_EN处电压有10.79V（ENA容忍电压是7V），输出电压是5.6V（按照参考电路设计应该是5V），是电路设计问题吗？
黄色是12_Vin的电压波形，蓝色是DCDC_EN的电压波形。

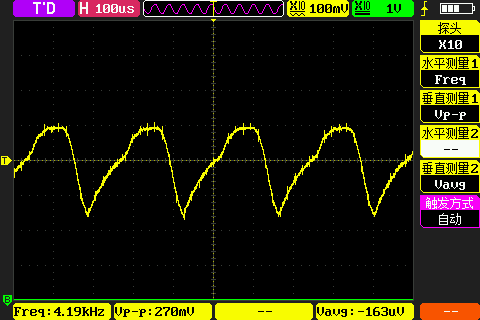

根据官方原理和布局做的5V3A电路，实测输出电容两端纹波异常，不是标准的三角波，为什么？（此前用过5420做的5V2A和5430做的12V1A都没问题）另外，这样的设计可以通过ClassB的EMI测试吗？
5V3A：
轻载：
使用TPS5430设计了12V转+/-5V电压变换器，输出电压很准确，但是出现了500 kHz的spike，考虑为开关频率下寄生电感所引发，波形如下：
PCB layout如下：
电源板输出电容除220uF电解电容外，还并联了22uF和0.1uF的电容，在被供电的芯片周围也添加了多个0.1uF和6.8uF的电容。供电时，连接被供电PCB的导线大概2-3cm长。
目前PCB layout已无法更改，请问在使用该板子的前提下，如何能有效减小该尖峰spike…

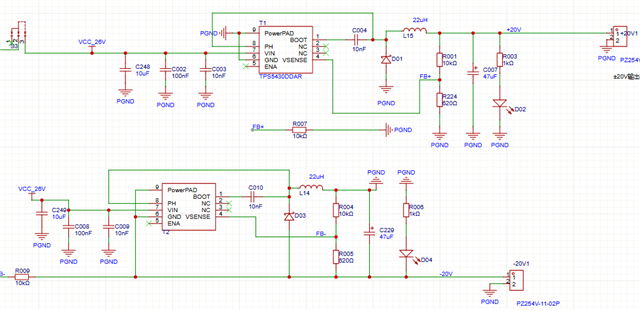

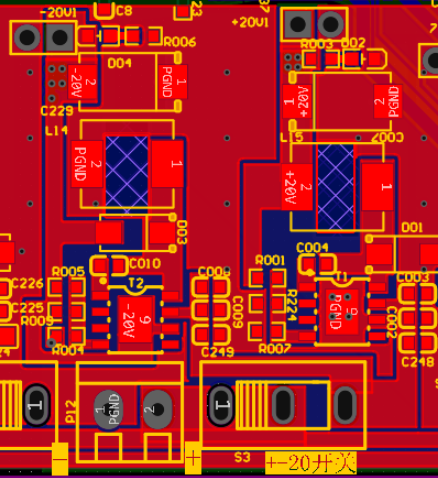

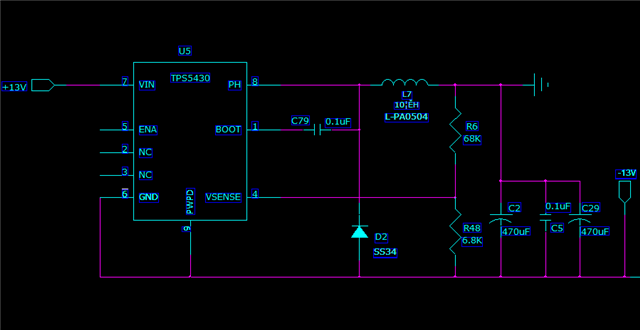

原理图和PCB如上图，最终参数按照TI的WEBENCH修改成了 30转+-25V的配套参数，但是每次拨动开关，芯片就会立刻烧坏，最开始烧坏我通过在芯片VIN处加一个100uF的电解电容得到解决，但是30V转-25V的依然没有解决，每次烧坏都是芯片的6和8短接，求问佬们是为什么，怎么解决？
