现在想用一个DAC产生一个直流电压去控制多片VCA810，可能大概有120片VCA810，打算用电压跟随器去增加一下驱动电流，然后再去控制，但是不知道具体能同时控制多少片VCA810，希望能给予解答
现在想用一个DAC产生一个直流电压去控制多片VCA810，可能大概有120片VCA810，打算用电压跟随器去增加一下驱动电流，然后再去控制，但是不知道具体能同时控制多少片VCA810，希望能给予解答
设计了个用VCA810实现可调增益的滤波电路，滤波器使用的是2阶有源高通和6阶有源低通组合的方式构成带通，滤波范围在1K-20K，滤波增益为1V/V，在810和滤波器之间连接一个3倍的信号放大；

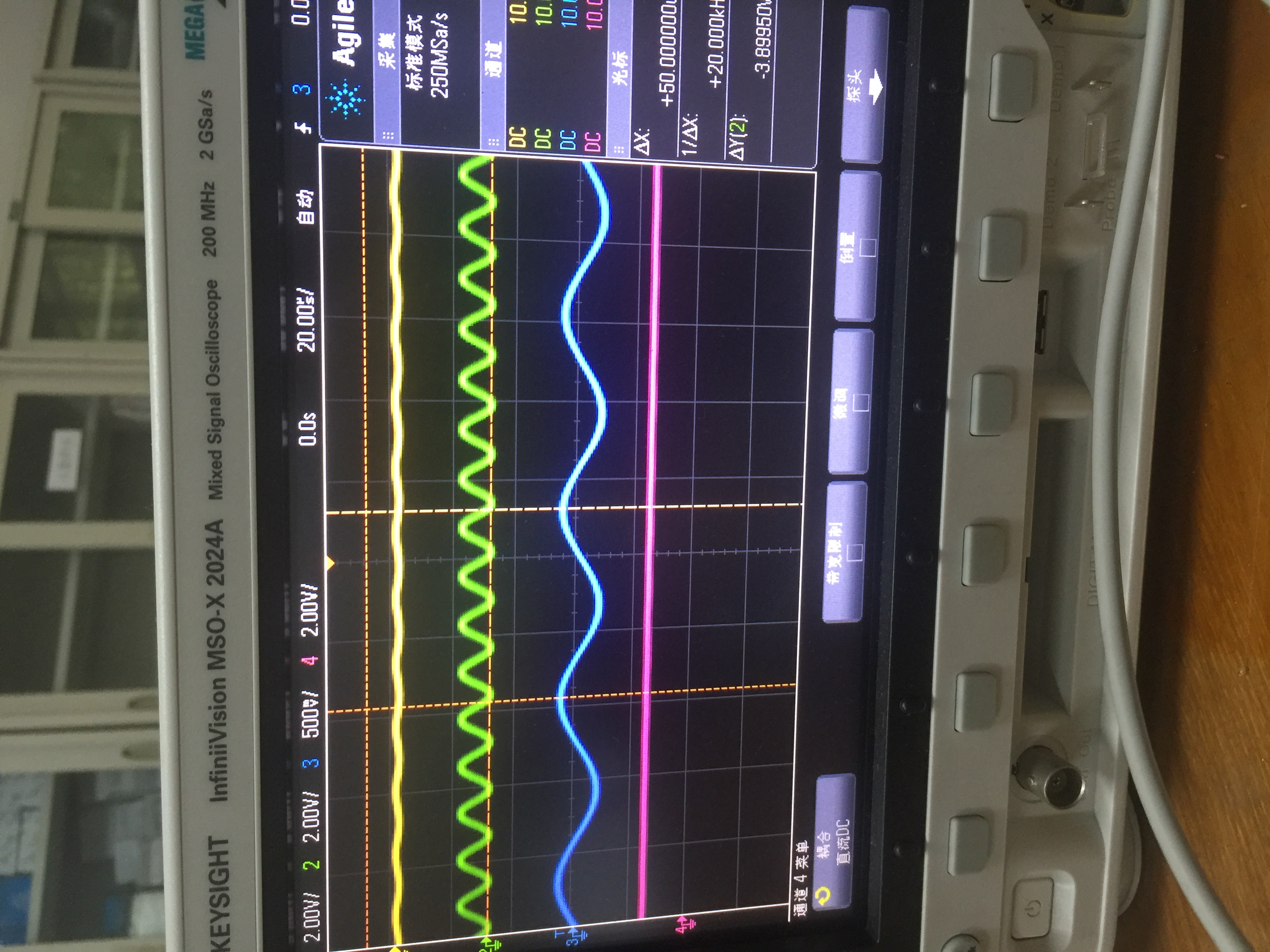

但经过测试发现VCA810会有2次和3谐波输出，导致经过滤波器输出波形变形，我不知道是810本身就这样还是我电路上有什么问题，望大神给提供点意见解决这个问题；
现在PCB板已经做出来了，解决方法希望能在现在PCB上实现。下面给出测试的波形…
我使用了一片vca810构成程控放大，但发现在输入100mv信号情况下，放大约10倍，在频率为数mhz开始明显衰减，但看资料说vca810拥有35M的恒定带宽，请问是何原因，谢谢
我想问；如果这样3.3V的控制端接DA输出时会有影响吗？还是DA输出多少，控制端输入就是多少？
我按照器件手册上的应用方法制作了VCA810的压控增益电路，但是带宽始终达不到35M，勉强也就16M。请问可能是什么原因呢？
vca810做的压控放大，产生了谐波，使得波形发生了失真，请问为什么vca810会产生谐波，原因是啥。
我在使用VCA810过程中遇到一些问题，请各位大神指点，具体如下：
1、控制电压最小只能加到-1.7V，再减小的话输出信号消失或者放大倍数骤然减小。
2、输入端出现一个叠加在信号上的直流，输出端直流被放大。
3、在信号有效范围内，当输入信号增大，输出信号失真。
图1 电路原理图（实际PCB中1,8脚对调）

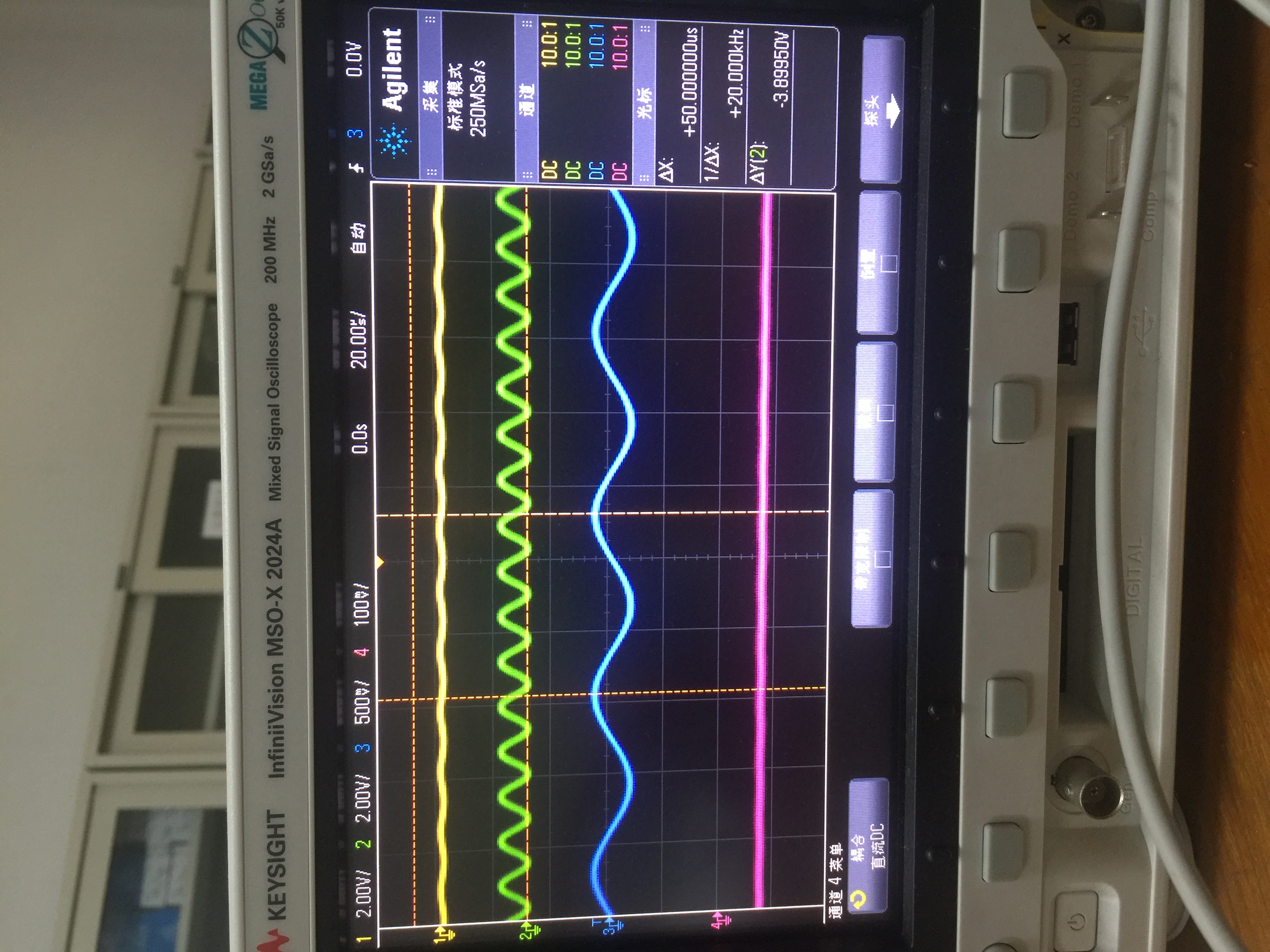

图2 小信号输入，输入端8脚70mV左右直流（CH4为测试信号）
图3 小信号输入，输出端1.6V左右直流（CH4为测试信号…
最近再调AGC 选择了VCA810这个芯片 调试了快一周了

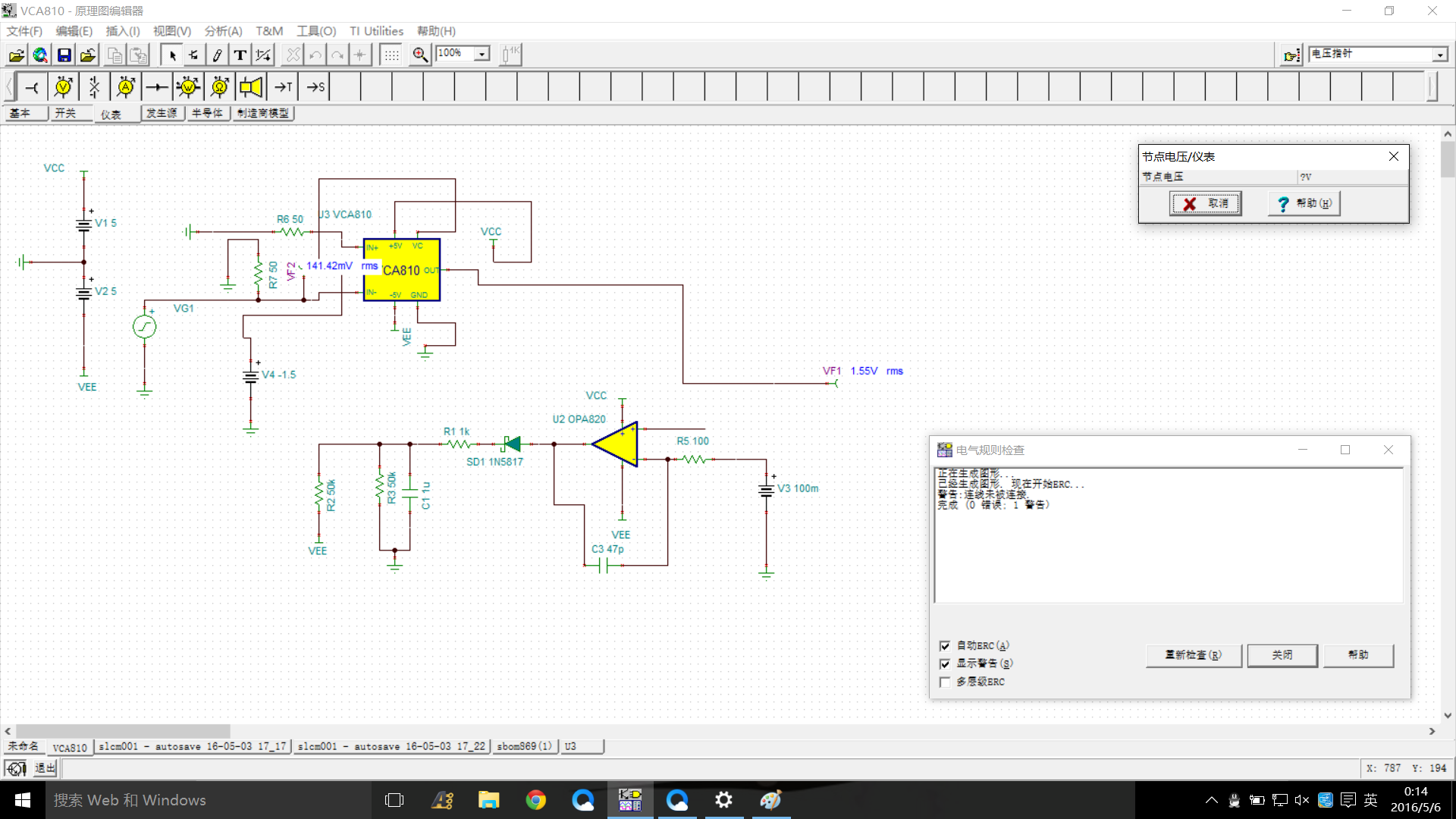

但是仿真都没有过 恳求各位TI工程师帮忙 下面是两张仿真实验的图
上面这一章是我验证 vca810是否能够正常工作 看起来 虽然不是完美的线性 但是仍然是可以接受的

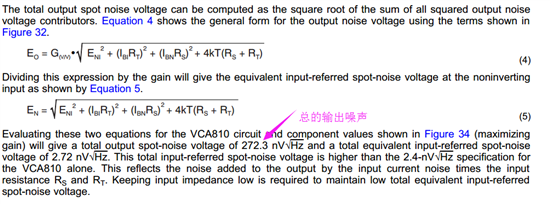

这个AGC是模仿datasheet 搭的 为什么没有效果 这让我很痛苦 用探针测试 DC LEVEL 始终是负电压 从未见过如此答案 后面的二极管 电容检波电路也是有点糊涂的 我更多的理解是…

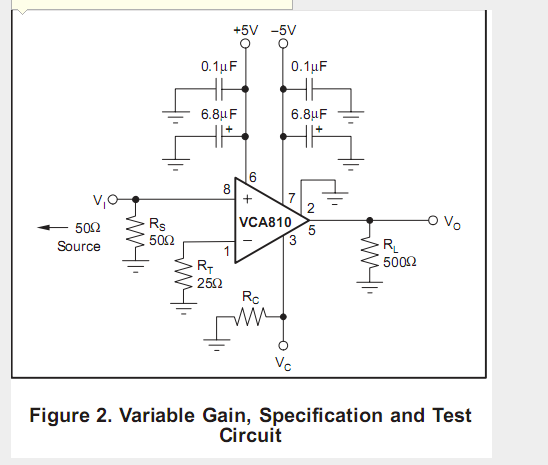

这是我在VCA810的数据手册上看到的电路，电路焊出来后，输出噪声很大！而且在控制电压从0调节到-0.6后波形就出不来了。
1.首先这运放的正输入端为什么要接一个50欧的电阻；（我接上输入信号时，信号会被拉下来。）
2.电压孔数输入端接了一个Rc电阻到地，这电阻的阻值为多大?
调了2天了甚是头疼，哪位大侠以前调试过的，给点意见啊。
请问一下有什么好的解决办法吗
