请问LMX2594设置从1GHZ扫到1.5GHZ，步进1MHZ，10秒扫完，扫描6个周期，每个地方要如何选择，怎么设置，怎么计算，有没有相应的指南，谢谢！

你好：

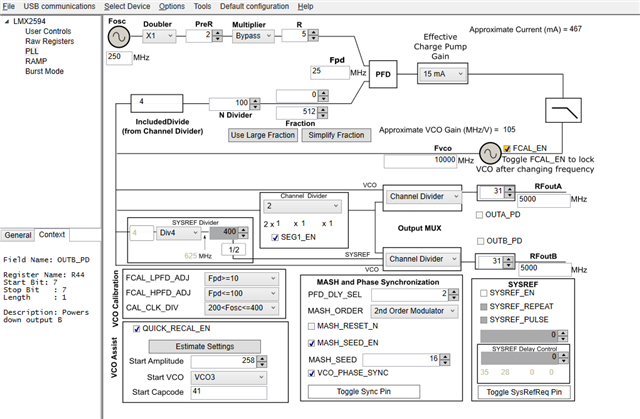

我在使用LMX2594时，参考频率选择为100MHz，使能OSCin 倍频器，Fpd=200MHz，选择VCO4=12GHz，仅使能OUTPUT A，分频器配置为4，输出3GHz，框图如下；

频谱仪测试3GHz输出，发现750MHz杂散，结果如下所示，通过寄存器R0，设置成0x2519，power downLMX2594时杂散消失；

mx2594的配置如下：

地址  值

0x00 251A 复位寄存器，10ms后取消复位
0x00 2518
0x4E…

您好，在使用TICS Pro生成ramp的过程中，我有如下3个问题：

1.Auto ramp mode中，我观察到只能配置startfreq、endfreq，且若我需要两个ramp时，二者首尾freq必须相同。但我希望对ramp0和ramp1配置不同的INC，并且在2594手册中并未体现ramp INC与freq强相关。请问我能否用auto ramp实现“ramp…

请教LMX2594使用方法，输入156.25Mhz，输出2个5GHz时钟给ADC12DJ5200使用，帮忙看下原理图是否有问题，TICS pro生成的工程文件对吗？

1325.LMX2594.tcs

谢谢，Danie！

LMK04828输出时钟能实现上面的框图吗？有两路SDCLKoutput7和9输出40.625M，DCLKoutput输出260M，看规格书SDCLK和DCLK是一样的输出频率？

TICS pro能导出功能文件直接烧录芯片吗？还是在线操作寄存器？

时钟原理图帮忙review，能方便提供联系方式吗？我是上海橙科微王小秋，13917788754…

Hi，

   下面框图是想要实现的输出时钟，TICS pro能导出文件直接烧录到芯片中还是在线写寄存器？谢谢！

在配置2594全辅助校准模式下，读回读寄存器完全不正确，R110,R111,R112以及专用的回读寄存器R107,R108,R109也不正确，但是读我写入的寄存器是正确无误的；R0为2418

请查看以下连接问题，之前和TI专家讨论问题并没有得到解决

LMX2594: 2594回读寄存器值不正确 - 时钟和计时论坛 - 时钟和时序 - E2E 设计支持

您好，请帮忙回复以下问题：

1.LMX2594EVM中章节“F 斜升功能”中，图“F-2”的时频图是用什么软件或仪器测试的？

2.配置类似斜升波形时，能否设置仅上升ramp输出相应频率的信号，而在下降ramp不输出信号？

在配置2594全辅助校准模式下，读回读寄存器完全不正确，R110,R111,R112以及专用的回读寄存器R107,R108,R109也不正确，但是读我写入的寄存器是正确无误的；R0为2418，有什么地方是需要配置的吗

贵公司能否提供该芯片的verilog语言驱动程序

LMX2594输出任意频点都会在左右出现等间距干扰信号，频率间隔约2.3M左右，怎样去除？

LMX2594输出任意频点都会在左右出现等间距干扰信号，怎样去除？

全辅助校准是否需要在常温、高温和低温各读取一遍寄存器写入值。

• 我们试了两种场景，先上电，再拉高CE，
  1. 直接读下寄存器，MUOUT始终低电平，能确认时芯片把它拉低的。
  2. 给R0寄存器写0x0003值，然后再写0x0000值，进行个软复位，再读寄存器，然后MUOUT仍然是低电平

LMX2594相噪问题.doc

用过ADI的ADF4158，可以用MUXOUT来指示ramp斜坡的结束，但是LMX2594/2595似乎没有这个功能？

另外，我尝试用RampCLK信号来控制扫频，结果频谱很乱，而用片内自动扫频就很干净，不知道为什么

用的是2459的评估板，扫频带宽是9G到9.1G，上下坡时间都是400us，鉴相频率50MHz，片内自动扫频，VCO电压测试点能看到三角波

改用RampCLK控制…

LMX2595那些寄存器必须设置，设置顺序有没有要求？

各位TI专家，我在看这个文档：

TIDA-01410 （tidud11.pdf)
Phase Synchronization of Multiple PLL Synthesizers Reference Design

第2.2.1节“相位同步理论”中，有这样一段话：

For instance, whenever a signal is…

LMX2594 AB通道输出5GHz，但是输出相位固定相差180°，目前需求输出相位需要完全同步。当前寄存器配置如下

LMX2594 AB通道输出5GHz，但是输出相位固定相差180°，目前需求输出相位需要完全同步。当前寄存器配置如下

hi,I want to know harmonic requirements of the reference clock。When the harmonic is better than any index, the PLL output spurious is not affected by the clock power.

LMX2594修改输出功率寄存器R44,从0-63，频谱有异常杂散，视频中配置的是2G 频率，已锁定后，再修改R44寄存器，寄存器配置如下

R112	0x700000
R111	0x6F0000
R110	0x6E0000
R109	0x6D0000
R108	0x6C0000
R107	0x6B0000
R106	0x6A0000
R105	0x690021…

我用2594生成了一个2.64GHz信号，但是二次谐波及以上谐波均未达到手册中的谐波抑制度，也试着调整未使用的差分输出焊盘，均没有改善，想请教一下各位如何能做到较好的谐波抑制。
