请问这个寄存器配置和那些因素有关系，如何选取，目前采样率是500sps，实测配置为fDOM/4效果更好

工程师你好，我在使用ADS1291时，给他上电然后初始化后，首先测试了Vref=2.4V，VCAP1=1.2V和VCAP2=5.2V，一切正常；然后在测试DRDY时，发现脉冲是向下的，频率是500HZ，如图所示：

然后我怀疑是SCLK的问题，并测试了SCLK的输出，发现如图所示（两个图都是），频率是1MHz，你看是这部分的原因吗？

此外，我通过设置寄存器，将ADS1291的内部时钟输出出来观察，是标准的512KHz，没有问题。

基于此，目前遇到的问题是DRDY位的频率输出正常…

1

1

请问：

1) AVDD-AVSS=4V，他的Vref还能输出4.033V吗? 供电电压为4V（±2V）对设备有什么影响吗？

2)输入范围计算问题，以2.42V为参考的，差分输入范围最大不应该是0.4V吗，怎么8.3.4.2节说是0.3V，而8.3.4.1节说是0.35V？

你好

我使用ADS1291时，在输入端加载一个+-20mV直流的时候，不输入的话，有一个336mv的直流，输入20mv的时候有个-336mv，然后把它抬升了20mv;输入-20mv的时候有个336mv，然后把它降级了20mv。

我输入正弦波是这样的

这个336mv是4.033Ref时候12倍增益的量程

当我在输入前面加上高通滤波电路的时候，可以正常采到信号，但我…

图中R3、R4以及R5、R6的作用是什么呢，在我看来是将IN1P/N的电压拉升到(AVDD+AVSS)/2，那么这么做是为什么呢？请指教。

请问ads129x.ibs 是pspice for TI的仿真文件吗？

Pspice能仿真ads191吗？

如果是，有没有相关的资料可以提供呢？

我们的设计采用的是ADS1294芯片前三个通道采集心电信号。基本功能都正常，心电信号采集也正常，但在调试中发现一个现象：就是将导联电极扣脱落放置在桌上的时候，系统电流会比全接信号的时候上升100uA左右，但将导联线保持脱落状态拎起来悬空，系统电流相比全接信号的时候下降100uA左右。比较困惑这到底是什么原因造成的。我能想到的可能的因素是ADS1294芯片中有关导联脱落检测和右腿驱动相关的配置…

有没有ADS1291外部起搏信号部分检测的电路图

你好，我想咨询一下。ADS1291 的IN1N和IN1P导联脱落检测设置可以和RLD导联脱落检测设置共存吗？还是正常工作时可以通过loff_stat检测到IN1N和IN1P导联脱落检测，然后通过关闭RLD放大器后，再测试RLD导联脱落检测？

你好，是这样的，我想咨询RLD寄存器问题，当我想采集外界信号时，如果按照之前工程师你说的设置：将RLD设置为00，不让RLD与通道1正负极连接，出来的数据断断续续，还不是外界信号。如果让RLD与通道1正负极连接，并且启用RLD缓冲器和RLD感应器，可以采集到数据显示波形 ，但是导联脱落检测不到RLD线脱落情况，这个该怎么解决？

你好，工程师，我将ADS1291设置成 config1(02), config2(A3), loff(10), ch1set(05), ch2set(81), RLD(00), LOFF_SENS(00), RSP1(02),  RSP2(07), GPIO(0C) 用于方波测试信号（1mv,500sps），得到的数据用MTLAB仿真出来发现一个周期包含512个点，不是500。  然后正常采集设置成config1(02), config2(A0), loff(10…

1.使用ADS1291内部时钟时，设置采样率为1k，测的DRDY引脚频率是1kHz，1.002kHz，1.004kHz，1.006kHz。为什么不是稳定的1khz？

2.且有的drdy引脚的低电平宽度比其他的宽。请问这是什么原因呢？

3.如果使用外部时钟，频率必须使用2.048Mhz或者512khz吗？是否可以使用其他频率？

TI工程师您好，

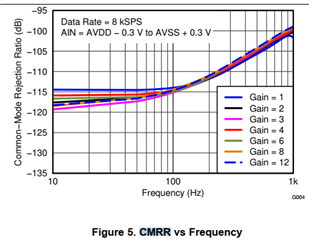

ads1291共模抑制比与频率曲线中，为什么CMRR是负数，我们的理解CMRR应该是正数。

谢谢

您好

請問一下

ADS1292R 和 ADS1291都是1 lead ECG

但是一個為雙通道 一個為單通道

這個應用上差在哪裡

謝謝

ECG 系统中 RLD 放大器（或 EEG 系统中偏置放大器）的直流增益可能会因连接到电路和周边元件的电极数量而异。那么，如何计算系统的预期增益呢？

ads1291双电源供电时：

Thermal Pad接 AVSS吗

TI工程师，您好，我最近在用ADS1291采集心电信号，使用连续模式时，可以正常采集信号，但使用单次转换模式时，DRDY引脚一直是高电平，无法读取数据，调试的过程中有两次突然可以正常触发读取数据，但其后就再也没有读到数据了。

我是使用的ADS1291和AFE4400同步采集PPG和ECG，AFE4400的DRDY作为触发信号，当AFE4400的DRDY中断后…

我们在开发一个带ECG功能的手环，选了TI的ADS1291芯片，现在发现ECG的波形没有出来，感觉都是杂波，我们现在只有2个电极，一个接左手(LEFT)一个接右手（RIGHT），请帮忙看看电路图和寄存器配置有没有问题，谢谢。

为了提高ADS1291通道输入阻抗，前级增加了lmc7111跟随，采集10uV级信号时出现了3、5、7次谐波，去掉lmc7111后多次谐波没有，请问这里的原因

如何验证 ADS129x 器件是否仍然正常工作？

ECG 三条感应信号，在主板走线如图， 影响大不大？

主题中讨论的其他器件：ADS1298, ADS1299, ADS1192, ADS1296, ADS1299-4, ADS1298R, ADS1296R, ADS1299-…

我们通过ADS1291自带温度传感器测量时（CH1SET = 0x14)，只要接触到右腿驱动的引脚（我们设备有ECG功能），温度测量值就会不对。右腿驱动相关配置都是关闭的， 寄存器RLD_SENS(0x06) = 0x00, LOFF_SENS(0x07) = 0x00。请问这是什么原因？怎么解决了？
