遗憾的是、由于这是一个较旧的器件、因此我们没有 ESD 数据。 相同配置中还有其他器件、例如具有 类似配置的 MUX506。
Rami
再次感谢 Kate。 目的是一次传递不超过4或5的信号。 多路复用器的数量使得多种选择和顺序成为可能。
继续!
您好、Pete、
非常感谢您发送该图。 这绝对是一个有趣的应用。
由于您需要16:1多路复用器、我认为您选择 CD74HC4067是一个不错的选择。 开关架构为无源 FET、因此只要输入信号处于建议的工作条件下、信号通过时的失真就会降至最低。
需要考虑的一点是、当级联多路复用器时、信号通过的每个后续多路复用器的带宽可能会受到影响。 但是、由于该器件具有89MHz 的额定带宽…
抱歉、先前的 PDF 不完整。
您好、Pete、
欢迎使用 E2E!
您能否绘制系统的简单方框图、以便我更好地了解您所需的选择组合?
TI 的模拟信号开关和多路复用器能够在推荐的器件工作条件下传输 I/O 信号、而不会出现失真。 我建议选择一个精密器件以最好地保持信号质量。
根据您的系统功能、我们可以选择最适合您应用的多路复用器(或多路复用器组合)。
此致、
Kate
Adam、
感谢您的回复、为我提供了很多帮助。
我将尝试它、因为它看起来很好。
此致、
Laszlo
Laszlo、
无源 FET 开关没有任何驱动能力。 它们与能够拉电流或灌电流的 GPIO 不同。 这些开关只需充当导线、即可将引脚上看到的电压/电流传递到另一侧、或不将其传递到另一侧。 您可以将 Arduino 中的 GPIO0配置为输出、并使用 GPIO 1-4设置多路复用器的选择引脚 以使任何端口成为输出。 然后、您可以将 GPIO0更改为输入、并 使开关的任何 I 引脚成…
尊敬的 Adam:
谢谢。 它在服务器中使用。
安东尼
安东尼

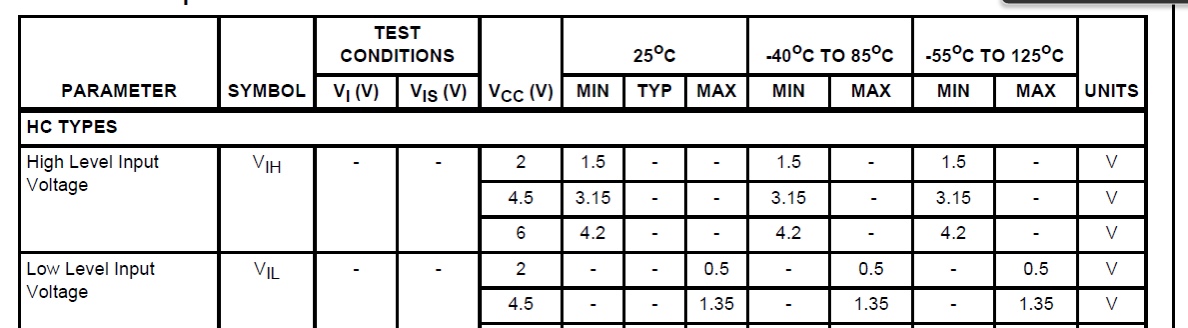

如果您的 UART 信号电压和带宽 处于建议的工作条件范围 内、并且您的系统可以处理~60 Ω 的串联电阻、 则 CD74HC4067可以工作。
大多数开关由于 速度较低而能够支持 UART 信号 、我们甚至还提供了新的开关 、例如 TMUX136 (2通道、2:1 多路复用器)。 遗憾的是、我们的产品系列 没有很多12:1多路复用器选项。
您正在尝试与使用如此多 UART…
