大家好，我在调试1227的芯片，目前要使用到一个1227芯片内部硬件自动关断PWM的功能，根据手册描述，可以通过GIOB[2]对HET2的PWM进行自关断，
本人调试的底层都是使用HalcodeGen软件自动生成，上面的功能在HalCodeGen软件中也有相应配置，如下图
通过查看手册里相关功能的描述很少，如下：
目前正在调试这个功能，但一直无法通过GIOB[2]输入的电平对HET2的PWM输出进行关断控制。
目前，本人的做法是，
1、程序跑以来后，PWM一直输出一个固定占空比和周期的PWM波…
各位大神，
我在使用gcc编译tms570ls3137的示例程序example_rtiBlinky.c，其中_enable_IRQ()报错没有定义，请问在哪个文件可以找到？
谢谢！
各位大神，
我用GCC编译器生成了bootloader，请问怎么把代码从flash拷贝到ram运行？这是我的链接脚本文件：
/*----------------------------------------------------------------------------*/ /* sys_link.ld */ /* …
你好，
我在使用CCS编译程序后，使用XDS100v2仿真器烧写程序时出现invalid bank的问题，
使用的芯片为TMS570LS0914 ，flash内存范围为1MB，0x00100000.

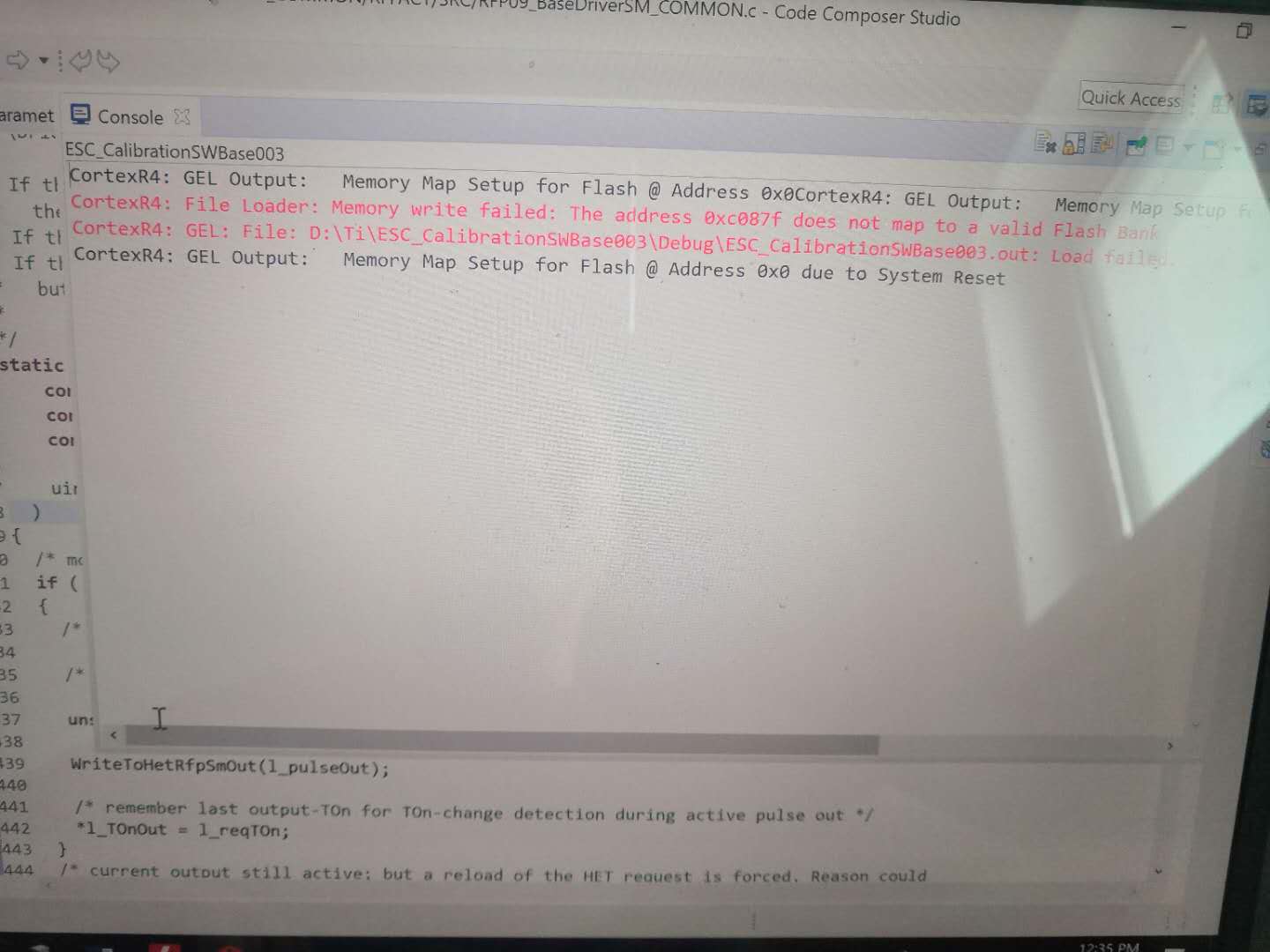

出现图中所示的问题，0xC087F被映射到一个invalid bank。
应该如何解决？
你好，
我正在使用TMS570系列的芯片，在调试程序时，需要能在一块芯片（开发板）中，同时能download和debug多个HEX或者.out文件。
而现在正在使用的是TI XDS110 USB调试器，无法满足需求。请求推荐一款好用的调试器与其搭配的软件，能够同时在一块芯片中调试两个1或多个程序！非常感谢。
大家好，
我在使用F021库操作flash的时候，进行flash擦/写操作时，按照说明文档给的步骤，第一步应该是初始化flash的bank，调用API：Fapi_initializeFlashBanks()。但是在进行这一步的时候，出现了错误，详情如截图所示。返回了错误：Fapi_Error_InvalidHclkValue (failure: System clock does not match specified wait value)。
但是很奇怪的是，明明是一模一样的程序，之前配置好之后也一直正常使用…
各位坛友，小弟最近在看TMS570LC4357控制器的ADC的增强型通道选择模式，但有一处让我极为困惑。在技术参考手册22.2.2.2一节前几行中，明确说明只有ADC1能工作在增强型通道选择模式，但在22.2.2.2.2.1中，却提到控制器对ADC1支持24路通道，对ADC2支持16路通道。上下文存在冲突。
另外，能否详细告知到底ADC1的哪些通道能被支持为增强型通道选择模式？
感激不尽！！！
各位专家：
近期在使用TMS570LC4357经EMIF的异步接口(CS3)访问外部的NVRAM时遇到了读写速度问题，经过示波器观察发现每次读写操作时各信号的时序好像有问题。我把现象给介绍一下，麻烦大家看看问题出在哪里，谢谢大家了。
处理器主频设置为280Mhz，EMIF参考的VCLK3设置为70MHz。通过EMIF的ASYNC2也就是EMIF_CS3外部挂接了NVRAM设备。总体来说，NVRAM读写结果是正确的…
第一次使用tms570ls1224，用HALCoGen的example_sci_uart_9600的例子尝试了一下，但是在串口调试助手上接收不到任何数据，想请教一下应该如何在HALCoGen中配置配置sci，谢谢
TMS570LS1224芯片的flash擦除操，操作的是哪个寄存器
在用CCS编译在processors.wiki.ti.com/.../TMS570_Hercules_MCU_Bootloader boot&tisearch=Search-EN下载的工程的时候出现这样的错误。想请教一下是为什么，应该怎么做？求助大家！
您好，FAE，最近我在使用TMS570LC4357官方的Hercules官方Demo板时，需要用到外部中断触发这个功能，我配置的是PA6(H3)引脚为外部上升沿触发中断（低优先级），使用的是HalCoGen软件生成的代码。一下是我的配置源码：
void gioInit(void)
{
/* USER CODE BEGIN (2) */
/* USER CODE END */
/** bring…
大家好，最近接触TI的安全CPU，arm cortex-R4 或R5内核的，TMS570LC4357这款CPU内部有两个cortex-R5内核，锁步运行。而cortex-R5本身有两个内核，是不是可以理解为TMS570LC4357里面有四个核心？锁步运行时，是两个cortex-R5内核锁步，还是cortex-R5里面的两个内核锁步？？

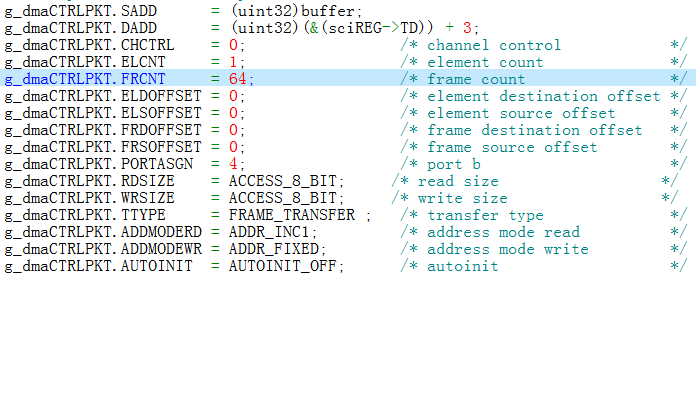

我按照TI技术人员提供的SCI的DMA实现代码，能够实现SCI的DMA方式，根据TMS570手册中DMA章节的描述，在本例中，1个BLOCK含有64个Frame，1个Frame含有1个Element。
请问：1.如何将1个Frame设成含有多个Element的方式？
2本例是否是发送完一个Frame就会产生一个DMA请求，是否改用BLOCK触发模式，比FRAME触发模式效率更高，如何更改？
在哪里下载可用于Keil-MDK的MSP430器件软件安装文件 TI.MSP432P4xx_DFP.pdsc ？
大家好：
第一次用TI的MCU.
目前手头有 TMS570LS04 Development Kit 一套。
现在遇到的问题如下：
1. 演示程序 "Hercules Safty MCU Demos“中的 ”CAN Reader“ 功能一直无法接收到数据。我设置的CAN 通讯为500K，使用示波器观察波形也都正常…
头文件代码如下：
#ifndef _STDTYPE_H_
#define _STDTYPE_H_
/* 整数类型 */
typedef signed char int8;
typedef unsigned char uint8;
typedef short int16;
typedef unsigned short uint16;
typedef int int32;
typedef unsigned int uint32;
#endif
编译时检查MISRA-C:2004规则
报如下错误：
#1504-D (MISRA…
请问如何设置UART使用时发送和接收中断的问题？
我这样设置为什么无法成功，我的初始化如下
sciInit(); /* initialize sci/sci-lin */
_enable_interrupt_();//中断使能
sciEnableNotification(UART,SCI_RX_INT);//使能接收中断
void sciNotification(sciBASE_t *sci, uint32 flags) //接收中断处理函数
{
sciDisplayText(sciREG1…
我用tms470MF04207 boot程序在bank1中sector0中，把app写入了bank0中的sector3（0x10000）中
用((void(*)(void))App_start_Address)();执行跳转，后报Usage_Fault()
请问 我是否有什么地方设置不对，还是哪的问题？
我自己写的项目，直接用的F035的API。 只用了擦除和写入。
函数如下SL_SelfTest_Flash(FLASH_ECC_TEST_MODE_1BIT, TRUE, &failInfoFlash);
定义如下boolean SL_SelfTest_Flash (SL_SelfTestType testType, boolean bMode, SL_SelfTest_Result * flash_stResult);
请问这个函数实现什么功能，另外我重定向printf函数之后调用printf程序遇到上面那个函数程序就会死掉…
我用4207 编写的bootloader程序
bootloader程序VECTORS放在了0x0到0x100里 执行程序放在了bank1的0x80000 开头了
主程序VECTORS放在了0x10000到0x10100中，程序放在了0x10100开头
两个工程的CMD修改了，但是两个程序的sys_intvecs.asm没有修改
现在boot完能够跳转到绝对地址0x10000,但跑起来就会进入_Usage_Fault()中
请问两个程序的sys_intvecs.asm需要配置么，该如何配置？
Hi i have a case designed as:

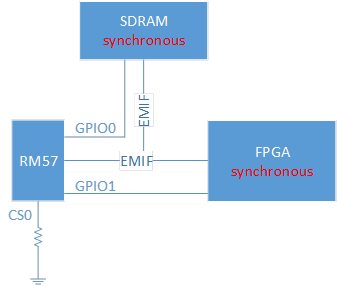

1: the circuit designed as above figure, GPIO0/GPIO1 as chip select signal, CS0 NC or to GND
2: FPGA and SDRAM connected with RM58 use EMIF and as synchronous communication
3: program executed from SDRAM, all code and data…
