各位大牛,你好
我在使用CAN刷写的时候出现一个问题不能理解, 通过Debug口重新刷写boot程序后,点击运行,然后直接通过CAN 来刷写app程序是成功的。但第二次接着刷写或者重新上电刷写app都不成功,请问会是什么原因呢?
另外在出现这个问题时候发现FMSAT寄存器0x30, Invalid data 故障是什么意思呢? 这个Invalida data 哪里来的,对比了 在调用库文件刷鞋驱动时候要刷写数据是没有区别的。
各位大牛,你好
我在使用CAN刷写的时候出现一个问题不能理解, 通过Debug口重新刷写boot程序后,点击运行,然后直接通过CAN 来刷写app程序是成功的。但第二次接着刷写或者重新上电刷写app都不成功,请问会是什么原因呢?
另外在出现这个问题时候发现FMSAT寄存器0x30, Invalid data 故障是什么意思呢? 这个Invalida data 哪里来的,对比了 在调用库文件刷鞋驱动时候要刷写数据是没有区别的。
大家好,
我在使用F021库操作flash的时候,进行flash擦/写操作时,按照说明文档给的步骤,第一步应该是初始化flash的bank,调用API:Fapi_initializeFlashBanks()。但是在进行这一步的时候,出现了错误,详情如截图所示。返回了错误:Fapi_Error_InvalidHclkValue (failure: System clock does not match specified wait value)。
但是很奇怪的是,明明是一模一样的程序,之前配置好之后也一直正常使用…
hi there,
Fapi_issueProgrammingCommand() 使用Fapi_AutoEccGeneration模式,请问使用Fapi_AutoEccGeneration模式时候参数pu8EccBuffer和u8EccBufferSizeInBytes需要设置吗?
thanks
你好,你开发板芯片型号是TMS570LS43X系列,我用的芯片是TMS570LC43X系列的,这有区别吗?
各位大神!我在调试TMS570LC4357内部flash时,发现flash的bank0和bank1一上电内部就随机分布一些数据,这些有数据的地址无法正常擦除和写入数据,我目前想操作bank1,但上电有数的地方我无法操作,请问这个问题怎么解决?
麻烦各位大神指点!
你好,我想咨询一下,我用safety diagnostic library初始化了flash的ecc功能,库中有函数或者有其他办法可以软件触发ecc错误使esm模块响应吗?SL_SAELFTEST_FLASH函数可以通过参数设置实现触发ecc的错误码?
我使用的是RM48的开发板,HALCOGEN生成的驱动库,添加了safety diagnostic library

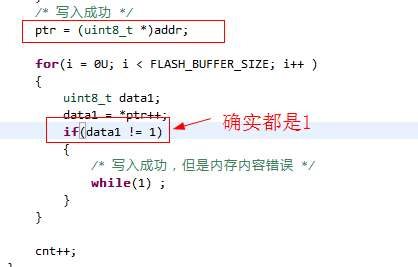

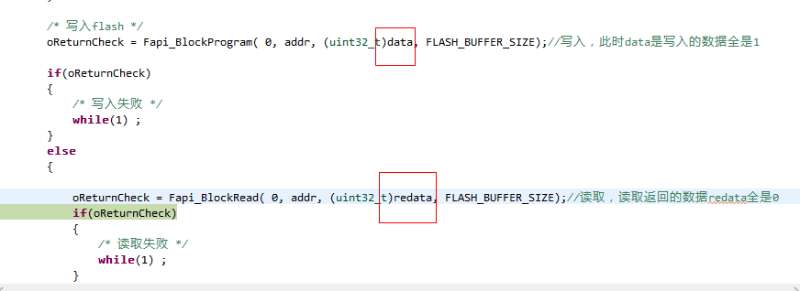

如下图所示,我写进去的数据是全是1(共1024个),但是读出来的数据却全是0,一开始 我怀疑是写进去的没成功,但是通过取址操作是可以看到写入的地址是已经变1了,所以是不是这个官方的读写函数有问题啊?还是说我哪里操作有误?
为了验证是不是写入成功的,通过以下取址操作证明了写入是成功的
所以感到很奇怪啊?
我使用tms570ls0714芯片,定义了一个全局变量并赋初值用CCS编译后,那这个变量在flash中的地址及ram中的地址有什么计算关系没有?

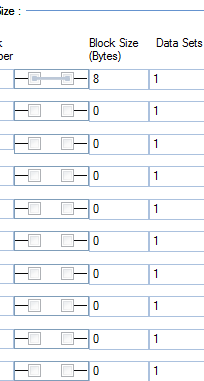

用HALCOGEN配置FEE的时候有个block size,以前做C2000理解的block size代表含有几个扇区,现在这个是什么意思,block size默认配置8位代表什么意思,后面的data sets什么意思
还有一个问题在HELP TOPIC看到的例程,有格式化某个block的API TI_Fee_InvalidateBlock(BlockNumber); 也有格式化整个ban7的API TI_Fee_Format…
能用JTAG协议对TMS570LS1113的内部flash进行读写操作吗?
4207只能使用 F035API么?
执行代码为
Erase_flag = Flash_Erase_Sector_B((UINT32*)START_ADDRESS,4,FLASH_CORE0,FLASH_SECT4,40,(FLASH_ARRAY_ST)FLASH_CONTROL_REGISTER_ADDRESS);
START_ADDRESS = 0x20000
要擦除bank0 的Sector4 ,大小随便写的
FLASH_CONTROL_REGISTER_ADDRESS = 0xFFF87…
大家好,我用CCS7.2烧写程序时出现如下错误:
红色部分的字为:
CortexR4: Error: (Error -1170 @ 0x0) Unable to access the DAP. Reset the device, and retry the operation. If error persists, confirm configuration, power-cycle the board…
在使用F021 API 对TMS570LS1225的EEPRoom进行读写的时候发现只有先写入数据才可以读出来数据,但是一掉电读取的数据都变为0,不知道是什么原因。调用api初始化函数时不知道会不会格式化EEPRoom,以下是初始化函数和调用的函数:
void epp_init(void)
{
/* Initialize FEE. This will create Virtual sectors, initialize…
我在应用RM42L432时,遇到用F021 Flash API 写E2PROM失败。(在写之前已经成功擦除了E2PROM的Sect 0)
代码如下:
void e2prom_program(void)
{
uint8_t dbuf[8] = {0, 1, 2, 3, 4, 5, 6, 7};
uint8_t eccbuf[2] = {0, 0};
Fapi_StatusType oReturnCheck = Fapi…
我用tms470MF04207 boot程序在bank1中sector0中,把app写入了bank0中的sector3(0x10000)中
用((void(*)(void))App_start_Address)();执行跳转,后报Usage_Fault()
请问 我是否有什么地方设置不对,还是哪的问题?
我自己写的项目,直接用的F035的API。 只用了擦除和写入。
我用4207 编写的bootloader程序
bootloader程序VECTORS放在了0x0到0x100里 执行程序放在了bank1的0x80000 开头了
主程序VECTORS放在了0x10000到0x10100中,程序放在了0x10100开头
两个工程的CMD修改了,但是两个程序的sys_intvecs.asm没有修改
现在boot完能够跳转到绝对地址0x10000,但跑起来就会进入_Usage_Fault()中
请问两个程序的sys_intvecs.asm需要配置么,该如何配置?
在开发中发现,这个仿真EEPRAM的操作基本跟内部FLASH一样,包括写入前要按照擦除,可以按照字节读取等等,那么请问:这个EEPROM和内部flash的区别主要在哪儿?
TMS570LS3137选用串口加载的时候,是不是一定要用GPIOA7来使能加载模式呢?用其他的GPIO可以吗?比如说GPIOA1,A2等。如果可以的话我需要改官网的bootloader的哪个部分呢
根据FLASH201的reference guide文件中的擦除的流程来操作flash,调用API的函数后,程序就跑飞了。并且例程中的操作也是这样写的,那我的操作步骤应该没有问题。但是程序为什么会跑飞呢?求大神解答Ծ‸Ծ
论坛的各位,大家好:
我们需要对FLASH进行二次编程,使用TI提供的API函数,但是在使用API函数却出现了问题。我们使用的是RM48芯片。 如下

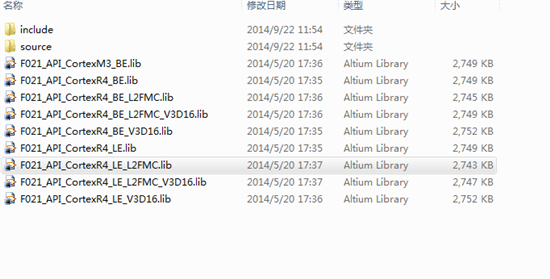

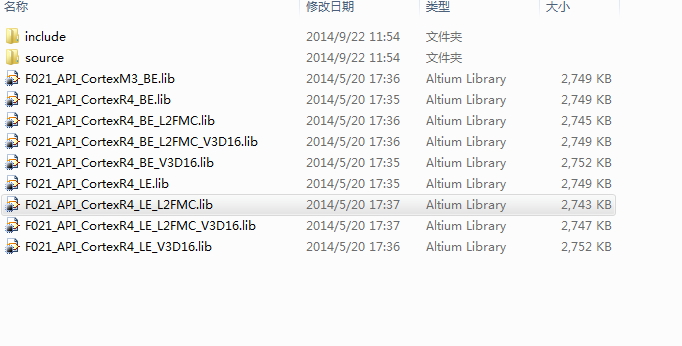

首先选择API库

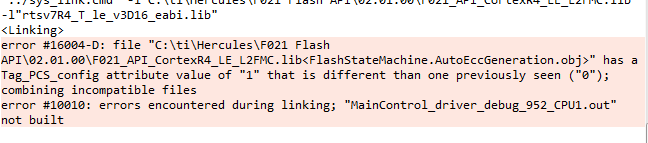

2. 连接时出现下面问题
这是怎么回事?
Hi
1、在RM42L432的manual中,4.1.2项 FEE模块的描述中 有erasable by the world while the flash is erased by sector
2、在网络资料TI Hercules开发实战手册中第43页,明确说BANK7可以用word为单位擦除
但是在F021的API中,Fapi_FlashStateCommandsType没有发现word为单位的命令。
所以想…
Hi gaoyang,
这个建议好,后续可以整理一份文档出来。
今天刚好跟同事聊到这个话题,这里借花献佛,以LS0432举例简述F021 Flash API的使用步骤,使用HalCoGen生成底层驱动后,修改如下位置:
1. Sys_startup.c 里增加函数_copyAPI2RAM_()的调用;
/* USER CODE BEGIN (75) */ _copyAPI2RAM_(); /* USER CODE END */ /* call the application…
