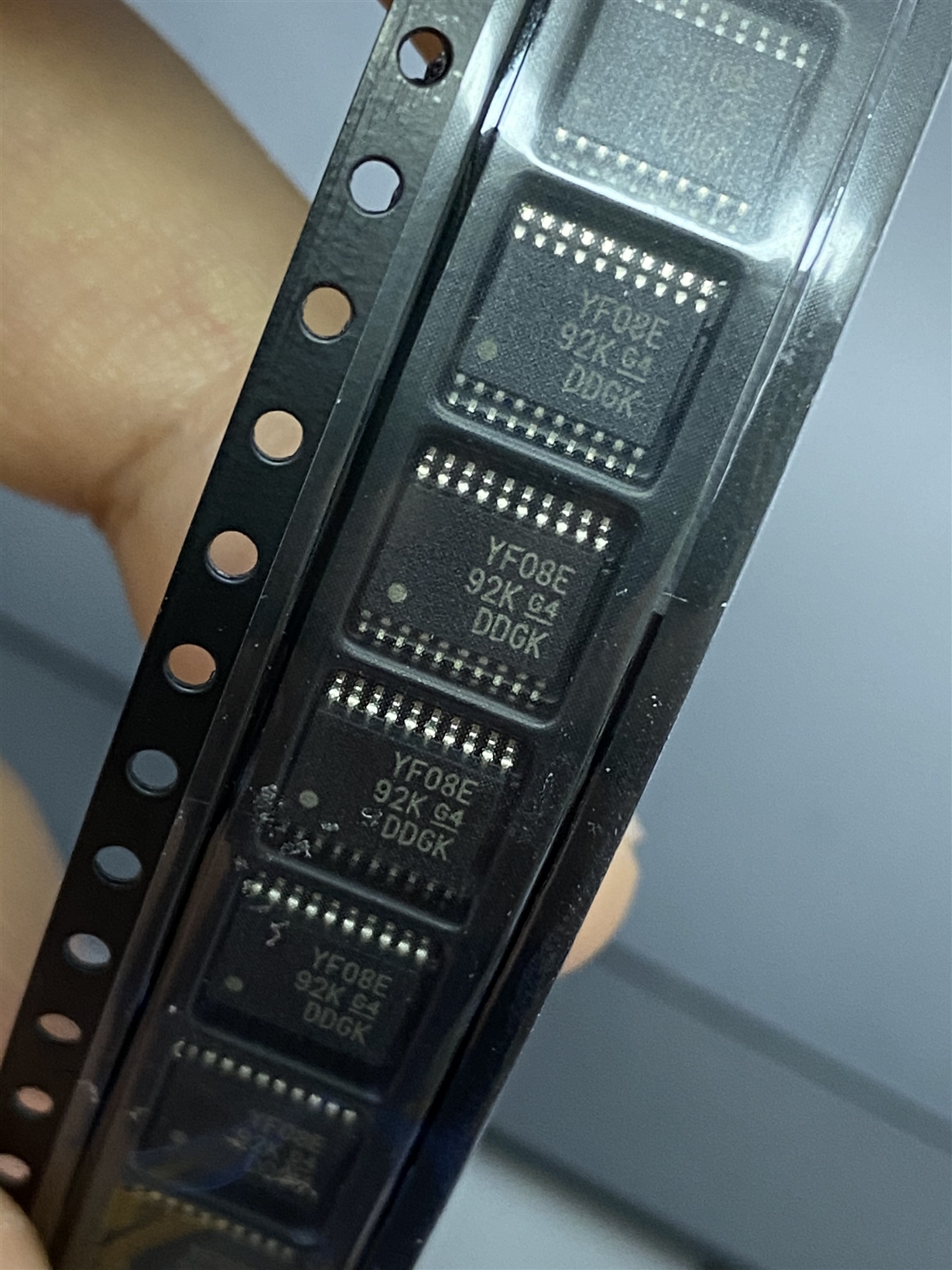

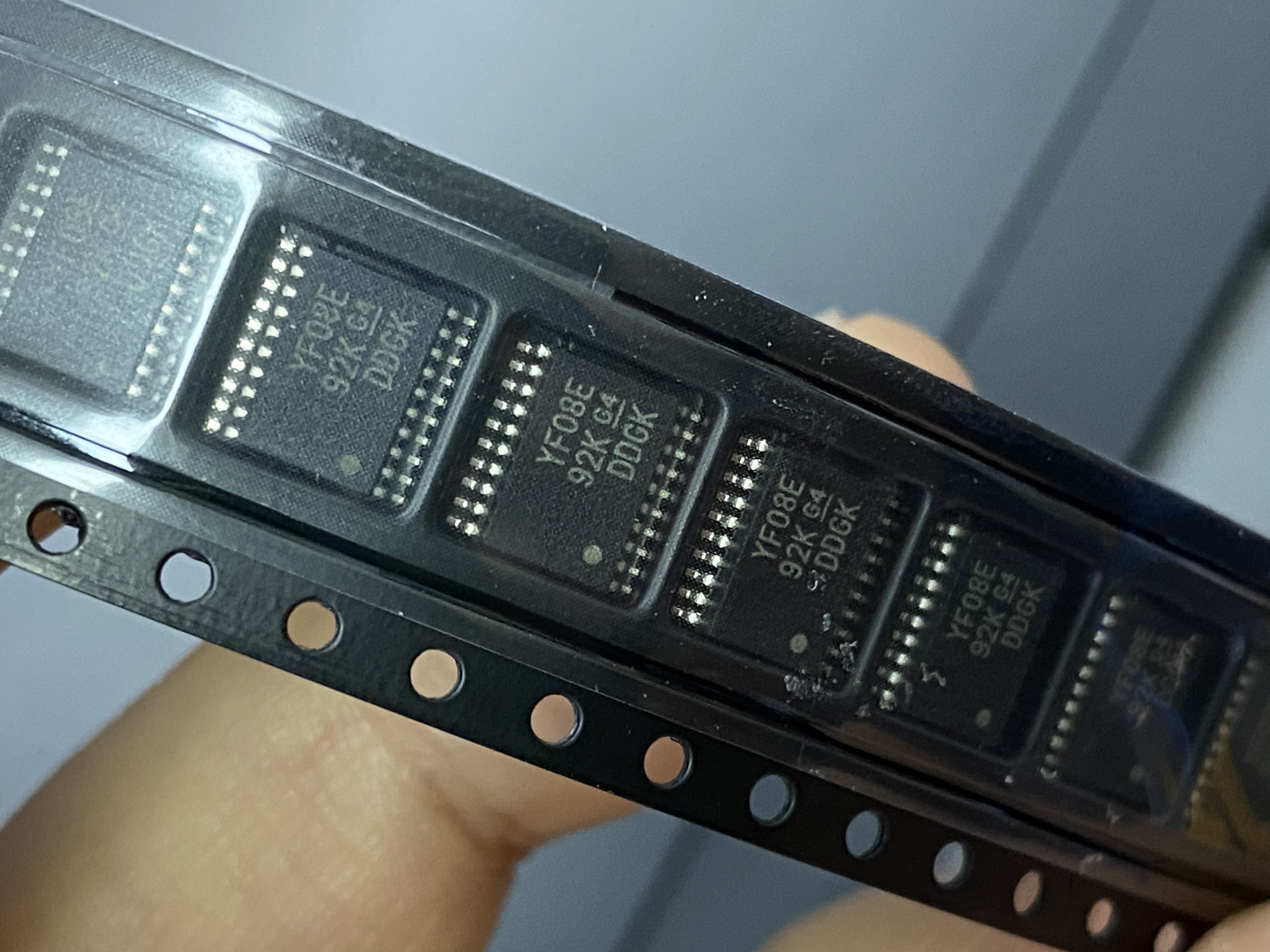

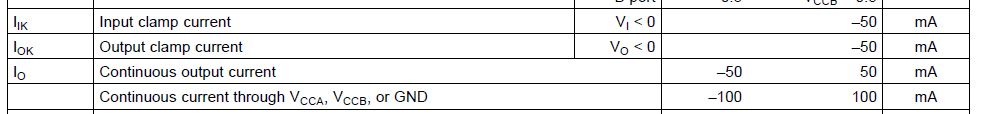

请问上面几个参数如何理解？TXS0108E的驱动能力到底有多大？

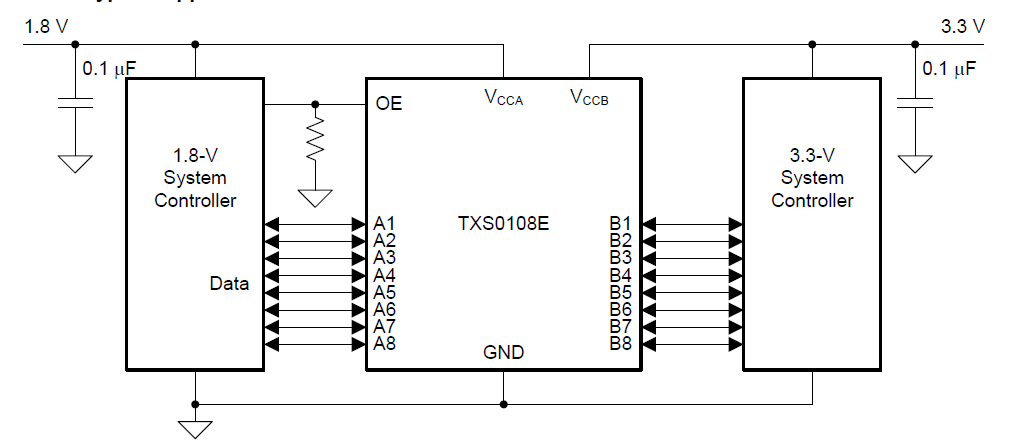

你好，我这边电路采用TXS0108E，8位的电压双向转换器，VCCA为1.8V，VCCB为3.3V；电路应用是GPIO中断按键检测8个按键的，低电平触发方式；现在的情况是，未按下按键前，检测的电平是1.8V，电路正常，触发一次按键，结果电平就一直为低，这个情况是何种原因导致？
最近用TXS0108作为电平转换的buffer，通过RJ45传至板外，发现使用7类网线传输1MHz的信号的时候在接受端测试到的的波形乱七八糟，严重失真，不知道是怎么回事，如果不插网线，直接在buffer的输出端测试，波形是ok的。请问是buffer的驱动能力不够？还是有什么别的原因？谢谢
最近要选用有个产品传输的速率在200M左右，之前因为和客户沟通的信息不完整，只选用了TXS0108E，最大传输速率只有110M，导致工作异常。TI能否推荐一款芯片，要求传输速率最少200M，一端电压是3.3V，另一端是2.5V的芯片。一个芯片最少8个通道（类似TXS0108E的通道数，因为板子的空间比较有限…
您好,您的理解是正确的,就是需要电平转换的IO口如果是open drain架构,比如I２C，那么它能支持的data rate为1.2Mbps.
如果是push pull架构,就是110Mbps.
open drain架构本身也是需要上拉的,所以data rate还是1.2Mbps.
您好：
对TXS0108E的转换速度一直由很大的迷惑，数据手册上描述是：
--110 Mbps (push pull)
– 1.2 Mbps (open drain)；
这个是不是这样理解的，假如现在信号方向从A到B，A端输出是open drain输出形式（如I2C），那么这个转换速率最大就是1.2Mbps，如果是push pull形式，那么最大转换速率就是100Mbps，是不是这样理解呢？
假如输出是open…
TI工程师您好！
关于TXS0108E的使用中有哪些需要注意的事项请提供一下。还有就是TXS0108E内部A,B端口应该有上拉电阻。这个电阻的大小是多少？如果我板子上走线长，需要外加上拉电阻提高驱动，这个电阻的大小是多少为合适？还有就是板子上走线多长就算长了需要外加上拉电阻？谢谢！
是的，TXS0108E的VCCA和VCCB都需要提供供电电压，请查看数据手册6.3 Recommended Operating Conditions表格

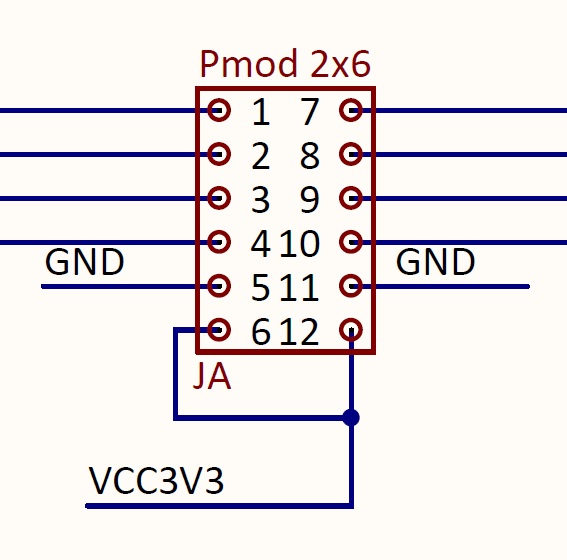

目前通过FPGA的两个输出3.3V接到TXS0108E的VA和OE端，用电压表连接VB和GND，此时电压表输出为零。B1与GND之间电压为0.4V。刚刚入门，还望各位前辈不吝赐教！
