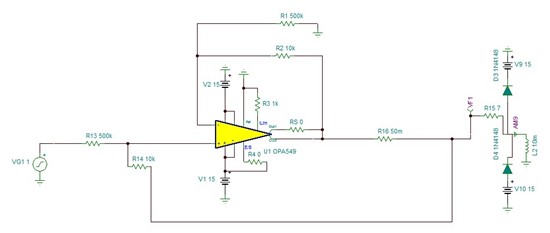

项目中使用OPA549T（供电电压是±24V）作为恒流源使用，负载是音圈电机，设计电路如下图所示。
发生的问题点是：接入负载和电源后，无输入信号的时候，音圈电机被驱动（理论上音圈电机不会被驱动）。
在问题点调查过程中做了如下测试：
①确认输入信号和音圈电机两端电压
现象：输入信号确实没有，音圈电机两端有输出电压
②确认电压跟随器（VO1）的输出端电压
现象：电压跟随器无输出信号，音圈电机两端有输出电压，同确认项目①一样
③确认OPA549T的IN…
我们使用OPA549芯片做了一个同相放大器，用来放大信号的电流，我们希望我们的放大器带宽达到500KHz，所以使用了OPA549芯片（带宽0.9MHz），但是测试发现，我们设计的电路带宽只有200KHz。使用了datasheet中推荐的电路设计方式。
我的项目在使用OPA549作为输出级，单纯的作为跟随器使用，输出±8V，1A电流。在使用中发现空载时，输出正负电压信号波形正常。但是输出正电压带100R负载时，小于700mV输出正常。大于700mV时，输出波形会有一个下冲的毛刺，并伴随着芯片啸叫，幅度在8~6mV，频率为5.7kHz左右，随着输出电压变大（电流也会增大）下冲频率会逐渐降低…
采用OPA549做宽带的音频功放，在OPA549功放与后面的换能器负载之前用变压器做阻抗匹配并抬升电压，使换能器发射声功率升高。
但是发现加入变压器之后，OPA549静态工作电流猛升，发热严重。（变压器次级断开未带载）
猜测可能跟变压器的初级电感有关，接入的1：12变压器的初级电感为131.5uH，接入后整个功放板系统的静态电流由0.2A变成了1.3A；
更换了另一个1：6变压器初级电感为95.15uH,静态电流则变成了2.1A；OPA549上电同样发热严重…
hi，我想问下，我用opa549并联7个，每个电流Limit设置为7.2A, 总共输出50A, 这样对芯片工作有没有什么影响,会不会对性能有影响,还有发热是不是会更厉害点,散热怎么考虑呢.麻烦了.
您好，我在用OPA549做扩流应用时，在给E/S脚3.3V时，他的输出出现严重震荡。给0V(GND)时，有个巨大的回沟。
电路原理图如下
在使能和失能（E/S给3.3V和0V（GND））时，输入（输入是由DAC给跟随器出来的电压）不管为0V还是3V或5V或其他电压，他的输出都出现那样的情况。
麻烦帮忙分析下此问题是什么原因导致的。谢谢！
OPA549驱动电机负载，当输出电流为±5A时，需要的输出电压约为±22V，OPA549能够达到这么大的驱动功率么？若采用±24V的电源为OPA549供电，那么电源的功率是不是也应该大于110W？

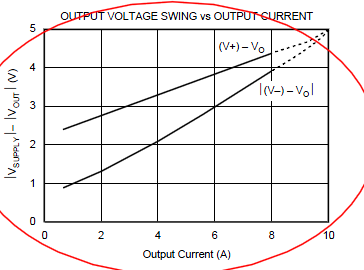

如上图，OPA549的datasheet中输入输出电压差与电流的关系。
我的问题是，当我输出5A时，供电为12V，其最大输出电压只能达到6V，输入输出压差已经达到了6V，而不是上图中的3.5V，这是为什么呢？
这是OPA549文档手册给出的并联增大输出电流的图，如果主，从放大器都输出峰值10A的电流，那么发大器输出端后面的0.1欧的电阻要能过多大电流才行，如果说要过10A,有这样功率的0.1欧的电阻存在？
看了OPA549的datasheet，发现基本上输入V+：30v，V-：0v，输出最高为25v，资料没有看清楚做电压跟随器，能不能达到1.5的输入输出压差，即输出等于输入减1.5v。OPA549能做吗？谢谢
一个最基本的比例放大电路，当输入的直流信号小的时候，输出正常，

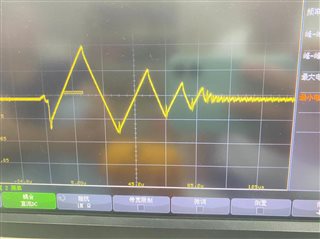

但当输入信号超过2v后，输出电压开始周期性震荡，如图，
1通道是输入信号，2通道是输出电压。
原理图
请各位大侠帮忙看看。
电路原理示意图见附件。该电路在常温时工作正常，电感线圈可以被直流3A脉冲激励，但是在低温时，开关闭合状态下，直流脉冲本应输出高电平，却忽高忽低，好像在震荡，同时监测到两片OPA549E/S脚一直输出低电平
利用OPA549 高压大电流运放搭了一个简易测试源模块，参照DATASHEET中的FIGURE14，略作调整，得到测试模块如图1所示；
目的：可出直流，10Hz交流，1KHz 交流，
直流与10Hz交流电流较小，峰值范围：60mA～2A；
1KHz电流要求较大，峰值范围：60mA～10A；
模块接线： 图1中电阻实际为两个功率型0.75Ω/25W铝壳电阻（手头无0.1Ω功率电阻…
