AMC1200的输出如果短路到+5.7V,会不会造成器件损坏?
如下图,
当输入是0.16v,输出是1.91v,放大倍数是11.93倍
当输入是0.08v,输出是1.6v,放大倍数是20倍
当输入是0.032v,输出是1.4v,放大倍数是43.75倍
请问这是什么原因?
我的电路图如下,使用AMC1200获取R11两端的电压差,我上电后,J13未接负载,我的R9电阻就冒烟了。
是不是我这个使用方法不对?有推荐的电路?这个电路是用来采集汽车交流充电桩上的CP信号电压值?
您好,
我是用AMC1200做电流检测,VDD1 VDD2都由外部24V转换而来,其中VDD2由VDD1隔离而来。在断掉24V瞬间,AMC1200的输出会有一个12ms左右的脉冲,影响后端电路,请问有办法消除这个干扰吗?
以下是电路图:
黄色信号:电流
蓝色信号:输出电压波形
黄色波形:电流
蓝色:VDD1
粉色:VDD2
请问AMC1200前端可以采用以下电路吗,我只要保证R155两端的分压为小于±250mv,应该就可以了吧。
不管我外面接的是100V或者值1000V。主要是我看很多都是将采样电阻放在了最底端(R25位置)。
请问amc1200是否可以应用在采集4-20mA电流采集,具体采集电路要怎么处理

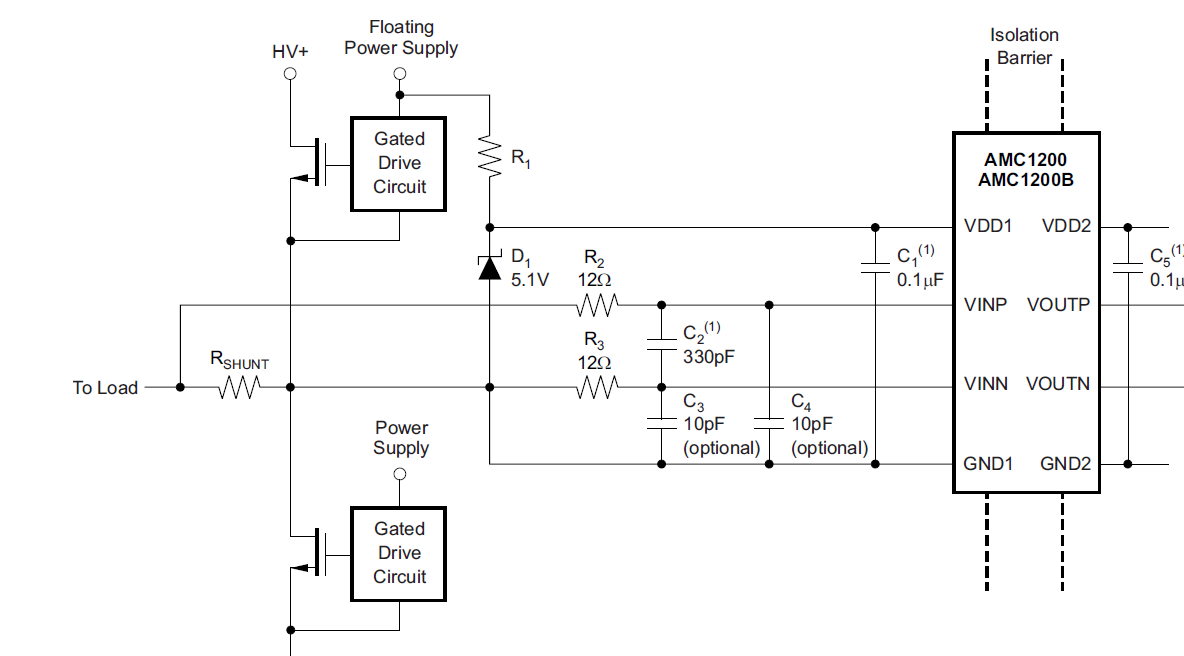

我用三菱的IPM PS21964做电机控制,用三片AMC1200分别做两相电流采样和母线电压采样。下图是官方手册的典型应用接线图。
因为把1200的GND1(4脚)误接到IPM的地(相当于接到了上图中的HV-)导致1200烧坏。但若按照上图的接法,我想了解图中的浮空电源输入(Floating Power Supply)是怎么工作的?因为15V并不是相对于GND1的15V而是相对于HV-的15V。而且它又该接到哪里去呢…
各位大大们你们好,我看到AMC1200的数据手册,差分输出两路信号中间并联了滤波电阻,然后直接就接到了DSP的ADC采样接口。我比较疑惑是因为DSP的ADC接口可以设置为差分信号采样模式吗? 这个连接的方式什么原理呢?
想用AMC1200采集外部送入的模拟量,输出量送给单片机的AD口,AMC1200采用单端工作模式可以?看到的资料用的都是工模输入
用此隔离运放采集400V左右电压,前端用电阻将分压到输入口为合适电压范围,隔离运放为差分输出。后面不想再加一级运放,这样既增加成本又损失精度。输出差分电压可不可以用单片机的两个AD口直接采集。采样结果相减。datasheet首页里的图描述为供电电压为3.3V时,差分电压以1.29V为基准,这样理解不知道是否有误。
