收到了MSL 2和MSL 3两种标签的货物，这两种货物，出现两种MSL 等级的原因是什么，除了MSL 等级，是否还有其他性能的差异？谢谢
电路如图，主要用于热电偶测量（一共有8路），原来设计REF直接接地没问题，后来考虑负温差且AD没有负压测量，所能直接在REF上往上抬电压1.25V，发现有些器件工作正常（没跑全程），有些直接裂开了（出现负电压输出），相知道REF管脚输入的额定电压是多少？
INA128 Tina仿真图如下：
实测波形如下：（原理图同仿真图中所示）
输入信号：40KHZ, VPP:80mV
请帮忙确认下问题出在哪里？如何解决，谢谢。
仪表放大器INA128的5脚基准脚接地，供电是±8V，用一个50HZ1V的交流信号输入，50倍放大， 仿真出来为什么会变成正弦波啊 按理来说不应该是一个削顶的正弦波吗？可是仿真里面一点正弦波的样子都没有。
我用实物搭了个一样的电路发现又有个新问题，用STM32的一个IO输出50HZ的PWM波给运放放大为什么单片机给的电压降低，运放还会持续一段时间的高电平，感觉持续的时间还不短，请问这是为什么呢？
用仪表放大器放大压力传感器输出mV信号（-15mV-15mV), 放大200倍，现在的问题是：
1.输出AV1不稳定，漂移在0.3V左右。不知何原因？
2.V+，V-没有接0.1uF的电容，不知影响大不？对正负5V的要求纹波多大？？
3.需要考虑电源屏蔽环吗，如何设计？
4.IN128A输出要并并联51K的负载电阻不？
5.只有R2,R3用了0.02%的精密电阻，其它用普通2%电阻,这个重要不

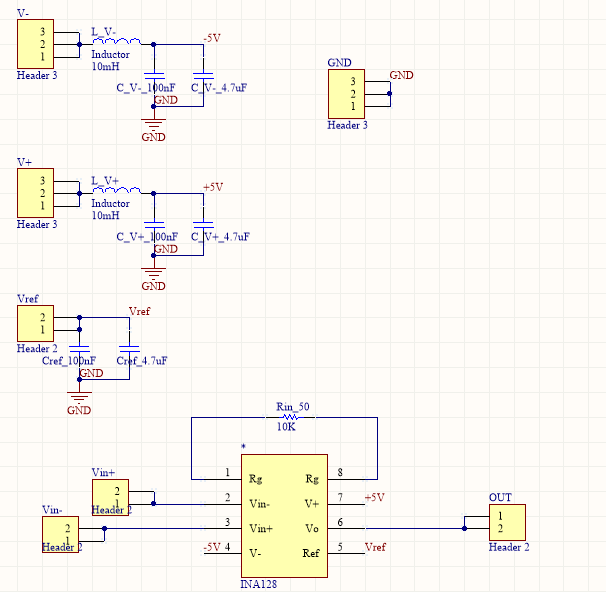

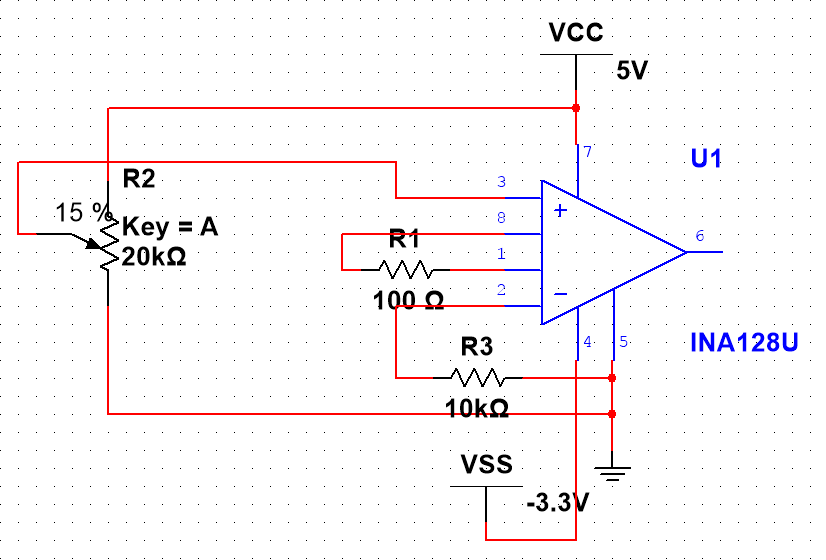

附件为INA128原理图…
如原理图所示，当VIN+大于VIN-的时候，Vout等于VIN+ 减VIN-
但是如果Vin+ <Vin-， Vout最大只能到-0.85V，请TI员工帮我看下什么问题，谢谢。
用INA128做了一个设计跟随器（放大倍数1），输入加载一个正弦波信号，输出正弦波会有很多小毛刺。

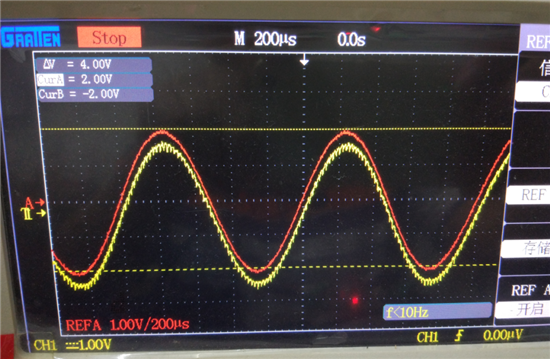

输入输出波形如图所示：黄色为输入波形，粉色为输出波形。
能否不接输入信号？
没有输入信号时，输出电压超过ADC的耐压，请问这个要怎么处理？
用函数发生器输入正弦波电压信号，输出波形毛刺。如果运放-IN接GND，这个毛刺就会消失。即把差分变成单端输入，波形就没有毛刺，在差分输入的时候有毛刺，请问这是什么原因？
我想选择仪表放大器INA128,它的放大倍数关系为 G=1+50k/Rg
如果我想要G=1时，直接不接电阻Rg是否可以呢？谢谢
仪表运放INA128的输入信号直接由电池分压输入（十几毫伏）。放大倍数为200倍，为什么输出信号有纹波干扰，且干扰信号最大偏差能达到几十毫伏。这个纹波干扰信号有什么好的方法消除？
在做无线通信的项目，采集的信号是差分信号，几十uV到几百uV，选用INA128进行差分转单端，发现信号会时有时无，并且呈现周期性，电路图在附件中。之前也用过ADI的芯片效果也不理想。
请问是否有推荐的微弱信号采集前端电路呀？
电路图的话就是最基本的电路图。正相输入端输入的是1kHz的20mV正弦（信号发生器后接电阻分压网络得到的）Rg=500欧姆，负向输入端是接地的。结果输出是100mV的正弦。Ref接地。供电电压正负5V
