Hello, I use an ADS1292R chip as my ECG signal acquisition. In order to get two-channel ECG, I turned off the respiration enable and changed the sampling rate to 1000Hz. However, the ECG waveform of one of my channels shows a lot…
目前遇到的问题：
只焊接了ads1292r的所有外围、数字供电和模拟供电，尝试使用3.7v锂电池接入vcc_bat供电时,芯片严重发热。后续又尝试了几种情况：
1）焊接ads1292r和其所有外围，且只使用模拟供电：ads1292r芯片不发热，模拟供电为3v，使用万用表测试稳压器U3(LP5907QMFX-3.0Q1)的out引脚可以正常输出3v
2）焊接ads1292r和其所有外围，且只使用数字供电：ads1292r芯片异常发热，数字供电为3v，使用万用表测试稳压器U2…
#include "ADS1292R.h"
#include "usart.h"
#include "delay_us.h"
/*该芯片在不传输数据的时候，片选引脚应该拉高*/
uint8_t ADS1292R_data_buf[9] = {0}; //ADS1292R接收数据数组
volatile uint8_t ADS1292R_tmp[9] = {0};
void ADS_Init(void)
{

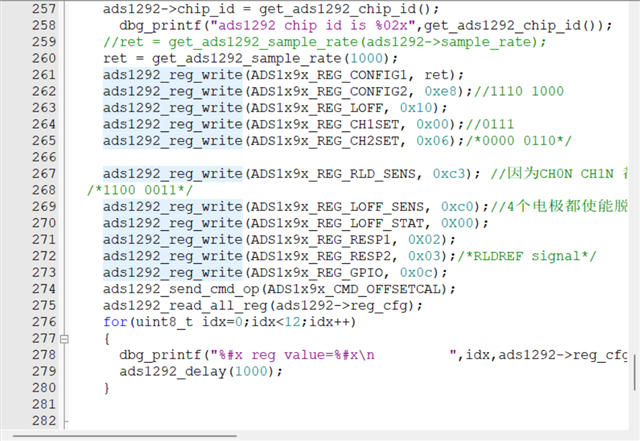

我的寄存器配置如下：
@Amy Luo
原讨论在这里: https://e2echina.ti.com/support/data-converters/f/data-converters-forum/773824/ads1292r
Hi Amy,
抱歉这次更新有点晚，我发现之前的讨论已经被locked了，所以新开一个.
首先回复您的问题: 是的，在关闭了呼吸波及调制解调的情况下，无论是通过读取数据的首字节（我理解首字节应该是包含了LEADOFF_STATUS信息)，还是单独读取LOFF_STAT寄存器…
尊敬的Ti工程师您好！
我们基于ADS1292R的可穿戴产品遇到了一个新问题: 在某些场景里，我们需要关闭 呼吸波 (CH1)及呼吸波调制解调，以期取得更长的续航。
但我们发现关闭呼吸波(CH1) 或者呼吸波调制解调后，导联侦测失效了，导联状态一直为连接状态，无论是否真的连接了人体/模拟器。

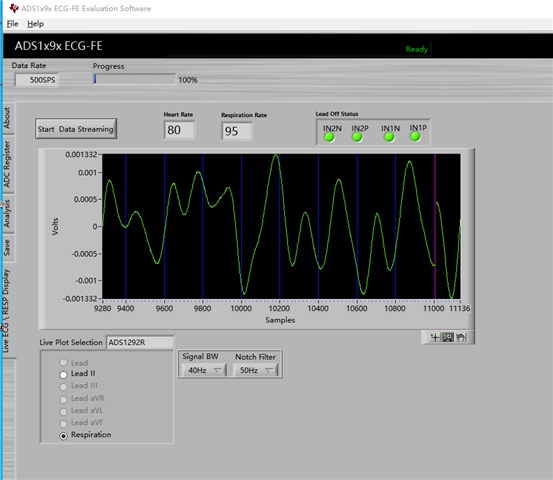

收到评估板调试心电采集数据OK图一，呼吸波形和频率错误，图2：
TI工程师您好!
我们的产品使用ADS1292R芯片，最近惊奇的发现采样率与预期不符，我们在MCU中使用一个10秒的硬件计数器统计DRDY端口高电平的次数，默认125采样率下，大约1497/1498 次DRDY高电平, 250, 500采样率下也是每10秒比预期少3-4次DRDY。中断和循环读取的方式都试过。ADS1292R是数据连续读取模式.
请帮忙分析一下，非常感谢!
1.操作系统为WINDOW7 64bit，
2.已安装VC ++2008和官网提供的安装程序
3.可以使用固件更新程序找到设备并更新.txt后缀的固件成功更新固件
4.使用USB接口从计算机主板后USB3.0接口连接，评估版D2 LED绿灯闪烁
问题：无法找到设备驱动，目前不确定是开发环境问题还是评估板本身问题，亦或其他原因导致，请求协助
ADS1292R是可以测呼吸的，ADS1292不能测呼吸。都是双通道，为啥一个能测呼吸，一个不能测呢？
除此之外，我们团队找了一些关于ADS1292的代码，发现代码中两通道一个是呼吸数据处理，一个是心跳数据处理。既然不能测呼吸，为什么要处理呼吸数据呢
TI工程师，您好！
我现在的ADS1292R原理图设计延续了之前的设计，CS固定拉低，START、PWDN固定拉高，用opcode的方式进行芯片控制，配置好各寄存器后，之前能正确检测到ADS1292R输出的DRDY信号脉冲及读取数据，但是现在在未改动控制代码和电路的前提下（改版只改了前端的模拟调理电路），DRDY信号一直拉低，无法像之前那样正确检测到持续的脉冲，125sps采样率下一直为低电平，偶尔有一个10us的高脉冲，1k采样率下平均1.8S一个脉冲群…
我在使用ADS1292R时遇到了设置放大倍数问题，具体问题如下：测量心电信号时，在增益为6，直接输出读取的寄存器值，最大为16718764(FF1BAC), 增益为12时，最大为16656537(FE2899), 不仅没有增大，反而减小了。如果经过数字滤波后，增益为6时， 最大为131135， 增益为12时，最大为133958， 这几对数字量明显没有呈现倍数关系。麻烦知道原因的回复一下， 非常感谢您的回复！
您好！
我在用ADS1292R获取肌电信号的调试过程中，遇到一些问题，目前状况为：
1、可以正常测得内部1mv@1Hz的方波信号，如下图所示
2、Vrefp = 2.425V Vcap1 = 1.2V Vcap2=4.98V VRLDOUT= 2.92V,此时RLD_SENS=0x2C（如果RLD_SENS=0x20,VRLDOUT=1.485V，约为AVDD…
CH3为DRDY引脚信号 ，CH4为DOUT引脚信号，程序已验证可以正确读取芯片ID
