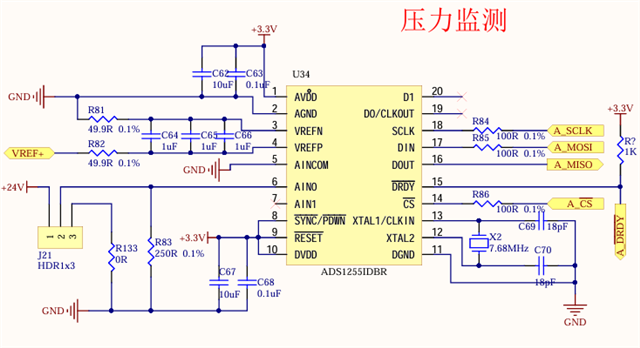

电路图如上,我使用的芯片是STM32F103VCT6，SPI选的是SPI1 ，引脚分别为PA5、PA6、PA7。

使用标准库开发，这个是初始化代码

void ADS1255_SPI_Configuration(void)
{
	SPI_InitTypeDef SPI_InitStructure;
	GPIO_InitTypeDef GPIO_InitStructure;…

我在使用FPGA控制ADS1256时，按照datasheet里的方式依次发送WREG、SYNC、WAKEUP、RDATA指令后得到了下图的波形，在波形中看到在FPGA输出信号的时候ADS1256也有数据返回，然后在过了一段时间后又有数据返回，这里边有几个问题：

1.在发送控制信号的时候ADS1256返回的数据有意义吗，这部分数据需不需要存下来；

2.在发送数据后的设定是等待T6后再读数据，但是在实际调试时ADS1256的输出信号似乎并非是严格在T6之后才会变化…

由于使用的是网上购买的数据转换模块，因此不清楚具体连接方式，我分别尝试过一下几种方式：

1.直接输出WAKEUP指令；

2.按顺序输出SYNC、WAKEUP、RDATAC/RDATA指令；

3.按顺序输出WRREG、SYNC、WAKEUP、RDATAC/RDATA指令；

4.先输出STANDBY、再输出WAKEUP指令；

5.直接用RREG指令尝试读取寄存器值；

在上面的几种操作中，CS信号都是与输出指令同步拉低，D0/D1都为0，CLK信号是一直持续输出…

我的初始化代码如下

void ADS1255_Init(void)
{
uint8_t buff;
/*****************自校准的过程*******************/
while(DRDY1)
{}
;
CS1_L;
/****************设置ADS1256的ADC工作模式*****************/


ADS1255WREG(0x50…

ADS1256的时候经常会出现读取出来的值异常,原来用的是16BIT的adc，现在要用24Bit的.可以帮忙分析一下是什么问题吗？有工程师对接一下吗？

我在用一颗 ADC 芯片 ADS1256，为了线性好，用了芯片内部的 buffer on 功能。现在发现当输入超过 AVDD-2 V的时候，ADC 的输出会突然下降，然后锁死。比如供电是5V，
输入为 3V 的时候，读数是 5100000
输入信号升到 3.7V 的时候，读数是 6260000
输入信号升到 3.8V 的时候，读数是 3230000
输入信号升到 4V 的时候，读数是…

我的ADS1256， 初始化时，关闭了buffer，但是输入通道不接入信号时仍然有0.7V的电压，(此时输入通道通过200K电阻接地)， 请问，这是正常的么？

你好，最近使用ADS1256，后端通过SPI连接STM32获取采样数据。

我想达到的目标是：采样率为20K的四路差分采样电路，并通过SPI将数据以每秒20K 24bit的频率输出。

现有问题：ADS1256可否做到精准的20K的差分采样率，我看表14只有30K，15K之类；是不是只能按表里写寄存器的值，设置采样率，不能额外改采样率

       若无法做到精准20K，用什么方式可以满足我的使用需求？

我的电路配置大概这样

信号产生器(1-vpp SIN)<---差分--->  ADS1256  <--SPI--->  STM32 F7F   <----USB TTL---->   桌机

当使用 USB TTL 连结上桌机时

ADS1256 AIN差分信号会增加大概200mV的杂讯,1VPP的SIN信号,峰值也会忽大忽小0.6V~1V

若改成连接树莓派4b则无此问题

请问有什么改的建议吗?

目前能想到的是添加USB隔离器,但不知道…

您好，ADS1256IDBR出现转换失败，没有响应的问题，请问是什么原因导致的呢？

使用单端模式时，由于外围电路电阻很大，发现电压测量不准确，有几mV的偏差，而且还不固定。因此推测可能是BUFFER ON时的输入偏置电流导致的

我使用ADS1256制作了一个数据采集模块，并使用4.8V电压向AVDD供电。ADC通过约1Mhz的SPI协议与单片机通信，单片机再用串口将采样数据发送到电脑。

另一个恒压源向ADC输入信号电压，恒压源与ADC不共地，ADC配置为伪差分输入，程序中未作数字滤波处理。（如：IN0接+4.4V，IN1接恒压源的GND）测量大于4.3V电压时，ADC测量出现抖动，抖动范围约20mV…

首先这个ads1256可以直接接485总线吗

如果不行，能用什么芯片可以将这个ads的spi转换为485

有查到一个芯片MAX3140，不知道能不能使用

希望有相关经验的人能回复一下，感激不尽

求助有关ADS1255串扰问题，请帮我分析一下，多谢。

问题描述：

1、使用ADS1255时，晶振分频后的频率会串扰到输入口。即在输入信号上叠加一个1/4分频的载波；比如晶振为7.68M，输入端口波形，存在很小的1.92MHz（1/4）的干扰。将SPI全部断开后，在输入端测试不到该干扰。

输入信号为200Hz的正弦波，测试了TI的ADS1256的DEMO板，也存在该频率…

我是用一个esp32采集三个ads1256数据，然后

硬件的连接方式是esp32的（六个引脚）sck、miso、mosi、drdy、reset、3.3同时连接到三个adc的对应引脚，然后用esp32的三个引脚作为片选，分别连接到ads1256的片选引脚，然后信号线上串联了一个100欧姆的牌组

程序上是分别三个adc初始化，然后依次读取三个adc的数据

现在遇到的问题是，读取到的数据噪音很大…

差分电路按照手册如下图，配置是AIN0是N，AIN1是P，G=1,10000SPS,缓冲关闭，目的是测试输入AIN1输入-5V-5V的电压，其中0-5V对应0-0X7FFFFF，-5V-0V对应0X800000-0XFFFFFF,现在碰到以下问题，帮忙看看，谢谢！

第一个问题：

这个在输入+4.96v时，测得6-7引脚输入电压变低为4.6V（与数据寄存器数据对应…

这个是ADS1256差分模式下读取数据的图，对于多路复用的时候每次读的数据都是前一个复用通道的数据，是不是必须按照这个格式去读？而且每次只能读一次数据？

比如我接了3路差分，分别对应01h,23h,45h,现在我想读取5次差分下的数据后做处理，按照图上这个过程，我可以轮询5次就获得3个差分通道的数据，这里我能不能对一个通道读5次呢？就是在读取01h数据的时候，发送WREG23h…

多片ADS1256如何级联，第一片的 DOUT接入第二片DIN

已经按照手册：sclk连tx、din+dout连rx、cs接地。波特率9600到115200，用读取寄存器的指令都没有数据输出。

地震勘探中，计划将把原来的设计ADS1256与STM32连接，现在换用ADS1282，请问是否能沿用ADS1256的引脚连接方式

SPI总线速度1.40625MB/S，基于STM32的HAL库下，对八通道输入同一道方波，方波频率20HZ、40HZ、60HZ时，会出现只有部分通道采样的数据能显示波形，输入其他频率的方波时，会存在采样到的数据显示的波形占空比与输入方波的占空比不相同，这种情况是属于寄存器配置不正确吗

如题，若是依次采样处理，其它通道的数据是如何锁存？会不会出现处理一个通道时，其它通道的数据更新过快，导致数据有遗漏？烦请大佬赐教，感谢！

STM32F103模拟SPI驱动ADS1256,没有成功

麻烦TI的工程师了，画了ADS1256的相关电路，MCU用的是STM32F407VGT6，改变输入电压，输出一直是0，不知道是哪里出了问题。附上原理图

•
• pga=1，采集速率7500sps，buffer on，测量信号发生器输出的2.5V信号，用ads1256模块采集其数值出现大量尖峰
• 其余设置不变，将采集速率改为1000sps就没有尖峰出现，
• 希望各位专家帮我看看是什么问题
