你好，
我想做一个30V转12-90V可调的电源。请问一下LM5118的输出电压能做到多大？datasheet没明说。我发现参考电路中Vout这个脚是要接到输出端的，而这个脚的最大耐压仅为76V，这是不是说明LM5118不能实现90V?
有没有其它的方案？
谢谢。
你好，
两个补偿网络都能使电源稳定工作。环路带宽越宽，响应越快，但是相位裕量越小。我们的评估板并没用计算器来设计，是为了在环路稳定的情况下，尽量得到最宽的带宽，达到最好的效果。计算器的环路设计准则是带宽和稳定性的折衷考虑，保证稳定，但环路响应不是最快的。
根据你的输入输出电压和功率情况，建议按照评估板来设计。因为评估板是经过TI工程师优化后已量产的项目，有实物。它的环路响应速度比用计算器设计出来的要好。

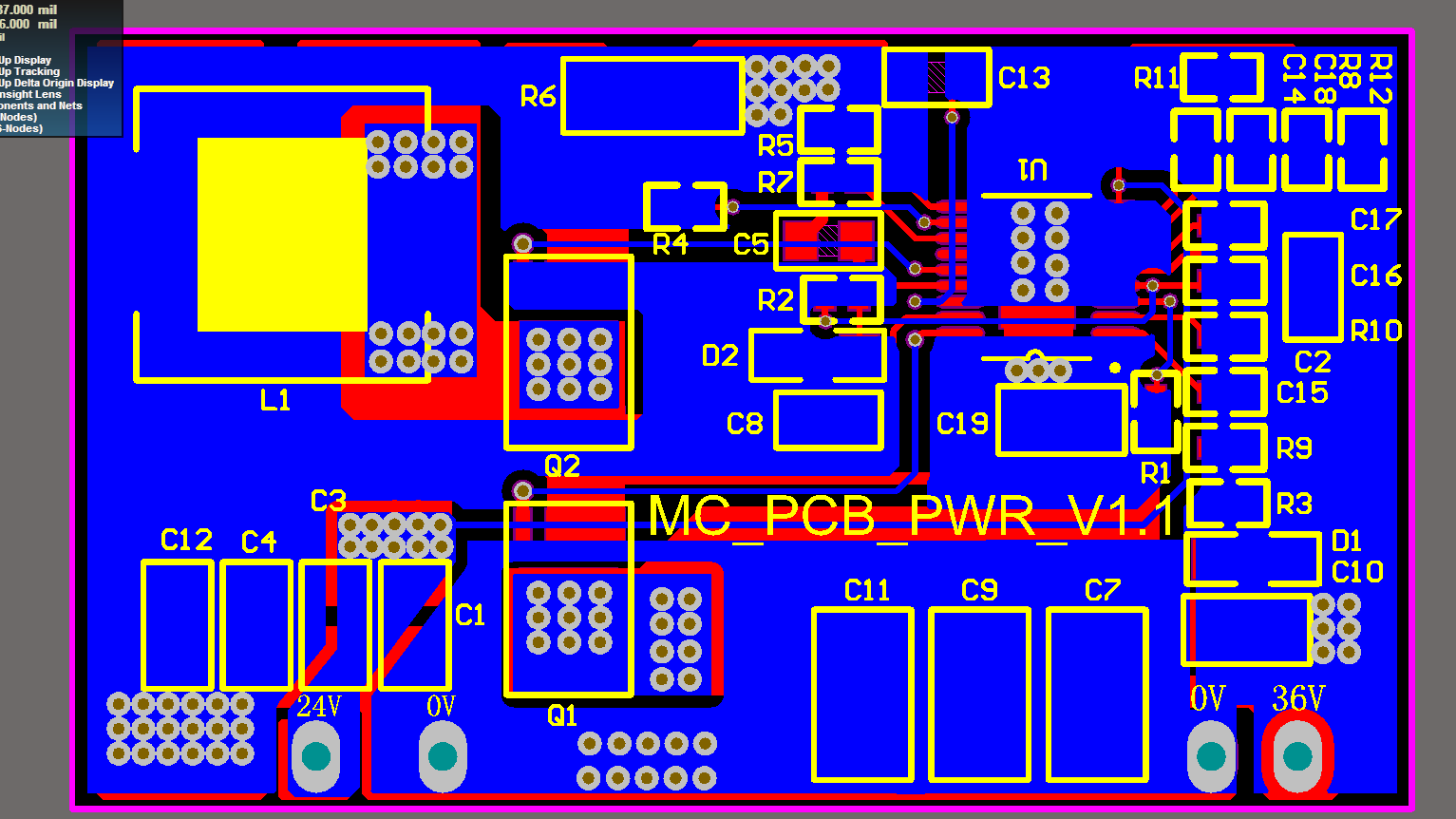

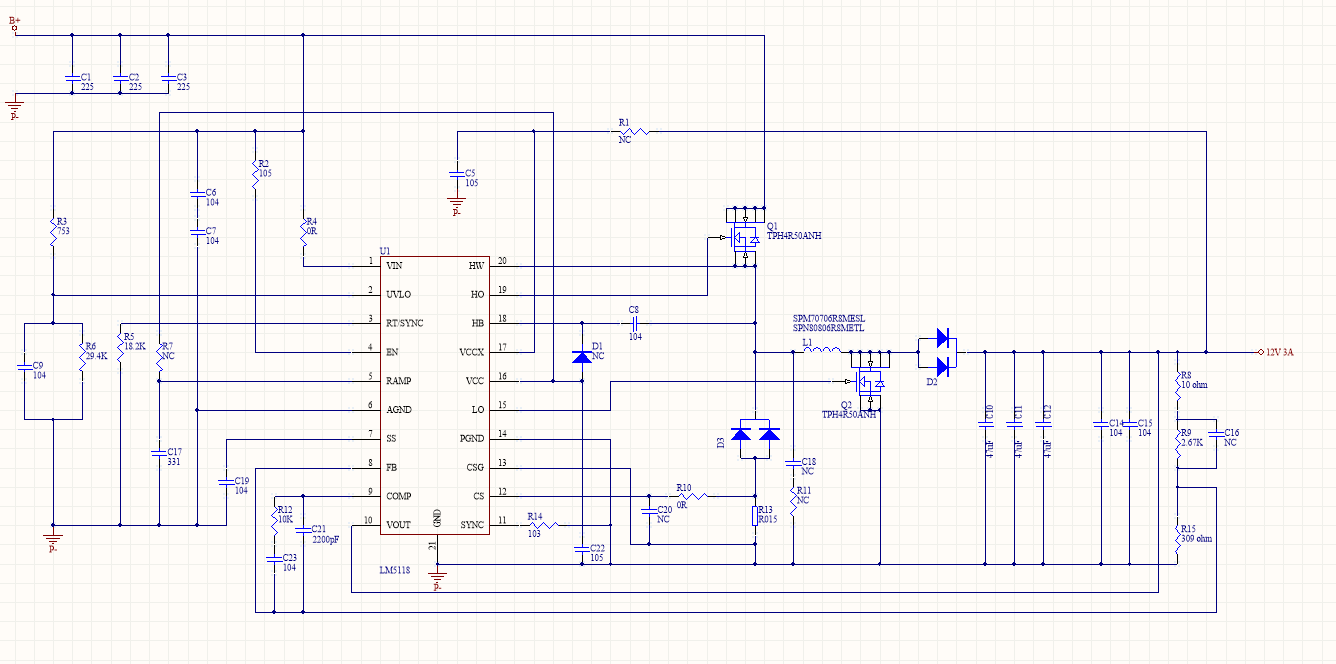

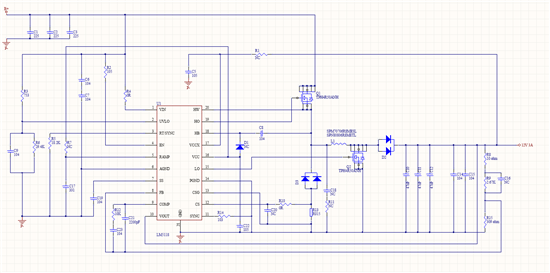

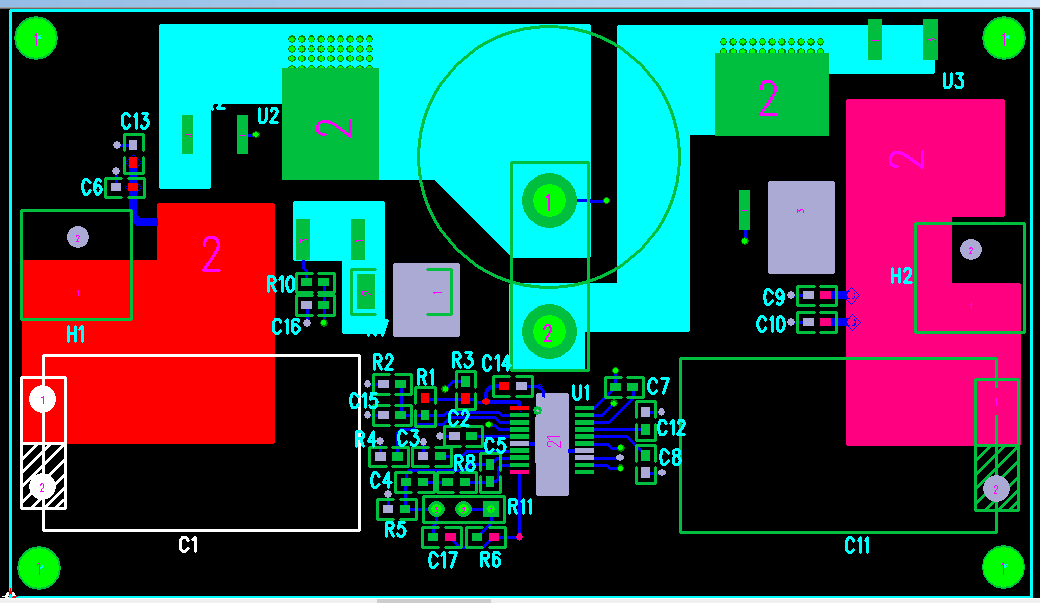

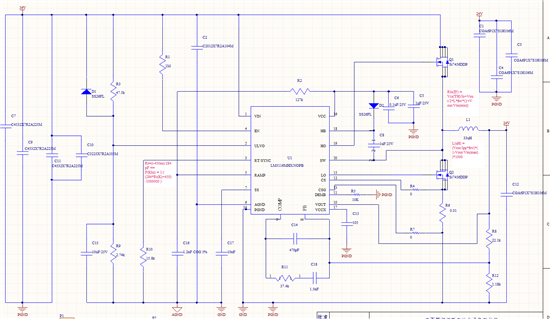

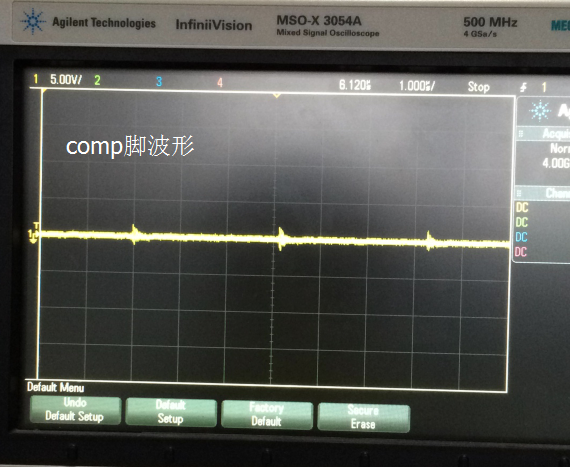

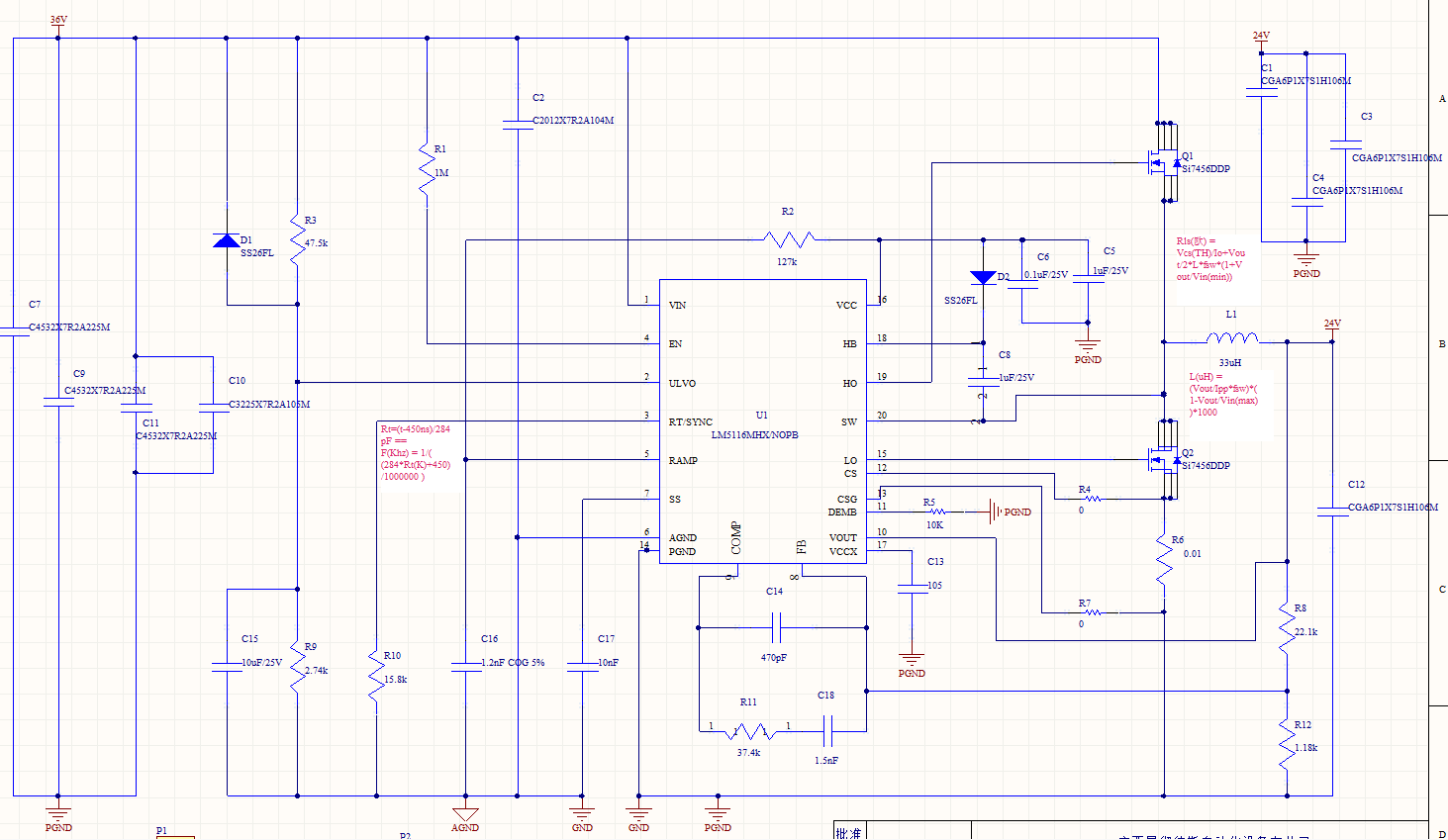

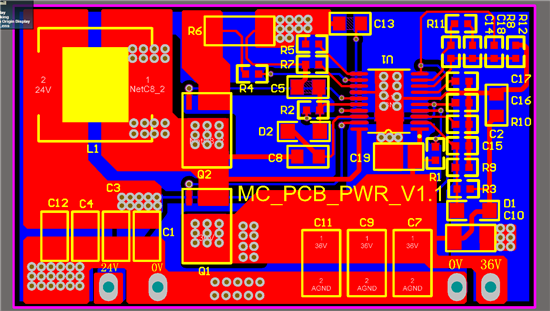

用lm5118设计了一个输入在12V-24V 输出在12V的板子，电压输出差不多11.8V左右的样子，就是太不稳定，纹波较大，一阵一阵的，导致我的设备无法正常工作，我是用稳压电源给板子供电的，电源本身纹波很小，但是接到板子上之后再测输入电压，却发现有纹波了。我把原理图，和PCB图，还有测试到的一些波形贴出来，请各位大神帮忙看一下，原因出在哪里，感激不尽！！！
探头的地我是直接接到了输入电源的地上的
现在发现当工作在buck mode的时候，纹波比较小，但是当工作在buck-boost mode的时候，纹波还是有点大的。
帮忙看一下可能是什么原因，谢谢！
最近在进行LM5118 升降压电路改进。输出 12V 3A负载。输入分别为主电开关电源24V，备电电池12V。
改进之前主要问题是
1、电池供电进入升压模式时带1A以上负载，工作一两分钟，电路停止工作；24V供电降压时带3A负载工作正常；通过对比TI的5118 开发板和查阅大量关于开关电源 DC DC的资料，找到原因为功率电感选型不合适（能够承受的电流较小），在同样的输出负载下，升压电路比降压电路中的电感电流要大，所以升压时电感工作几分钟后急剧发热…
你的意思是输出电压不稳，还是输出电压纹波很大？我看输出电压挺稳的，没看出来不稳定的波浪。你测到的输出这个纹波，和电感后面的波形，放在一起的话，会是怎样的对应关系。我的意思是，开关波形对应纹波的位置。
如果开关波形和输出的纹波是一对一的关系，说明DC-DC没有问题，一需要检查的是测试方法，是不是探头的地被开关信号给干扰到了；二PCB走线不好，你可以参考下LM5118的EVM的PCB设计。
webench确实给我们硬件工程师带来很多方便，包括一些芯片的选型，电路的设计，以及boom表的导出，PCB文件的导出，都非常的实用。这次主要是想设计一个输入在12-24V 之间，输出12V 4A的开关电源，主要给功放供电。webench给出了几个方案，初步选用了lm5118作为我的方案，但在实际使用中，可能因为种种原因并不能和webench设计的PCB板布局一样，也不能和webench自动生成的boom表那样采购比较贵的元器件，所以做出来的板子会和webench设计出来的有出入，测出来得波形也跟理想的不一样…

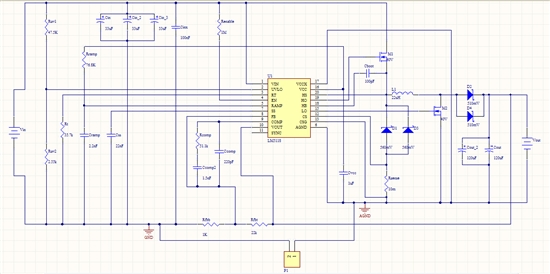

本人设计一个30V 输入转24V输出开关电源 ，现在问题上电输入电压等于输出电压，焊了三块板都是同一个问题，检查了FB线路正常，不知道是什么原因呢，麻烦师傅们指点一下，什么解决这个问题，还有一个问题是芯片13脚PCB什么连接呢，是直接接地的还是接到取样电阻下面？我见TI电路好像是直接接地的，符上电路图
你好！
如果我用16v的拓扑结构和参数，只改变RFB，使输出电压在9-22v之间变化。
这样会有什么问题？
1、电路不工作，惑负载能力下降。——电路无意义。
2、仅仅是效率下降。——可以工作。
各位大神好，LM5118输入电压7~60V，输入在7~19V时输出12V 3A正常，输入在升到20V后输出就没有了，请教怎么调试，调哪里可以提高输入带宽
请问lm5118最低输入，12V输出时最大输出电流？宽输入电压转12V芯片选择是不是要根据最低输入电压来决定？谢谢
你好，
对不起， 刚才看见你的设计是24V输出，而我们的评估板是12V输出。建议你按计算工具来设计，能够帮你确定电感和补偿参数。这个工具设计出来的参数能够保证环路稳定，环路速度能满足大部分的应用。如果你对环路速度有很高的要求，逐渐增大Rcomp阻值来增大带宽。
如果是12V输出可直接参考评估板的设计。

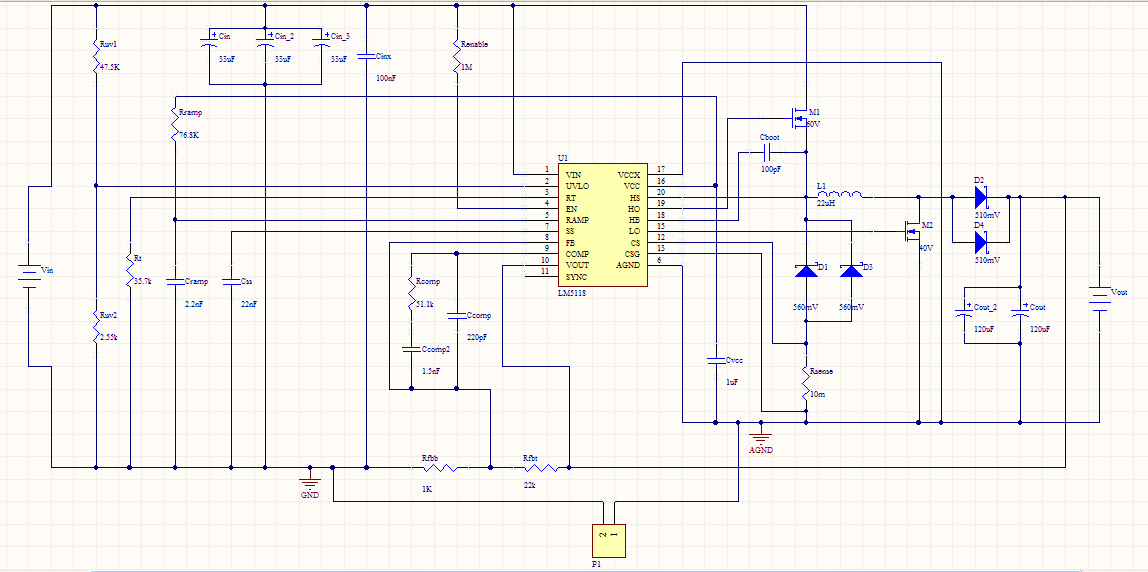

测试条件：30V Vin，48V Vout，慢慢加电子负载。
现象描述：损坏现象非常突然，波形都很正常只是慢慢加重负载，在某一点（还没有过流），啪一下输出就没了，再测芯片就坏了，总是第16脚和18脚击穿，将16和18脚之间加一个肖特基二极管后加载时第10脚击穿。我看了芯片内部16和18脚之间只有一个二极管，感觉无从下手，不知道是什么道理？
昨天下午过流焊（保证LM5118 power PAD接地良好）以后还是同样的现象…
各位大神好！ 本人用TPS43061做了一个 输入DC10~18V，输出DC 25.4V/4A 的方案，现在问题是下管温升严重，达到110摄氏度，请问是否我的参数有问题，还是本身这方案不能做到这样的功率，附件原理图
