部件号：MPY634我们尝试使用您 的MPY634组装宽带乘数，但发现其AFC的频率有所提高(见表1)。 然后，我们在原型板上组装了一个测试示意图…
https://e2e.ti.com/support/amplifiers-group/amplifiers/f/amplifiers-forum/577106/mpy634-mpy634
部件号：MPY634我们尝试使用您的MPY634组装宽带乘数，但发现其AFC的频率有所提高(见表1)。 然后，我们在原型板上组装了一个测试示意图…
您好，Peter
感谢您再现我们所做的测量结果。
是的，我们需要知道DC级别是乘法的函数。 我们设计了一个带有两个乘法器的电路板，发现它们有一些不合理的责任，然后我们又购买了两个， 并构建了一个电路 来测试乘法器。
我们尝试使用MPY634 ( 参考数据表的"正常连接")设计宽带锁定放大器。
和
很遗憾，我们和您的测量结果与数据表不符，目前 我们正在寻找另一种解决方案…
您好Oleg，
我正在与Thomas合作解决这个问题。 我们已收到该部件，我已使用 以下设置和数据测试并复制您的问题，但我有疑问：
“输出”信号只是一个直流电平偏移(无频率组件)，它随 输入“A”信号的频率而增加 (这与您在参考 https://e2e.ti.com/support/amplifiers/precision_amplifiers/f/14/t/52.8477…
你好，Thomas
振幅为 A=Peak_to_Peak/2
顺便说一下，Alex得到了非常相似的结果： 在100到2000 kHz的频率范围内，响应增加了10倍， 而 输入振幅则减少了3.5倍。
最佳
奥列格
您好Oleg，
MPY634是一种传统产品，近期 不太可能进行任何表征工作。 不过，我有兴趣了解你和另一位先生为何经常注意到这种增益的要求。
一种可能的解释可能是倍频的实际带宽定义。 带宽，在电气规格表中指定为小信号BW，VOUT = 0.1 VRMS。 这就是最小6 MHz和典型10 MHz的参考。 您表示应用于X1和Y1输入的A -振幅为1.55 V。该电压是峰值电压，峰间电压还是RMS…
您好Oleg，
似乎您正在使用输出后的超低频无源低通滤波器(-3 dB @ 16 Hz)在双倍频率配置中测试MPY634。 我建议在没有输入放大器和输出低通的情况下，自行测试MPY634。 您可以尝试交流耦合输出，如数据表图 10显示如何移除直流电平-如果这是问题。 然后，如果倍增器运行正常，则添加输入放大器并检查其工作情况。 最后，将低通量添加到输出中。 数据表显示了驱动电阻负载的MPY634…
www.ti.com/.../mpy634.pdf
接法如 Page8 FIGURE 9. Linear AM Modulator.
SF悬空
为什么测试SF电压为-13.8V,而不是手册给的是10V？？？？

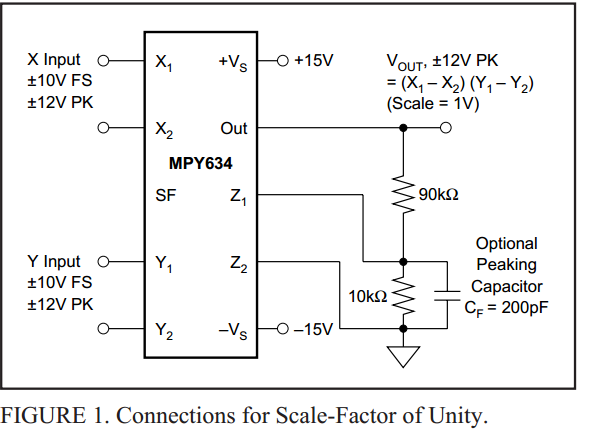

想用MP634做两个信号相乘，看了PDF用最简单的电路
但他的SF管脚没有连接，PDF上面写的是
，请教 一下用过的朋友这个SF管脚怎么连接呢？？这是我自己画的图
谢谢了
MPY634倍频电路如下，照这图用万用板焊了的电路，频率是倍上去了，但输出波形式一高一低的正弦波，输出波形如图片所示。这问题怎么解决？？谢谢！！
测试图片
：
采用的是datasheet上这个原理图，
实际输入的是幅度1Vpp频率1K的正弦波，用示波器检测输出的实际波形如下，为什么波形会一大一小呢，还有1K的信号怎么还存在？
在使用mpy634做乘法的时候输入X=sin(t)，Y=dc，out与Z1间接9.1k电阻，Z2接地，SF悬空，在X的频率从1MHz到5MHz的时候输出的直流偏移逐渐增大，从10mV变到150mV，求解。谢了！（输入的正弦波无直流偏移）
在使用mpy634做乘法时，X通道输入的共模电压范围只有3Vpp，而datasheet中给的是+-10V，Y通道的共模电压范围却没有问题，电路是按照datasheet中典型电路接的，求解释，谢谢！
