您好，请教下ti工程师前辈和行业内各前辈，设计的热电偶温度采集电路，每个通道使用单个隔离电源，信号调理电路为差分放大+隔离+运放lm324，MCU使用dsp28030,使用T型热电偶，在PCB板上设计了16个通道，在16个通道平均放置了三个DS18B20进行冷端温度补偿，冷端温度补偿使用三个DS18B20温度平均值，将温度采集板放在机箱内(铁的封闭机箱），进行测温发现在低温-30度和高温100度等…

假如我要设计一个中心频率为40kHz，带宽10khz左右的带通滤波器，设计软件给出最小GBW为160MHz，我手头上只有lm324（gbw为1MHz左右)，我该怎么办？

V+悬空的时候，为啥V-有2V的电压呢？

最后一个图片是TI

HALL_X 输入为6V，使用LM324和三极管搭建的电路会发生震荡

Hi there,

I made a comparator with LM324 and its circuit is as below:

I found an issue that when LM324 powers on, at the very beginning, there is a pulse happened at output of the OP. The bandwidth…

输入端为三相交流半波正路后的波形，经电阻R13(348K)和电位器R10(10K),二极管V25,电阻R11(10K)连接至N相。第2张图片中黄色为运放LM324同相端电压的波形，上电后3分钟左右存在偶发的电压抬升的现象（半波整流的电压并未改变，二极管V25的电压也未改变），请问与运放LM324有关吗？

为什么在测试失调电压和失调电流时要Vo=1.4V，有什么依据吗

Hi team,

    如题，请问LM324DR和LM324KDR有什么差别，我看规格书里参数共用一套，封装、包装也没看到不同

运放TL082的VCC-接GND，VCC+接9V  运放LM324运放的电源接法和TL082一样 为什么LM324的输出波形是正弦波而TL082仿真电路却是不规则的波？

谢谢！

TI的专家，您们好

     客户的不同批次的物料标签上有区别，请问G3和G4 物料是什么区别，是否有性能方面的差异，谢谢。

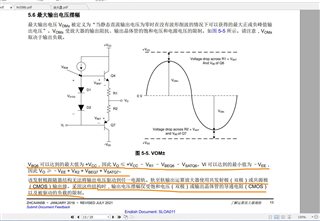

本人在阅读这篇文档时，对 VBQ6 可以达到的最大值为 +VCC（为什么可以达到+VCC）， 以及 VO ≤ +VCC – VR1 – VBEQ6 – VSATQ6 和 VO ≥ – VEE + VR2 + VBEQ7 + VSATQ7。
的推导表示疑问，所以请给提示一下吧  谢谢啦。处于入门中，比较迷糊。

您好

LM324D和LM324KADR除了包装类型不一样，LM324D是管装50，LM324KADR是编带2500以外，其他的有什么不同的吗 ？是否可以直接替换的，谢谢

在你们TI官网上订购的货，出现DC和SEAL DT  日期对不上的问题，产品是否存在问题？
订购日期：08/04/2021
订单号：T01634690

LM324DR收到货，清点时发现其中有一盒DC是2052+5，但和SEAL DT  日期对不上，请问这盒货物是否存在问题？为什么会有日期对不上的原因呢，请解释下原因
请看照片上用箭头标注出来的
或有谁知道是怎么回事的告知下，是否产品没问题？
你们官方在线客户就是机器人，答非所问

今天刚才的一批LM324DR 只有一盘货标签上DC是2052+5的，其它都是21+的，但在这盘货物标签上的DC:2052+5，而SEAL DT 是07/14/21,批号和日期对不上，请问这货物是否有问题，拆开看里面丝印是：0CCG34K G4，请有TI相关部门解答下！

请问，我想放不同引脚的运放要怎么操作。例如这个，它的5，6，7，8，9，10，12，13，14的引脚怎么搞出来?

1、运算放大器为什么振荡：两种常见原因的直观分析

第一种情况与电容性负载有关（图 a）。电阻器是运算放大器的开环输出电阻。电容器当然是负载电容。有些是需要驱动的容性负载，而有些是因为PCB设计造成的容性负载，比如输出端走线比较长形成了寄生电容。

第二种情况（图 b）反馈电阻和运放输入电容形成了 RC 网络。电路板连接也会增加该敏感电路节点处的电容。

对于第二种情况不一定是简单的 G = 1缓冲器电路…

我在2021年11月6日下了一个订单，订单号为T01480018 ，采购LM324KADR的芯片，到货之后有两个批次，一个是产地为新加坡，21+批次，另一一个是产地为美国，1919+5 批次，我们测试发现美国的19+批次总共是10687 PCS芯片，有一个参数Iio(Input offset current)我们实测该批次是大于40nA，但是另外一个产品为美国批次21+，总共是15000片这个批次参数的指标是在20nA以内的，所以我想问下，这个产地为美国的19…

你好!在使用LM324DR过程中出现如果问题:分几批测试，每次测试都能发现有问题的,第一次测试100个有2个不良，第二次测试98个好的里面又会有几个不良，第三次测试好的里面又会有不良。TI 集成电路客诉分析需求单-LM324DR.doc

前言，由于项目上要用到超声波测距，虽然淘宝上也有成品出售，价格也就是7块多，但是老大说要自己动手做出来才是实实在在的财富，东搬西凑的不太好。毕竟是在学习阶段。我深以为然。

一、检测方法大致有三种：相位检测法，幅值检测法和渡越时间检测法。相位检测精度高，但检测范围有限；幅值检测容易受到发射波的影响，误差较大；最直接有效的是渡越时间检测法…

在使用光电池做传感器的时候需要将光电池电压进行3倍的放大，本来用LM324放大没有任何问题，但是感觉噪声有点大，后来想采用OPA690，但是画好板子之后发现OPA690根本不能用，输出电压一直在变化，也不知道是不是放大器振荡了，以前总是感觉像OPA690系列的放大器应该会比LM324有好的效果，这次尝试过之后发现似乎不是这样，后来换成OPA695也试过还是不行，负端电压还是跟随正端变化的，但是经过电阻连到输出端之后就完全不正确了…

这个电路比较实用。它以12V直流电供电，为了是电压范围大。前端差动信号进来每一路都同时放大相同倍数，然后再利用一级作再一次放大。最后一级是电压跟隨器。

本电路已经作成电路板，并且工作良好。

运放是TI的LM324，单端5V供电。理论计算V0=98V1-100V2，但是实测V1、V2、V0的波形和理论相差很大。跟增益带宽积超了有关系吗

通道1为V2波形，通道2为V1波形

V0输出波形

该电路是加法器和滤波器，SIGNAL_NS

是输入，输出分两路，一路直接输出（NS_SIGNAL），一路经过低通滤波输出（NS_SIGNAL+）。输入0.5毫伏（12脚）的1.6mHZ信号，发现如果用普通的LM324芯片两路输出都正常，如果把LM324芯片换成OPA4227芯片，经过低通滤波后的波形就不正常了，为什么高精度的OPA4227还没有324工作正常，什么原因？

电路如图所示，目的是测量RL在不同电压（1V~6V）下的电流，VIN为直流0~3V，，R4为电流采样电阻,电阻的压差经过3个LM324搭建的仪表放大器放大55倍，送给ADC。目前的问题是经过测量，vout的值明显偏大，尤其是电流越大（采样电阻的压差越大），VOUT偏差也越大，下面是使用万用表测量的各个节点的电压（单位mv，下表中输入电压为RL上的电压），及放大倍数的计算。可以看到，电流越大，放大倍数也越大，VOUT的测量值也越大…
