输入是100Khz，Vpp=0.2V.

VCA821配置的是最大增益Vgainmax =2

OPA695的增益是5

想让sin波形稳定在1V，所以，OPA820的正端参考电压给1V

示波器显示的结果很奇怪，尤其是Vg脚电压，按照手册芯片工作Vg电压是0~2V,仿真示波器看 >4V，AGC环路没有工作。

仿真文件在附件VCA821_AGC仿真.TSC

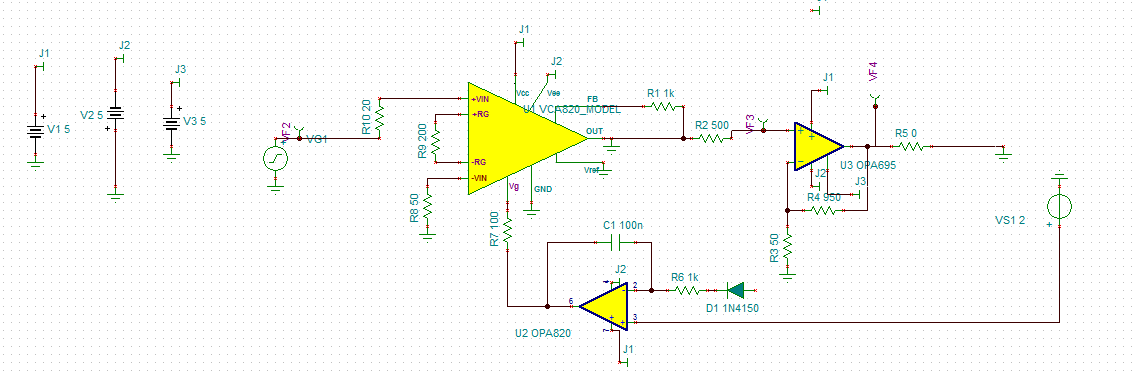

                                   图1                                                                                             图2

图1是我搭建的电路，图2是同学搭建的电路，两个电路的参数和元件位置都相同，但是幅频响应的频带和增益却相差很大，具体如下：

                           图3                                                                                                                    图4

图3是图1电路的幅频响应，图4是图2电路的幅频响应…

原理图和PCB layout如下，留了一些空位用来debug，比如C14/C15/C20/C21板子上短路掉了。

目前VGA可以工作，但问题是添加反馈环路之后，积分器OPA820的输出一直饱和在4.3~4.4V之间，导致AGC并不能发挥作用。无论我设置OPA820的正输入端为多少，例如1 V，它的输出始终饱和；

1、想让该AGC放大70~100MHz的信号…

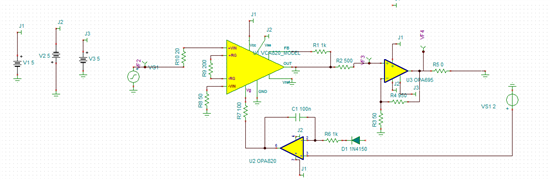

想用VCA821搭建AGC电路，原理图和PCB如下；

目前在PCB上只焊接了VCA821及其周边的元器件，还未添加OPA695、肖特基二极管和OPA820部分，未添加原理图中的C14/C15，电路出现自激，即当无输入信号，只给系统供电时，出现高频信号。

板子目前运用的TPS5430搭建的12V转+/-5V供电，供电电压存在几十mV的spike尖峰无法去除…

OPA695为电流反馈型运放，想用两个OPA695级联实现100MHz信号放大100倍。Pspice仿真可以实现，但PCB测试与仿真完全不相符。

采用级联双运放，均为单电源（VCC = +5V，VEE = 0V）供电，非反向输入端电阻分压实现VCC/2直流偏置，预期每级放大10倍，仿真原理图如下；

实际测试中出现以下问题：

• 每级运放的输出端直流偏置都不是设计的2…

各位好：

     如下图所示，我们使用了贵司的LMH7322作为示波器的触发比较，实测时发现，在U25的输3脚输入为0V电压时，在U25的1脚电压为0V，R88的右边脚电压为25mV，U28的8脚电压为50mV的样子，这样的话，会影响我的触发信号判断，请问，造成这个的原因是什么呢？或者说LMH7322的输入脚在悬空的时候电压是否不为0？实际电路中R340、R339、R109、R114…

您好，我用Advanced Design System仿真出来opa855的噪声系数为18，比较大，这是代表它的性能不好吗？还是我的仿真出错了？这种低噪声运算放大器的噪声系数一般为多少？

还有就是我发现TI的射频放大器给出的是噪声系数，运算放大器给出的是输入电压噪声，运算放大器为什么不给出噪声系数呀？

在使用光电池做传感器的时候需要将光电池电压进行3倍的放大，本来用LM324放大没有任何问题，但是感觉噪声有点大，后来想采用OPA690，但是画好板子之后发现OPA690根本不能用，输出电压一直在变化，也不知道是不是放大器振荡了，以前总是感觉像OPA690系列的放大器应该会比LM324有好的效果，这次尝试过之后发现似乎不是这样，后来换成OPA695也试过还是不行，负端电压还是跟随正端变化的，但是经过电阻连到输出端之后就完全不正确了…

电路图如图所示，是按照DATASHEET画的两级反向放大电路，输入信号为30ns 脉宽、36kHz脉冲波。幅值100mV到1V不等。

第一级放大良好。

第二级遇到了如下问题。

1、刚上电时，用示波器观察输出信号，出现了很严重的自激振荡。

2、持续几秒之后，输出信号变为和前级同向的信号。幅值并没有放大了。此时有一种芯片烧了的味道，鼻子能闻到。

3、再次断电，开电，依旧是和前级同向的信号。无法解决。

更换芯片后，重复123…

这是最简单的反向放大电路，为什么在达到100M前输出会有波动，超过100M直接衰减，达不到芯片手册的指标1400M，困惑许久的问题，感谢解答

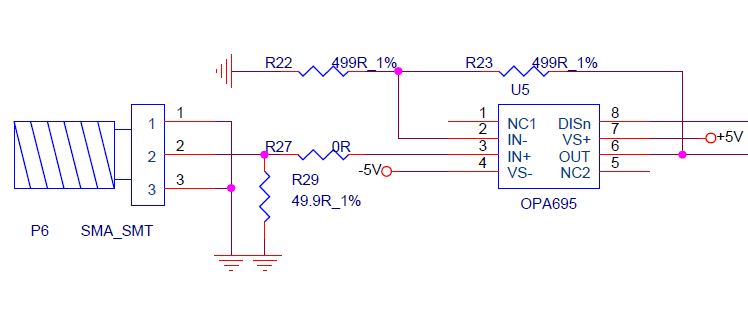

按照OPA695的datasheet，单片OPA695使用，当G=8时的带宽为450MHz，输出最大能到达+-4.2V。但是我实际做的总是在输出2Vpp以上时，在100M以上就开始出现明显失真。远远没有达到datasheet上的性能。我都是用双面板做的，请问这是由于用双面板来做，阻抗匹配达不到信号反射严重导致的吗？谢谢！

想用 Multisim 14.0 对OPA695的功率放大电路进行仿真，但找不到OPA695这个元件，求解？

我用OPA695 做了10倍放大 但是从1Mhz到100Mhz放大倍数一直在缩小，而且还失真，OPA694压摆率4500应该不会失真啊！PCB和原理图在附件里Rf/Rg是750欧和39欧。求大神指点！

你好！之前我问OPA695输出4.2Vpp摆幅的问题，你们告诉我这是在负载无穷大的条件下输出的。那么在负载无穷大的时候‘OPA695的输出阻抗和传输线的阻抗’、‘传输线的阻抗和负载的阻抗’实现阻抗匹配了吗？如果不匹配了，那么放大器此时只能在低频下工作对吗？谢谢！

你好！请问三个OPA695芯片并联，放大倍数设定为+8，并且用芯片的最大电源轨供电，这样可以把频率做到270MHz，并在带50Ω负载时输出5.7Vpp的幅值吗？谢谢！

你好,

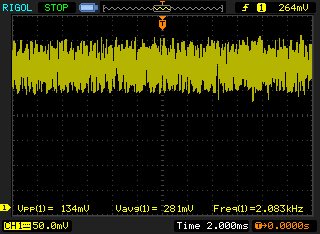

我们使用OPA695作为输出级放大,放大倍数约为4.5, 用示波器测量的时候, 输出端噪声的Vpp有100~200mV, 输入为0mV. 请问怎么改进?

输出信号的要求: -2.2V ~ +2.2V, 频率为DC~120MHz, 增益平坦度要求在0.2dB以内. 谢谢!

下图为测量结果:

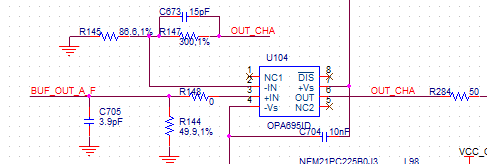

下图为原理图(电源为+-5V):

谢谢!

我用三个模块来做，vca821，OPA695,OPA820

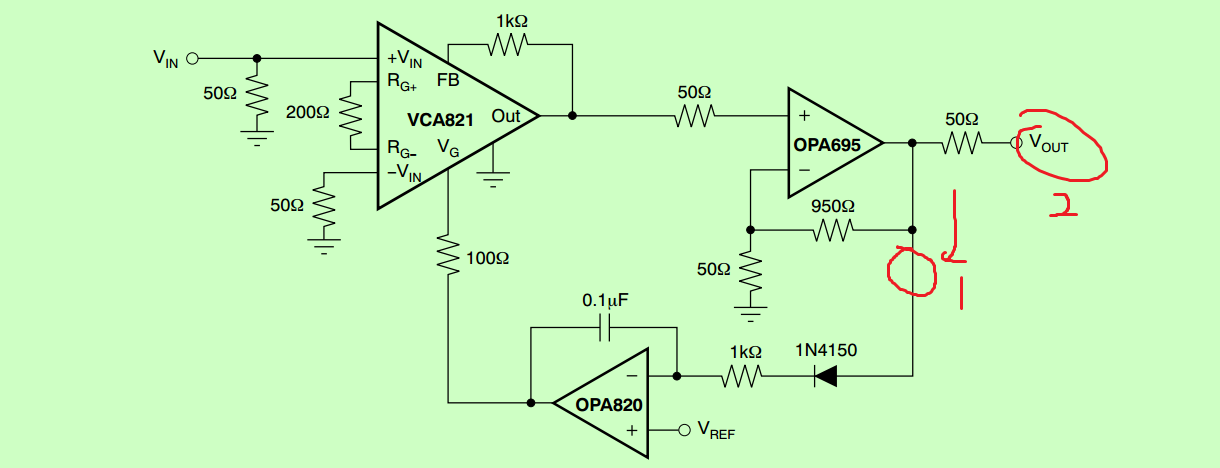

我opa695输出两路1和2路，是都要加阻抗匹配电阻50欧姆吗，

如图，仿真时出现如下提示，请问是为什么，怎么解决

我做了一个OPA695的反向放大，同相端没有加20欧的电阻到地，一上电正向后正电压先是被拉低到零点几伏，然后芯片冒烟了，我断电后检查电路最终确定是没加20欧电阻的问题，后来加上这个电阻后芯片仍然可以放大，但是看了芯片手册也没有说为什么要加这个电阻，希望大家能帮忙解决一下这个问题。

use TI's parts vca821 & opa695

performance：

增益可调范围0~60dB连续可调
-3dB带宽（fL~fH）13K~120M @60dB增益
1dB平坦度100k~90M@60d增益（100k为起始测试频率）
峰峰值噪声< 80mVpp @ 60dB
输入信号范围1mVpp~20mVpp

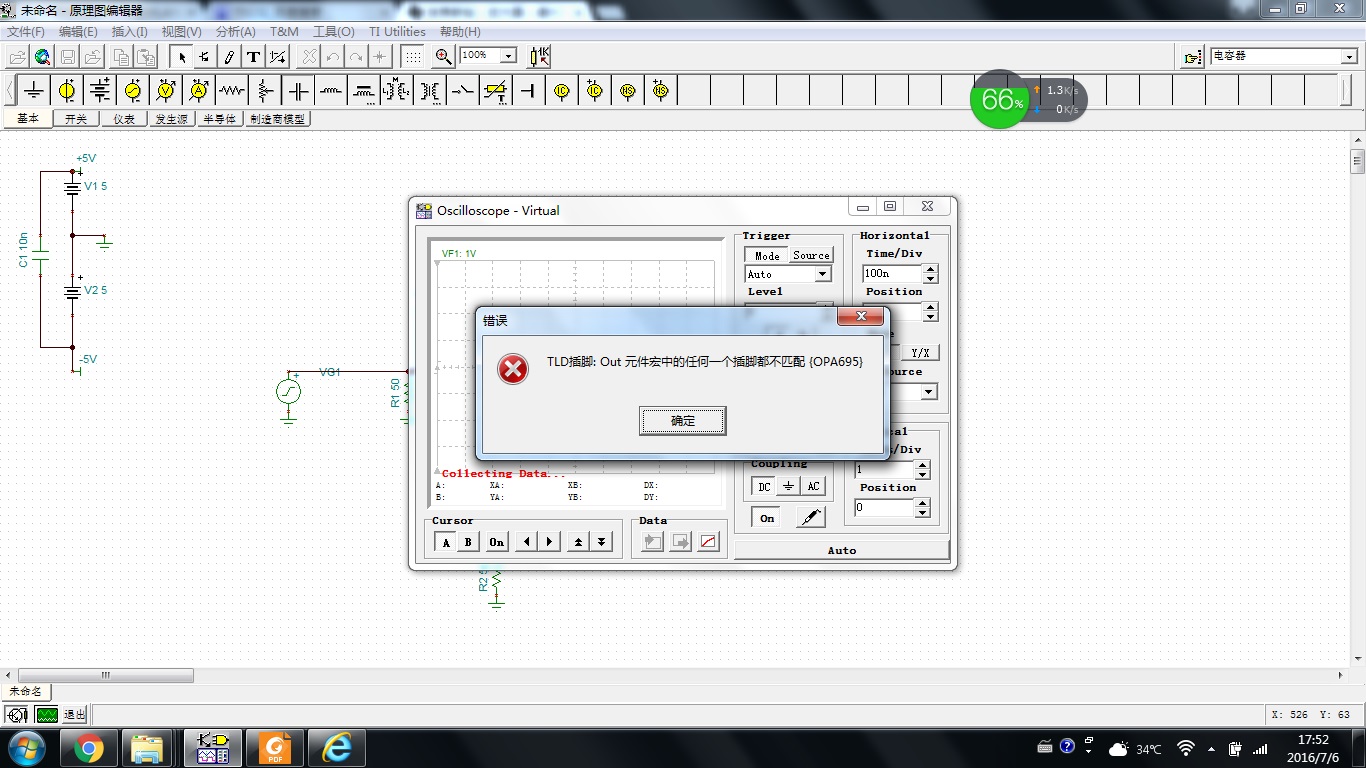

大家好，我用的是tian90的软件，想用opa695的做差动到单端的转换，但是插入里面的opa695进行仿真     显示TLD插脚：Out元件宏中的任何一个插脚都不匹配{opa695}      ，大家谁用过，指导下，急，在此先谢谢啦！

这应该是技术文档里面的电路图  基本是照搬吧。。。二极管那个是在自己找原因时改的  截图时忘记还原了 然后就是说在仿真时提示opa695  out宏中的任何一个插脚都不匹配  不理解 可能我在门禁那端的输入输出我没仔细看文档所以有错  但是也不应该这种错误吧。。。   还有就是这个电路图的理解问题    opa820是起比较器作用对吗  然后 那么vf输入的是什么电压   是要控制增益大小的界限    然后opa820端输出的是正负供电的电压吧…

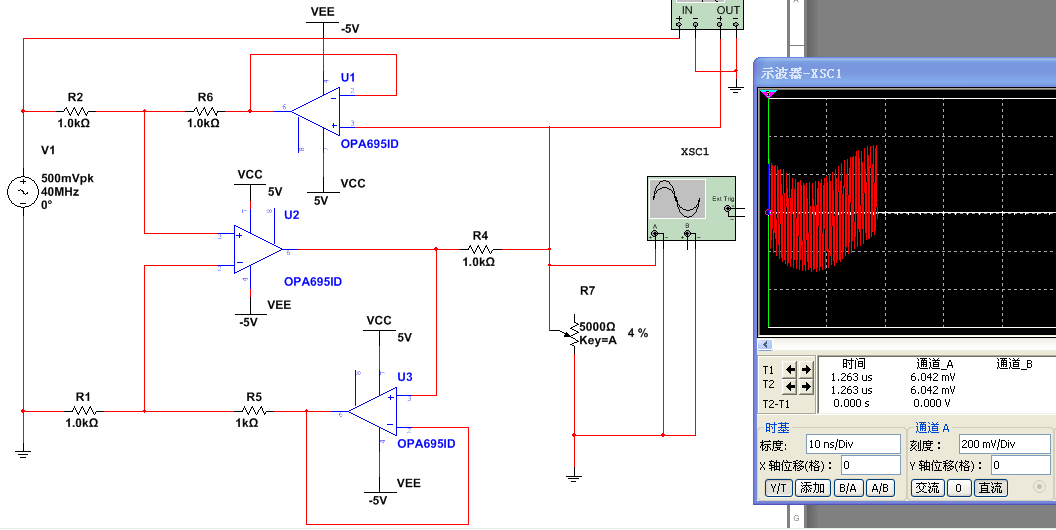

我仿真了一个howland电流源，输出为什么会产生这种自激振荡呢？用别的芯片比如说AD8056就不会震荡

求推荐一款高频运放，使用频率100MHz以上，带宽增益积越大越好，电流输出能力越大越好，我仿了一下OPA695和AD8056效果都不理想
