目前使用ADS1258进行相关配置，模式为自动扫描模式，供电电压5.0V，参考电压为2.5V，具体配置如下：

外部开启了AIN5读取，AIN5口输入电压万用表测量为2V，实际读取到的电压为1.6V.请问这个可能是什么原因，应该从哪个方面进行排查呢？

硬件电路如下：

通过寄存器读取到的供电电压为4.95V，REF:2.488,GAIN:0.9998

您好！

我对这款AD存在两个疑问希望您能解答一下：

1. ads1258在Auto-Scan模式下转换16个通道为什么单通道采样速率不是23.7ksps，而是23.7ksps/16=1.48ksps？
2. ads1258在Fixed-channel模式下为什么会比auto-scan模式下的采样速率高这么多？

我在调试ads1258时，十个字节的配置寄存器可以正常设置进去，同时读出来也是正常的，跟设置的 是一致的，寄存器设置的数值如下：

txdata[11] = {0x70, 0x02, 0x0C, 0x00, 0x00, 0xFF, 0x01, 0x3C, 0xFF, 0x00, 0x8B};

设置的是 0 - 9通道自动扫描模式，但是我使用start引脚进行脉冲式读取时，在debug的时候发现依旧是0…

我尝试仿真figure68的信号调理电路如图所示，结果显示增益达不到计算值，计算G=1+2（10/2.2）=10.09，实际仿真结果在不到2倍增益，并且我通过减小R1的2.2k阻值，发现电路的最大增益也只有2倍。请问这是什么问题，是我仿真哪里出错了吗？附件是仿真的文件，麻烦您帮忙看下问题，万分感谢！

MUX1.TSC

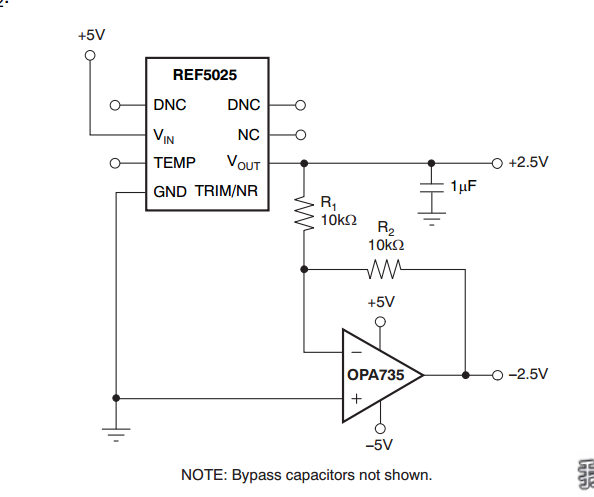

1:此处的基准电压，REFP实际是0V，REFN是-2.5V，我设计的板子上有生成+-2V5，但不是基准源生成的，是由LM27762产生的，可以直接按照参考电路接入吗？

2：如果不行，请问有没有生成-2V5基准的推荐器件？（我的设计板子上电源条件有：+5V（DCDC），+2v5,-2V5（LM27762产生…

1：此处原理图中REF3125的输入为±2V5，请问REF3125的GND是要接在-2V5上吗？

2：REF3125的输入为2V5，输出是否可以到达2V5。

3：REF3125输出接10K电阻是为什么。

4:可以解释下双OPA365在此处的详细原理吗？这是不是一组仪表放大器电路？

使用1258的评估板测试1KHz  满幅输入的正弦信号时，发现动态性能很差，和手册上给的频谱图相差较多，但是用外灌时钟时，动态性能明显变好，请问这个原因是什么呢？

自己做的测试板，MUXOUTP/MUXPUTN 后面无添加任何器件，直接连接至ADCINP/ADCINN，AVDD= 5V， DVDD = 3.3V， BYPASS = 0 时，测量DIFF0 offset 有100uV，与手册数据偏差较大，但是其他通道offset正常；是需要在MUXOUTP/MUXOUTN 后面加电容或电阻吗

利用ADS1258在AUTOSCAN模式下，采集一个通道（AIN13）的电压值，低9位数值一直在跳动。帮忙分析原因？

如下图，其中AIN13接REF_DA_2.5V的输出，AINCOM接AGND。ADC的AGND与DGND用0欧姆电阻相连。ADC电源±2.5V分别用ADP7118AUJZ-2.5-R7和ADP7182AUJZ-R7两款低噪声LDO提供。ADC寄存器设置如图1.

图1，ADC寄存器设置

图2，ADC原理图

图3，被测量值

ADS1258用连续写模式配置寄存器MUXSG0和MUXSG1，采集心电信号时偶尔会出现MUXSG1配置的几路波形为直线。SPI采用双字节发送 ，先（控制寄存器+MUXSG0）再发送（MUXSG1+0x00）。MUXSG1配置的几路波形为直线并不是每次都出现，但是偶尔就会出现，这种情况下一般再配置一下寄存器就会好，请问这是哪里有问题？

ADS1258dataset第29页，在固定通道模式下AINCOM的输入不能被参考。是这个模式下面不能用AINCOM吗？如果我想用16个通道的单端模式，在固定通道模式下，AINCOM可以做ADC负端输入吗？

我的ads1258 采集精度要大 5mv，是用正负1.024v 参考电压，正负2.5v电源

上图为AD部分原理，IX IY IZ为加速度传感器输出电流信号，转换为电压信号后接入ADS1258。现在经过测试，当AVSS即-2.5V 在最少5MS内幅值跳到0再跳回-2.5V时，ADS1258输出为正常情况下的一半(正常情况下测得加速度计为1G，故障发生时为0.5左右，且无论如何移动加速度计，转换后的值只发生小幅度变化)。测量过IX IY…

参考电压是2.5V，ADC供电是0-4.5V，单端采集的电压为0.671V，如果切换到外部ADC输入（外部PGA设置的是2倍），电压读数就是0.44V，不知道是哪里出了问题

DIFF0在检测500uV及以下电压时产生严重失真。AD1258_TestData.xlsx

VREFP +2.5V

VREFN -2.5V

VREF通道读出来码值是 3922667 换算成电压是 5V

但是测量通道接入 2.4V电压 读出来码值只有 3798335

按照公式算出来只有 1.2V (3798335 / 0x780000) * 2.5

        我们用于采集PT1000的模拟信号，精度要求小于0.01摄氏度。我查到ADS124S08和ADS1258都是多通道的24bit  Δ-Σ ADC。ADS124S08集成有放大器、晶体以及参考源，其转换精度与ADS1258相比是否更具优势？ADS124S08是不是新推出的片子？我们目前正在器件选型，请一定帮忙回答。

       感谢！

请问，我们之前的开发套件都是支持的Wilson12导联，电路设计上也是10电极转为8路差分输入引入1258的，那么如果是同样的硬件平台，还可以支持

Frank导联，在使用7电极Frank连接时，那么我们怎么进行配置计算出正交导联的坐标X,Y,Z那？比如X=（C+A）-I，如果我们此时把AD1258配置为单极输入，计算出C，A和I的电压值，然后直接软件求和取差，是否可以拿？Frank导联时的Frank电阻网络怎么处理那…

hi all，

ADS1258 可以用REF5025供电吗？ REF5025供±2.5V ，同时做参考电压，是否可以

  近期一直在调试ads1158，终于能够得到正常的输出，期间在网上查了很多的资料，发现关于ads1158的资料很少，尤其是基于verilog的程序几乎没有，所查的资料大多语焉不详，因此，本着人人为我，我为人人的精神，现在把ads1158的调试心得写出来，希望能够帮助一些开发者，节省开发时间。

  1、在开发初期，由于是中途接手的项目，对硬件熟悉不够，导致耽误了不少时间，具体的硬件原因就不细说了，因为每一个开发者的硬件不可能是一样的…

一直在使用ADS1258这颗芯片，现在由于新产品的开发需要，希望找到其它参数不变，但是采样速率≥ADS1258这颗片子2倍采样速率的片子。希望能给予解答，谢谢。

我的板子上现在焊接的是ADS1258IRTCT，外部时钟用的是32.768KHZ，时钟电路负载电容按照手册上推荐的4.7PF，测试出来的正弦波在XTAL2引脚有波谷被削平，XTAL1引脚正弦波上升沿有微小台阶，正弦波幅值为500mV,更换两个负载电容为33pf之后，波形都是比较好的正弦波,但是波形幅值不到500mV。现在我有两个问题想确认，负载电容究竟用多少的比较好？正弦波的幅值应该为多大才好？手册里面都没有详细的写。谢谢了！下面2图为XTAL2的波形，第一个为4.7pf的波形，

第二个为33平…

我最近使用ADS1258作为心电信号采集芯片，ADS1258使用单电源+5V供电，ADS1258的电路如图

ADS1258使用运放缓冲信号差分输入，通过MUXP,MUXN复用输出到OPA2365组成的差动放大器，放大后进行采样。

ADS1258缓冲运放使用运放OPA2340作为跟随器，通过电阻10K串接输入到ADS1258，如下，

现在测量方波信号，如果直流偏置电压小于150mv时…

最近使用的ADS1258有几个问题想得到帮助。

1、手册上没有表示出芯片上面的后面一串数字的含义，如ADS1258 TI 13ZCGG7 ；ADS1258 TI 7CZCFL7；因为前面的能用，后来做了新板子后面的就出现了板子上的一共3个芯片都读不出ID号的情况了。不知道是不是有区别？还是买了假的了

2、焊接温度问题，管脚焊接的时候手册上说明300度10秒的容限，可以用普通非恒温刀口焊接吗？会不会焊接烧坏，我并没有焊接很长时间…

基准点压 4.096v 5v 单电源供电，单端输入现在主要没有弄清楚 ADS1258的读写流程
