swra577修改需要更改几个部分。
a)移除 TPS7A88双路1.3V LDO、为1v3_RF1、1v3_RF2 (现为1v0)添加两个铁氧体磁珠。
b)移除 TPS78801单路1.8V LDO、为1v8添加铁氧体磁珠
c)将 LP87524B 替换为 LP87524J

电源修改-您需要检查 LP87524J L1、L2、L3、L4输出是否为正确的电压…

Vivek San、您好！

感谢您的支持。
我认为负载电流从高值变为0mA 会导致 TPS7A88数据表图15中所附的电压过冲。
不过、在这种情况下会发生电压下降。 这是否导致负载从接近0mA 瞬变到高电流(大约1A)？
在 ADC 采样时、是否不会发生这种大负载瞬态？

此致、
Ryuji

您好！

我们有4个电源轨和3个 LDO。   1.2V 内核和 DSP、1.8V 用于1.3V LDO 和数字1.8V、2.2V 用于1.8V LDO、3.3V 用于 QSPI 闪存和 GPIO。

电源管理指南 slvt145q.pdf 可用于选择电源组件。

A) 1.2V 内核电压轨- 1至1.5A 的电流、此电流可被驱动为一个具有旁路电容、VDDIN、VIN_SRAM、VNWA…

Koro San、您好！
TPS7A88有两个输出、每个输出都可以提供1-1.5A 电流、因此我们可以从两个输出中获得大于2A 的电流。 我们为1P3_RF1引脚使用一个输出、为1P3_RF2引脚使用另一个输出。
考虑最大2A 电流的条件是同时以2TX、4RX 运行。 在线性调频脉冲期间观察到该电流。

此致、
Vivek

您好、Madhu、

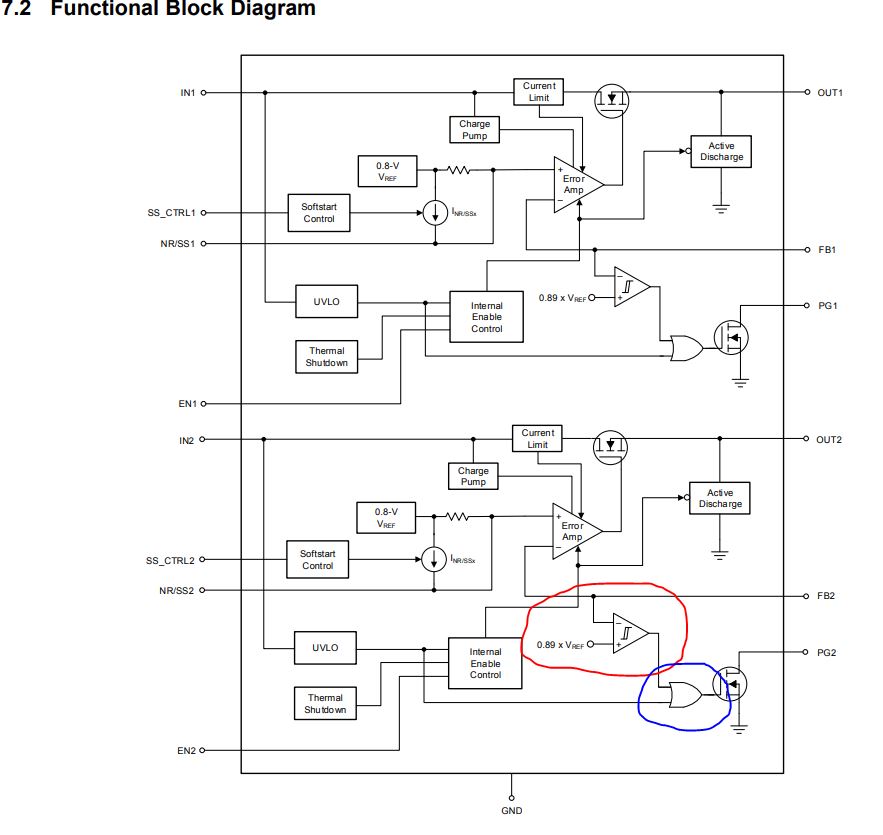

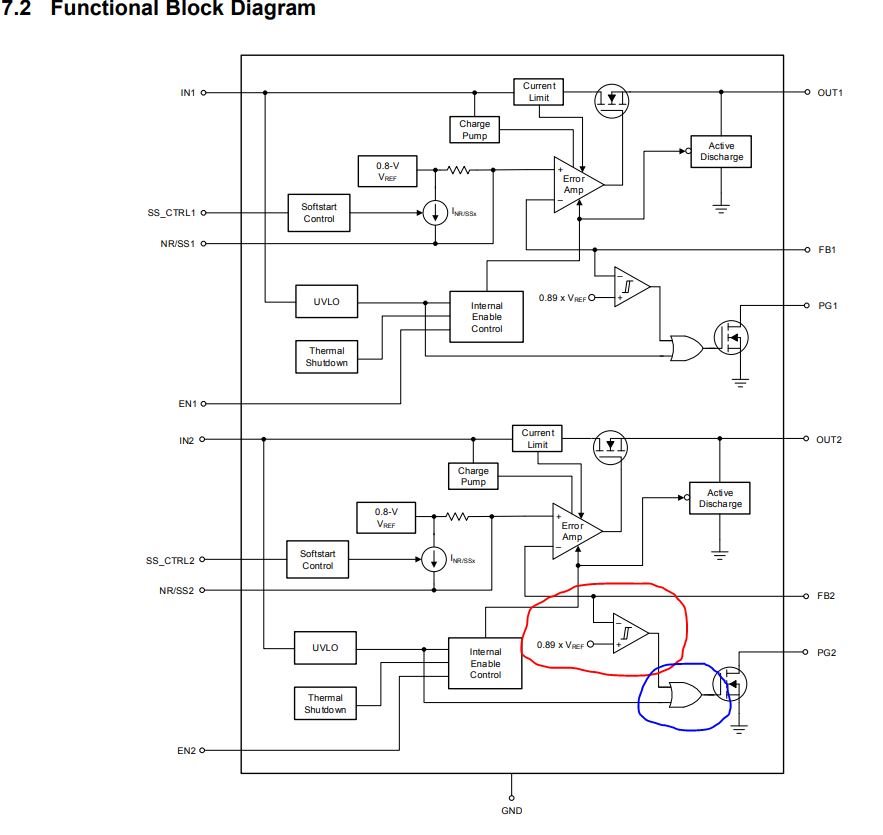

PG 信号由一个放大器驱动、该放大器将反馈引脚电压与内部电压进行比较。  该内部电压为 LDO 基准电压的89%；因此、输出电压也将为其设置电压的89%。

还有内部逻辑可确保当 LDO 处于 UVLO 状态时、只要有足够的功率来驱动下拉 FET 的栅极、PG 就会变为逻辑低电平。  为了驱动下拉 FET 的栅极、Vin 必须大于0.8V

非常尊重、

Ryan…

尊敬的 T Kishi：

我已经看到许多客户以这种方式成功使用 TPS7A91。 由于 TPS7A91在具有高输出电容的情况下保持稳定、因此您应该能够在应用中成功地使用它。

由于您似乎要将 TPS7A91的输出拆分为多个电源轨、因此您可能需要考虑使用双路 LDO、例如 TPS7A88。 与简单使用 π 型滤波器相比、TPS7A88的两个独立通道可在输出电源轨之间提供更多隔离…

你好、梅斯、

我认为在您的电源中使用3.3V 和2.5V 没有任何问题。 但是、我会尽力确保我的 ADC 数字电源的大小与系统中的其他数字电源(时钟、触发器、MCU 等)的大小相同、以避免对 SPI 通信线路进行电平转换。

对于500mA 至2A 的电流、我建议使用 TPS7A87、TPS7A88、TPS7A89。
