我使用FPGA将信号输出，将此信号经过一个NMOS管后接入ADS1115进行单端测量，目标点的电压为2.5v，ADC的寄存器设置部分FSR:4.096v，不使用比较器，采样率为860SPS；

1.我需要做的是在每个采样时间内精准打开NMOS管以精准测量打开时的电压，没法去做精准控制？

2.还有就是为什么使用单次转换模式一直不起作用？只能使用连续模式才有作用

3.请问我该如何去做，或者说有关于ADS1115的这部分资料有吗，

I2C详细寄存器配置如下：写：…

配置后间隔50ms读取结果，偶然会出现错误值
前面两个字节是配置，后面两个字节是结果
正常的是1260，偶尔回个0003，很小的值。

使用ADS1115采集电池电压（最大4.2V），5V供电下设置为±6.144V量程采用差分接法测量（AIN0接正极，AIN1接负极），获取的电压值不正确。将负极与GND相连（单端模式）获取电压正确。这是什么原因。

使用FPGA 搭建I2C协议 驱动ADS1115,但从机一直NACK,转换数据一直被外部源拉高(0xFFFF,怀疑ADS1115没有输出数据)目前排查了时序及配置寄存器,地址指针寄存器,转换寄存器相关数据,发现如下情况:

1. 写操作进行配置寄存器,ADS1115 第9bitACK响应为1,正确应该是0(波形及I2C解码如下):

2.写操作(从机地址&转换寄存器地址),ADS1115第9bitACK响应为1,正确应该是0(波形及I2C解码如下)…

各位论坛的大佬您好：
      本人想用ads1115做2V铅酸电池组电压采集（2串）。在使用过程中遇到几个难题，使用单端adc采集时，我只需要用到芯片的两路即可，请问剩余的两路该做何处理？如果使用差分对的形式采集，请问该怎么接确保采集精度？下面是我做的一个单端采集的电路图，还请各位大佬请阅，不对之处还请纠正，谢谢！
       电路图中，为方便测试，我采用了，隔离和非隔离兼容的方式。

最小输入电压可以达多少V?1uV-1mV能换吗？指的模拟量的输入量最小电压，不是供电电压。

TI的工程师，你好：

我们用ADS1115做了一版DAQ模块，并且使用它进行了ADS1115的INL测试，但是结果不太理想，与datasheet上的值相差较大。我们不清楚是哪里出现了问题，希望工程师们能协助我们。以下是实验条件：

测量环境：常温，ADC输入RC电路与EVM相同，SMU给ADC一个差分输入信号，并用DMM测量输入信号，进行ramp扫描。

芯片设置：选择差分输入，FSR设定为±2.048V，SPS=8。

INL计算：找出出现相同code的中间电压…

您好：

    ADS1115 PGA 可提供从±256mV到±6.144V的输入范围,规格书说明是±范围,请问单电源供电VDD=5V时可以提供+12.288V输入吗？

购买一套ADS1115 评估模块 (EVM) 性能演示套件 (PDK)，包括哪些软硬件资源？官网上只有EVM板的硬件资料，是否有PAMBoard主板的硬件资料和上位机软件资料提供？要怎么使用PAMBoard板，包括整个套件？

我用

ADS1015EVM-PDK 和 ADS1115EVM-PDK GUI

测试时，FFT横柱无法显示频率数值，Fund. Freq显示的数值也不对，不是正确的频率数值？请问怎么解决？

请帮忙查看是否有设计问题4532.Total pressure difference .docx

有什么ADC芯片支持采集4-20ma电流的，要求精度要高24位以上，最好是iic和spi通信的

Total pressure difference .docx

麻烦帮忙看一下客户的设计是否有问题

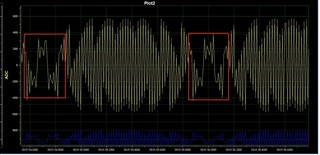

  我在arm-linux下使用libi2c和gpio模拟i2c，尝试读取ADS111x的数据，但是存在台阶形状毛刺，具体如下图所示。使用的设备为Licheepi Nano，所用的芯片为F1C100S。

可以看到，输入位1.5v时，D14因该为1，但是次数没有被上拉，形成了一台台阶状的毛刺；同时低八位也存在两个台阶毛刺。但是Config位却能够被正确读取…

您好!

   数据速率配置860sp，475sps，250sps，128sps不管配置哪个，I2C都要125ms才能获取一次有效的数据，是怎么回事？

 最近我司测试了下贵司的ADS1115 这颗芯片，我们使用的是An0 跟An1的差分输入，I2c通讯速率 100K 400k都测试

    有如下问题请教，

    一，I2C配置完之后，多长时间能拿到有效数据，在转换速率250sps的情况下

    二，关于ADC内部PGA切换的话，需要多长时间的等待时间

    三，我们在测试交流信号的时候，发现在An0=An1的时候，adc输出偏差最大能到400lsb左右（FSR=0.256v）

    我的供电电压为3.3V，PGA设置为001那么其对应的增益是多少呢？（手册上对应1，但又说FS不能大于VIN，此时FS不是大于VIN3.3V了么？）。还是说设置的是PGA增益，后面跟的是在此增益下的参考电压范围呢？

    同样，在3.3V供电，PGA寄存器设置为001时，真实的电压怎么计算呢？

您好！

俺在淘宝上买的ADS1115开发板，但开发的程序，读出来的数据波动很大，  上面的芯片 标记 是 : 77 BOGI, 请问是正品的 ADS1115 芯片吗？

非常感谢！

ADS1115 把AIN0与AIN1设置成差分输入，当AIN0比AIN1电压高的时候，能正常读出变化，但是AIN1比AIN0电压高的时候，就一直是FFFF，

不管AIN1比AIN0的电压高多少，都是FFFF？是什么原因

需要读取最大到15V电压，精度1mV以内。通常情况是读取12.000V电压。用的0.1%电阻，经过10K和2K电阻分压后至ADS1115读取，ADS1115供电电压4.7V左右，增益为1，连续读取取平均值。但是想请教如何减少由电阻分压带来的误差。除了使用程序去修正外。因为需要量产。

看数据手册是可以采集负电压的，并且说正电压采集的值是0~0x7FFF,负电压采集的值是0x8000~0xFFFF,负电压输出的值是补码，需要取反加1得到电压值，但是为什么输出电压值一直是65535是配置不对还是怎么回事，参考的代码百度文库搜索“基于51的ads1115程序”，现在调试了两天了都没调试出来，大家有遇到这个问题的吗，谢谢各位！！！！

使用差分采集，当AINp>AINn的时候输出正常，当小于的时候输出的值都是65535，这正常吗，还是当AINp<AINn的时候芯片是不能工作的，求解！！！

我在用ADS1115差分输入采集电压的时候，正电压正常，但采集负电压的时候，串口读出来的全是65535~~~是怎么回事儿？手册上的输出数据格式不是这个样子的啊……

        前段时间在研究ADS1115，本来以为已经调通了，所以调好之后就没在深入研究。但最近要用到负电压采集，想到调过的ADS1115可以采负电压，就拿过来用。但是发现，基准为2.048V时1115只能采-0.5V左右的负电压，再小之后采回来数据完全不对，而正电压采集完全没有任何问题。寄存器配置按照技术手册Page11的例子进行配置的。

        请问可能是什么问题呢？？

     请问ADS1115在单电源供电的情况下，选择AINP = AIN3 and AINN = GND，而AIN3脚输入负电压，这时能进行转换吗？我接了一个试了一下，好像可以，但是看数据手册，这时的输入电压要大于0，为什么？请教。
