大家好、Kannan、
很高兴听到您的声音！

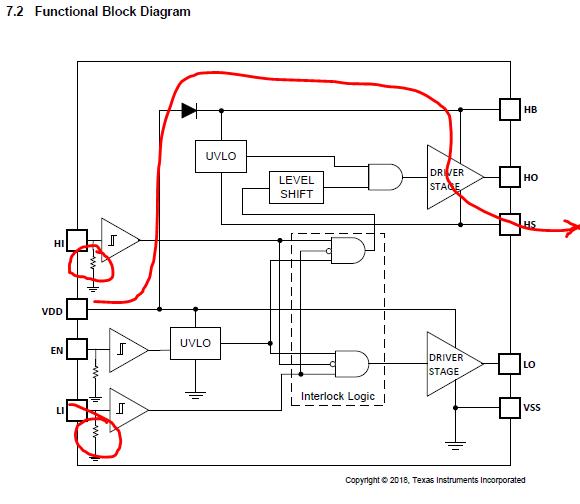

这些电阻器在数据表中的规格为250千欧。
该器件具有使能引脚、而不是关断引脚。 如果您需要低电流关断、请为 VDD 电源使用具有使能功能的电源开关或 LDO。
大家好、Kannan、
很高兴听到您的声音！
这些电阻器在数据表中的规格为250千欧。
该器件具有使能引脚、而不是关断引脚。 如果您需要低电流关断、请为 VDD 电源使用具有使能功能的电源开关或 LDO。
奥特伊
我假设您是指本文 介绍 https://en.wikipedia.org/wiki/Cockcroft%E2%80%93Walton_generator 的以下 Cockcroft–Walton 电路
该电路仅使用电容器和二极管的无源组件。 TI 不生产这些器件中的任何一个。 因此、此类设计不会演示任何 TI IC 的性能、因此我们没有此类电路的参考设计。
话虽如此、为了使此类电路正常工作…
您好、Sean、
TPS28226被设计用于同步降压转换器应用-基本而言，在该应用中，您可以用有源开关替换降压转换器中的二极管以提高效率(您可以调整 MOSFET 的大小，使 RDS*id 小于二极管的正向压降)。
我们有两个新器件、UCC27282和 LM5108。 您可能需要查看这些内容。
如果您可以分享更多详细信息、我们可以帮助您选择最佳驱动程序。 欢迎随时发送电子邮件给我们…
您好 Kengo、
感谢您关注 LM5108。 LM5108具有互锁功能、可防止两个输出同时处于高电平、即使输入均为高电平也是如此。 这有助于通过简单的更改来实现单个 PWM 输入、并确保 LO 和 HO 输出不会同时处于高电平。
对于单个 PWM 输入、可以向 LI 输入添加一个小信号晶体管和上拉电阻器、以创建 PWM 信号的补充信号。 LM5108互锁在 LO 和 HO…
您好、Keith、
如前所述、LM5108 HS 负电压数据表中的 HS 规格为-5V、这是一个直流值。 负 HS 电压上的瞬态额定值没有增加。
有一个类似的驱动器 UCC27282、它在-10V 直流和-14V 下具有较低的负 HS 额定值、持续100ns。 可在此处找到数据表：
Kobayashi、您好！
我查看了 LM5108数据表、并确认 DRC 封装没有应该描述尺寸的信息。 我将与技术文档团队联系并告知他们我在其他文档中看到的问题。
您可以在以下链接中找到 DRC 10引脚封装信息。
https://www.ti.com/lit/ml/qfnd575/qfnd575.pdf?ts=1601645786294&ref_url=https%253A…
您好 Jennifer、
我确认此器件未发布型号。 有一个具有 SPICE 模型的类似器件、即 UCC27282。
确认这是否能解决您的问题、或者您可以在此主题上发布其他问题。
此致、
您好、Max、
超赞！！！
是的、对于 LM5108、NC 意味着没有内部连接、因此它是真正浮动的。 因此、您可以将其连接到散热焊盘(接地)或 VDD 引脚"隔壁"。
如果您的问题得到了解答、请按绿色按钮 Max。
Kaji、
感谢您关注 LM5108。 只要 IC 额定电压处于建议的工作范围内、LM5108就适用于同步升压。 同步升压的动力传动系与同步降压几乎相同、区别在于您控制低侧功率器件占空比以控制输入到输出电压调节。
注意事项与同步降压传动系统类似、因为对于同步开关、您需要注意功率器件 Vgs 波形中的死区时间。 此外、您还应在 MOSFET 栅极上设置一些栅极电阻、以便调整开关时间…
您好、Lauren、
不可以、该器件是一款标准栅极驱动器、需要输入信号来驱动输出。
Richard、
这解决了我的问题。 Kannan 代表我提出了这个问题。 我非常感谢你和 Kannan 的迅速反应。
Anthony D'Andrea
立方公司
您好 Kannan、
对于驱动器的使能(EN 上升)、使能时序预计为18us (典型值)；对于驱动器的禁用(EN 下降)、使能时序预计为1.5us (典型值)。
确认这是否能解决您的问题、或者您可以在此主题上发布其他问题。
此致、
