在这个推荐电路中，我不懂这个Vcom电压为什么这样设置，尤其是当我结合PCM1795和TPA3251的数据手册去看。在我理解中，假如要结合TPA3251使用的话，应该将输出直流参考设置为正才对，因为TPA3251是正电源供电的器件。请帮我解答一下这个疑惑，谢谢！

您好工程师，对于音箱喇叭的阻抗它并不是恒定的直线，而是曲线。D类功放的LC滤波器是过滤20K后的信号。

可以看到在10K-20K时，音箱的阻抗超过了6欧姆。我单独为一款音箱设计LC滤波器时，请问我应该按照10K-20K时的超过6欧姆阻抗来设计还是按照音箱厂家标称(4欧姆)的默认阻抗来设计？

PCM5121 看描述不需要加隔直电容，这是不是也分具体场景，比如和TPA3251 一起用是不是必须得加隔真，偏置电压不一样

现在设计阶段，根据EVM板子，板子尺寸问题不使用差分输入，两路SE输入，2 BTL输出。在此使用条件下，M1/M2管脚是否全部连接到GND也是没问题。

我单端输入，差分模式输出，这样是不是调整不了我功放的输出功率？如果接4Ω的音箱，36V的工作条件下，输出功率是否还能达到140W/4Ω，或者80W/8欧姆

麻烦提供一下TPA3251 EVM PADS或者AD的原文件，用于PCB layout设计参考。

您好：我在使用TPA3251时遇到了两个输出异常的问题：

1）TPA3251在采用BTL模式时，出现27,28脚无PWM信号输出，其他输出脚的PWM输出信号均正常，且一路通道可以正常播放声音，确认该网络的偏置电压明显小于其他输出网络，且对地阻抗也与其他输出网络不同。拆解下IC后单独确认这四个输出网络的引脚与IC的GND之间阻抗时，四个网络时一致的。把该IC更换至其他新的PCB板后现象复现。

2）同样采用BTL模式的TPA3251，四个输出网络的PWM信号出现时有时无现象…

TPA3255芯片我参考官方的EVM电路做了2款PCB，购买了2片TPA3255芯片，现在无法解决复位引脚在使能和禁用时的啪嗒声。
电路前级是PCM5242，TPA3255处于BTL模式，48V供电，CSTART电容选用10NF，输入耦合电容为2.2UF的陶瓷电容，当我用芯片1装上PCB测试时，复位引脚使能和禁用的时候AB输出通道的啪嗒声大于CD通道，当使用芯片2装上PCB测试时…

PFFB电路参数按照slaa788a文件中参数，增加PFFB和不增加PFFB电路，发现频响低频变差了很多。不加PFFB低频增益掉-0.5dB;增加PFFB电路后，增益从500Hz就开始降低，到20Hz时降低到-12.5dB.

PCB上没有设计PFFB电路，使用一个小PCB按照文档saa788a中来搭建了个PFFB电路，目的是降低功放底噪。茹贝尔电路R…

TPA3255的规格书里没in 2.1 mixed1x BTL + 2x SE mode depending on output power conditions and system design.的应用电路图，能不能帮忙跟你们工程要一个这个的应用电路图，谢谢。规格书里有SE,BTL,PBTL的，请提供一个INPUT  2.1 mixed1x BTL + 2x SE mode完整的应用电路…

使用TPA3251搭建双路BTL输出功放。

我的OC_ADJ Resistor Value使用30K（CB3C模式，12.3A）。BTL桥接双路输出，在做短路测试时，使输出功率为1W×2，使用导线将其中一路输出的负载短路，AP上该路输出立刻没有，但另一路输出却处于50mW-1W的闪烁跳动状态。

而我在一块参考设计电路板上（OC_ADJ Resistor Value同样使用30K），重复同样的操作，另一路输出是可以稳定在1W的。

请问这是怎么回事…

请问有没有人知道，图中这几个信号的阻抗匹配是多少嘛？

      TPA3251在使用PTBL模式时输出端接120W音频变压器，机器输出空载，在低频80HZ、D芯片输入端2.4V正弦波信号时音频变压器初级有异常振荡波形，如下图红圈处波形。另附D芯片线路图。

     问题1：TPA3251芯片是否可以带动音频变压器使用？

     问题2：若可以带动音频变压器使用。出现此异常波形，是否因为芯片的外围电路不匹配？若是，请问如何修改？

请教大家，TPA5421这种差分输入的D类功放单端输入时，另外一个输入端需要如何设计，直接接地还是通过一个电容接地

BTL+SE模式开关机SE通道有开关机啪啪声，怎样消除？

功能用到待机功能，我该如何设计待机

TPA3251问题描述.docxnkm1146_subwoofer.pdf

Hi:

如问题描述及原理图，补充信息

1. 用,800Hz以上的方波,不会出现保护,信号强大最大,也没有.
2. 用200Hz以下方波,会出现保护.

3.200Hz以下,出现保护,与信号强度有关,信号比较小,不会保护,信号大时,出现保护.

您好，我们计划用tas3251做蓝牙喊话器，因为蓝牙的i2s不是标准频率，lrck=15.625k\31.25k，mclk=4m\8m sck=lrck×16，可以正常驱动tas3251吗，不是tpa3251是tas3251！！！急，拜托了

您好，我司计划用tpa3251做蓝牙喊话器，但是i2S的频率不是标准频率，lrck=15.625k或31.25k  MCK=4M或8m fs=16（数据位长，16位），请问可以正常驱动吗？急，拜托了

你好！我使用官方电路PBTL模式设计的PCB，当我用焊台焊接好芯片后，上电发现无任何输出，其中一路输出是DC10.5V左右（我GVDD供电是11.5V，PVDD供电是35.6V，这时VDD是3.256V，AVDD是7.66V，VGB是1.2V，rest是2.8V），另一路输出是0.545V，功放不起震，两个故障指示脚为均低电平。

当我用热风枪拆掉这个故障芯片再使用热风枪更换一个新的IC，这个IC有方波输出了（这时VDD是3.256V，AVDD是7.66V，VGB是1.2V，rest是2.8V），当我使用焊台的烙铁补焊一下PVDD那边一整排引脚后…

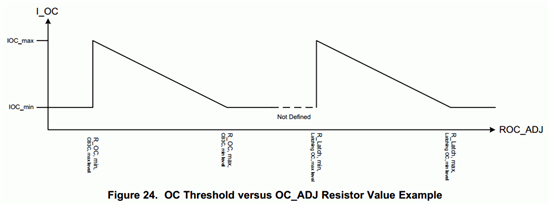

TPA3251/55有个OC_ADJ引脚，可通过外接电阻设置过载/短路电流保护的阀值。这个电阻的阻值与保护模式和阀值，规格书内只看到一个表格，列举了每个模式下的4种阻值对应的阀值。仅仅这几个参数在应用中显得不够，例如我需要设置CB3C模式OC阀值是8A，将如何计算。

Ti有没有具体的OC_ADJ电阻的计算公式？

------------------------------

TPA3251/55有个reset状态，看到器件规格书对复位的描述和时序图，可以知道复位状态时输出端为高阻态，而且AVDD是无输出的，因没有AVDD给内部模拟输入电路供电，那么此时如果输入端存在音频信号输入，那么会不会影响输入信号源的性能？

输出电感选用10uH，滤波电容0.1uF，工作模式PBTL，
负载0.15R，芯片并联输出12A+，芯片及其容易热保护，
降低输入电源电压，热保护的点提高，怎么提高热保护点？
怎么散热效果更好？

Dears

     使用PCM524+TPA3251开发有源音箱，使用自身的板载的MCU加载程序在可以正常播放出声音，PCM5242有信号输出，其中PCM5242的数字和模拟部分供电均为3.3V。现在为了调试各种音效，需要断开板载上的MCU的I2C信号，然后使用评估板上的I2C控制（连接到如下图的I2C BUS 3.3V这里），但是目前问题评估板PCM5242EVM无法正常识别到PCM5242，GUI就无法进行调试工作…

1.请问单片TPA3251芯片，24V供电，带负载1.2R，工作模式PBTL模式最大输出电流多少？BTL模式最大输出电流多少？

看Datesheet，最大电流保护点16.3A，对于BTL模式，是16.3A，PBTL，2个BTL并联，就是32.6A？

2.不带散热器，TPA3251输出电流，持续工作时间越短，输出一段时间输出会保护，过热造成的？

3.2片TPA3251芯片并联，4组BTL模式的桥臂并联，可以正常工作么？最大输出电流是不是可以增加一倍…
