没有能够处理这三个信号的单电平转换器。

SWDIO 线路可由 TXS0101处理；两条单向线路可由 SN74AXC2T45或 SN74AXC2T245处理。

Shreyas、您好！

感谢您的输入和支持。

客户使用 TXS0101/2模型进行仿真、并有少量疑问、如下所示：

•    如果电平转换器通过开关? 或再生 类型？

•    如果是直通开关、则 IBIS 模型中不包含延迟。

•    我们观察 到电平转换器正在以0重新生成信号， 看不到输入到输出之间的延迟。

请您对此进行澄清

为什么模型正在重新生成？

为什么模型中不包含传播延迟？

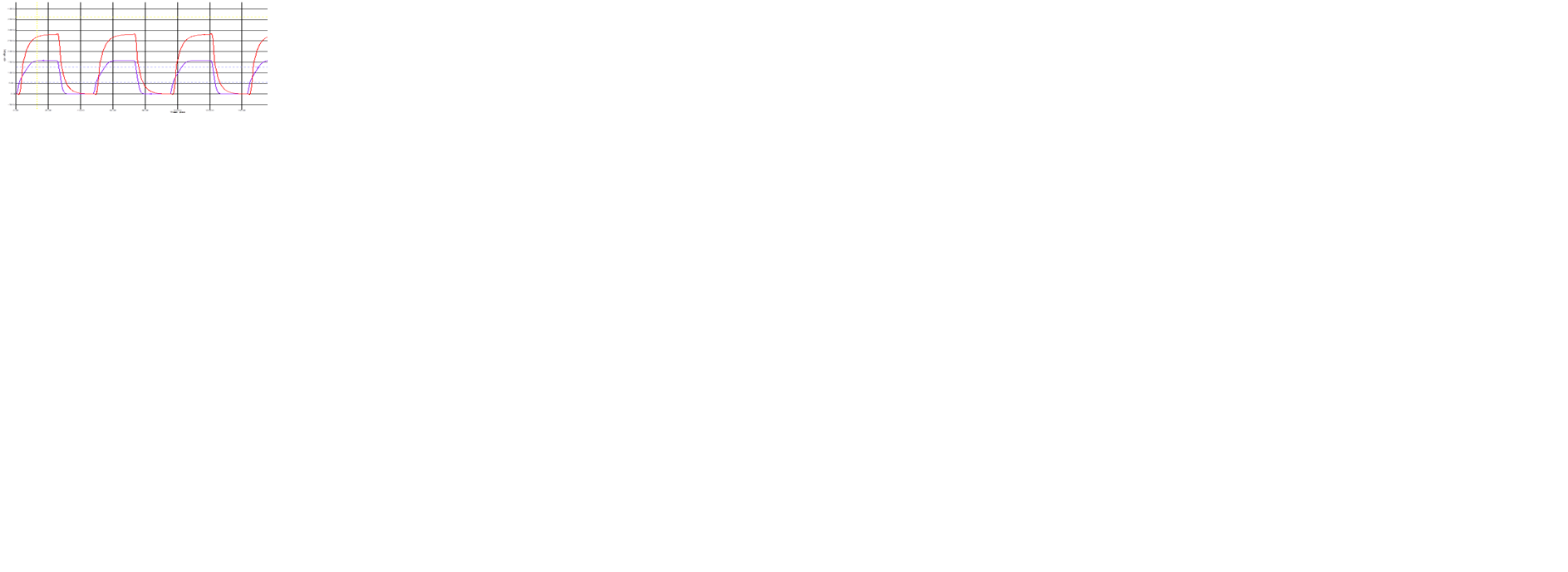

在下面的快照中…

您可以考虑使用其他 TXS 模型之一来查看它是否可以满足仿真要求。
TXS0101/2/4的内部结构相似。

安妮、您好！

我查看了 TXS0101数据表并进行比较、发现第一行应该是1.65V 至1.95V、其中 VIH 为 VCCI- 0.2V。
我将记下这一点并要求更新。

Kazuya -圣

我认为需要根据 TXS0101数据表的 VIH 电平进行更新。 我将对此进行更正。 感谢您的指出。
最小值-最大值可能在6.5k 到15k 之间变化。
3.我们没有在设计中模拟信息。 根据下面列出的应用手册进行的粗略计算、我计算出的电阻约为20-50欧姆。 请注意、这不是在 PVT 角上、因此偏差可能更高。
www.ti.com/.../scea056…

您好、Shai、

我想说、从一般的高级概述来看、TXS0101架构与 TXS0104e 非常相似。
2之间的规格可能存在一些差异。
TXS0108与所有其他 TXS 系列器件略有不同。

这取决于"源电流10mA"的含义--这是瞬态还是直流电源要求？ 您是否尝试将10mA 驱动至继电器或 LED 或其他设备？ 如果是这样、我建议使用 SN74LVC1T45等推挽驱动器、或者您可以使用 TXS 进行电平转换、然后使用常规缓冲器来提供增加的电流。

如果您可以提供原理图或方框图、这将有助于我了解您要做的事情。

您好！

最后一个问题、这是否支持高达10mA 的驱动源？

谢谢、
Loie

TXS0101在您的应用中不应有任何问题。

还有 LSF 系列--如果你想了解更多关于这些的信息，我们有一个简短的视频系列，详细介绍了它们及其工作原理： training.ti.com/LogicMinute

您好！

对于以3.3V 电压运行的漏极开路系统、您建议使用哪种双向缓冲器？

谢谢、
Loie

尊敬的 Louie：

TXS0101是一款相当复杂的器件、包括有源和无源转换元件。 当在相反的引脚上看到上升沿时、它包括一次性驱动输出一段非常短的时间、但否则驱动强度来自驱动器(用于灌电流)或上拉电阻器(用于拉电流)。

请原谅我的作品。  如果驱动器强制将引脚 A 置为低电平、则电流将从 B 灌入驱动器。  如果驱动器将引脚 A 强制为高电平、则中心开关将处于"高阻抗"模式…

你好，Satosi-San，
是的、TXS0101采用与 TXS0102相同的技术构建。

4通道和8通道版本的设计略有不同、但电阻器值的容差类似。

尊敬的 Emrys：

您的所有评论也适用于 TXS0101、对吧？

此致、
Satoshi

很抱歉、我在您的帖子中遗漏了该帖子！

没有完全匹配的地方，但是我认为 SN74LV1T125 (低电平有效 OE)或 SN74LV1T126 (高电平有效 OE)可能适合您--假定您只需要一个转换方向(A1 -> B1)。 这些器件设计为使用单电源、因此它们不能像 LVC1T 器件那样进行大的电压跳变、但它们可以执行3.3V -> 5V 或1.8V -> 3.3V (两个最典型的电压转换要求…

您好！

感谢您的回复。 我们可以选择板载双通道电平转换器。 如果我们有另一个设计版本，我们最好为 MDIO 线路使用一个线路转换器，因为它是双向的，并且在从处理器右侧输出时直接连接 MDC。

在这种情况下、TXS0101对我们来说是好的？

在目前的情况下，在 MDC 线路上增加任何外部上拉电阻是否会对我们有利呢？

现在的2伏 MDC 电压是否有可能低于该电压？

此致…
